Ремонт головки блока цилиндров двигателя дизельного двигателя Perkins

КРЫШКА КЛАПАННОГО МЕХАНИЗМА

Снятие блока цилиндров Крышка клапанного механизма

1. Отсоединить трубку сапуна.

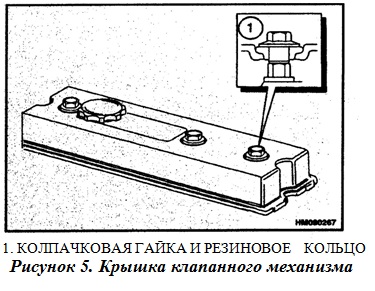

2. Снять колпачковые гайки и уплотнительные шайбы с верхушки крышки клапанного механизма. См. рисунок 5.

3. Поднять крышку клапанного механизма, прокладку и герметик с головки цилиндра. Герметик крышки клапанного механизма находится между крышкой клапанного механизма и впускной магистралью.

4. Когда крышка клапанного механизма установлена, колпачковые гайки подтянуты на гайки траверсных кронштейнов. Когда колпачковые гайки будут сняты, гайки траверсных кронштейнов могут быть ослаблены. Проверяйте степень натяжения гаек каждый раз при съемке крышки клапанного механизма.

Установка блока цилиндров крышка клапанного механизма

1. Проверьте состояние прокладки крышки клапанного механизма и уплотнительных шайб под колпачковыми гайками. Убедитесь в том, что поверхность чиста.

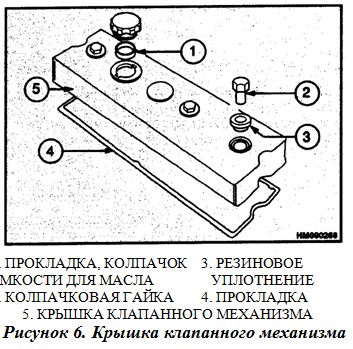

2. Установите крышку клапанного механизма, прокладку и уплотняющий материал на головку цилиндра. См. рисунок 6. Установите уплотнительные шайбы под колпачковые гайки. Затяните колпачковые гайки до 30 Ньютонов/метр (22 фунта на фут). Н затягивайте колпачковые гайки, чтобы они могли быть скреплены с гайками траверсных кронштейнов.

3. Присоедините трубку сапуна.
