Гидравлическая система инструментов (Н.Т.С.) экскаватора-погрузчика JCB

Гидравлическая система инструментов (Н.Т.С.)

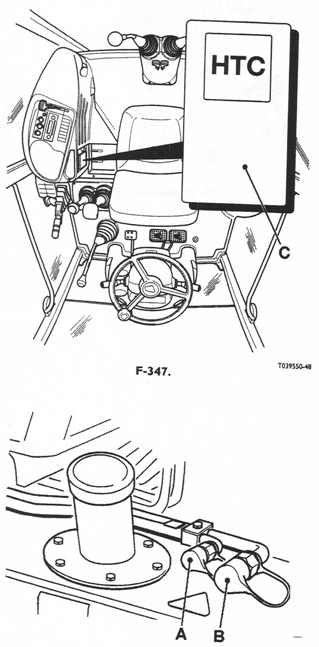

Для обеспечения возможности использования портативных инструментов машина оснащается гидравлической системой В.Н.Т.М.А. Класса "С" (20 л/мин при давлении 138 бар), только инструменты этого стандарта должны устанавливаться. Проверьте, чтобы муфты расцепления А и В, к которым подсоединяются инструменты, были установлены так, как показывается на иллюстрации.

!ОСТОРОЖНО!
Гидравлическое давление. Гидравлическая жидкость под давлением системы способна наносить травмы. Перед тем, как подсоединять или отсоединять гидравлический шланг, необходимо сбросить остаточное гидравлическое давление в шланге. Перед тем, как подсоединять или отсоединять шланги, обеспечить, чтобы служебная линия шлангов была стравлена. Обеспечить, чтобы машину нельзя было завести при открытых шлангах.

Подсоединение портативного инструмента

1 Обезопасьте машину. См. «Плановое техническое обслуживание, Подготовка машины к техническому обслуживанию».
2 Убедитесь в том, что выключатель схемы гидравлического инструмента (позиция С) находится в положении OFF ("Выключено").

!ВНИМАНИЕ!
Пружины внутри муфт являются очень тугими. Для того, чтобы они обеспечили зацепление, требуется значительное усилие, убедитесь в полном срабатывании муфт.

!ОСТОРОЖНО!
Обеспечьте отключение гидравлической системы инструмента перед подсоединиением илиотсоединением гибких шлангов гидравлического портативного инструмента.

3 Подсоедините муфты быстрого расцепления портативного инструмента к муфтам А и В.
