Снятие навесного оборудования с автосцепки обратной лопаты экскаватора-погрузчика JCB

1 Припарковать машину на твердой ровной поверхности, включить стояночный тормоз и установить рычаг коробки передач в нейтральное положение.

2 Расположить навесное оборудование таким образом, чтобы оно находилось примерно на 18O мм от земли.

3 Для навесного оборудования с гидравлическим управлением отсоединить гидравлические шланги. "Подсоединение/отсоединение гидравлических шлангов".

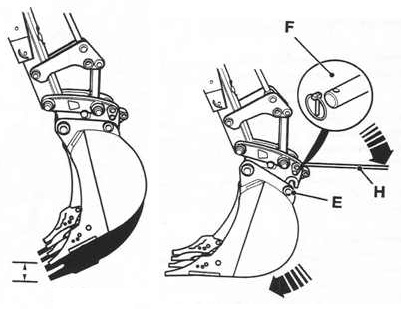

Снятие навесного оборудования с автосцепки обратной лопаты

4 Снять навесное оборудование. Убедиться в том, что стопорный штифт F ИЗВЛЕЧЕН.

5 Вставить стержень в отверстие на крюке защелки Н.

!осторожно!
Отсоединенный навесной инструмент опрокидывается вперед. При отсоединении навесного инструмента отойдите в сторону и держитесь на безопасном расстоянии.

6 Надавить на стержень для высвобождения шарнирного пальца Е из крюка защелки.

7 Поставить навесное оборудование на землю.

8 Медленно повернуть автосцепку и одновременно поднять рычаг рукояти для расцепления прорези В и шарнирного пальца С.
