Подготовка экскаватора-погрузчика JCB к техническому обслуживанию

Подготовка машины к техническому обслуживанию

Введение

!ОСТОРОЖНО!
Обслуживанием должен заниматься квалифицированный, компетентный персонал.

Прежде чем приступать к обслуживанию, убедитесь, что машина находится в безопасном месте. Она должна быть правильно припаркована на ровной поверхности.

Выньте ключ зажигания, чтобы никто не включил двигатель. Если вы не используетеэлектричество, отсоедините аккумулятор. Несоблюдение этих мер предосторожности может привести к смерти или травмам.

Обезопасить машину перед тем, как начинать техническое обслуживание.

Большинство процедур технического обслуживания можно выполнять с опущенной стрелойпогрузчика (положение А). Если иного не требует процедура технического обслуживания, нужно обязательно опустить стрелу. См. «Как обезопасить машину (стрела погрузчика опущена)».

Если поднимаете стрелу погрузчика в целях технического обслуживания (положение В), то на стрелу погрузчика необходимо установить служебную распорку. См. «Как обезопасить машину (стрела погрузчика поднята)».

Как обезопасить машину (стрела погрузчика опущена)

ВАЖНО: Большинство процедур технического обслуживания можно выполнять с опущенной стрелой погрузчика. Стрелу погрузчика необходимо опускать, если иного не предусмотрено процедурой технического обслуживания.

1 Поставить машину на ровной твердой поверхности.
Если необходимо, см «Остановка и парковка машины» в Руководстве для оператора.
2 Втянуть, затем опустить стрелу погрузчика.
3 Опустить навесное оборудование на землю.
4 Выключить двигатель и вынуть ключ зажигания.
5 Отсоединить аккумуляторную батарею, чтобы предотвратить случайное включение двигателя.
6 Если необходимо, установить клинья с двух сторон колес перед тем, как забираться под машину.

!ОСТОРОЖНО!

Поднятое оборудование Ни в коем случае не ходите под поднятым навесным инструментом, если его не поддерживает механическое устройство. Инструмент, удерживаемый гидравлическим устройством, может в случае сбоя или при срабатывании органов
управления (даже при выключенном двигателе) упасть и травмировать вас.

Обеспечивайте, чтобы никто не приближался к машине, когда вы устанавливаете или снимаете механическое устройство.

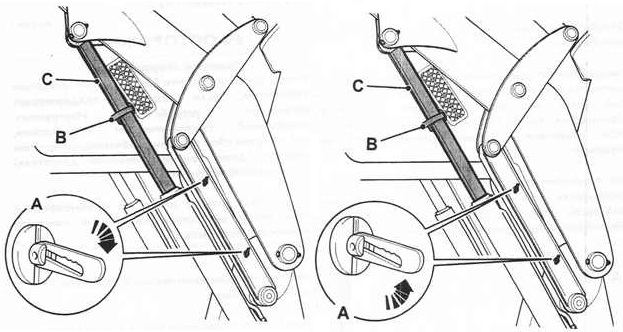

Установка предохранительной распорки стрелы погрузчика

Установить на место защитный брусок рычагов погрузчика в соответствии с приведенной ниже методикой до приступления к работе под поднятыми рычагами погрузчика.
1 Опорожнить лопату и полностью поднять рычаги погрузчика.
2 Остановить двигатель и вынуть ключ стартера.
3 Отпустить защитный брус,
а Отпустить закреп А.
b Вынуть балку С из кронштейна для хранения.
4 Установление защитного бруса.
а Перетолкнуть брус С через шток плунжера гидроцилиндра,
b Прикрепить брус на месте с помощью хомута В.
5 Опустить стрелу на распорку.

Во избежание какой-либо возможности проскальзывания рычагов погрузчика таким образом, что захватят ваши пальцы, рычаги погрузчика следует опускать осторожно на защитный брус согласно иллюстрации.

Включить двигатель и медленно опускать рычаги погрузчика на защитный брус, немедленно приостановить движение, как только массу рычагов погрузчика воспримет защитный брус.

Примечание: При опускании погрузчика осторожно пользоваться рычагом управления. 'Аля опускания рычага с целью очень медленного опускания погрузчика 'опереть' его.

Снятие предохранительной распорки стрелы погрузчика

Снятие предохранительной распорки стрелы погрузчика

1 Полностью приподнять рычаги погрузчика. С целью снятия веса с защитного бруса.
2 Остановить двигатель. Вынуть ключ стартера.
3 Удалить защитный брус
а Отпустить хомут В.
b Снять брус С с поршневого штока гидроцилиндра.
4 Хранение балки.

Застопорить балку в положении транспортировки с помощью закрепа А.
