Дополнительные органы управления экскаватора-погрузчика JCB
Ковш с челюстями 6 в 1
Ручные органы управления
На машинах, оборудованных ковшом с челюстями 6 в I, рядом со стандартным рычагом управления предусмотрен второй рычаг управления. На таких машинах стандартный рычаг управления функционирует в соответствии с приведенным выше описанием. Второй рычаг управления приводит в действие челюсти на ковше 6 в I.
Допускается одновременное использование обоих рычагов с целью выполнения комбинированных действий погрузчика. Движения рычагов и их воздействие на лопату изображены на пластиковой бирке, расположенной рядом с рычагом.

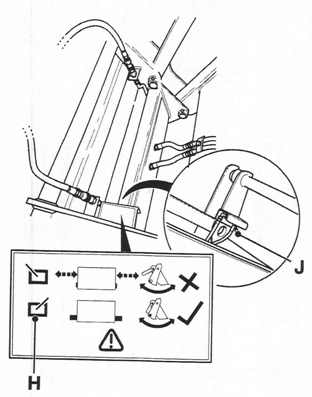

Установить рычаг переключения J на каретке в правильное положение, как показано на рисунке (Н), в результате чего ковшом можно будет управлять с помощью вспомогательного рычага в кабине. Чтобы перейти к работе с автосцепкой, см. раздел "Дополнительное навесное оборудование, автосцепка погрузчика".
Открытие челюстей - чтобы открыть челюсти ковша (F) , надавить рычаг вперед.
Закрытие челюстей - чтобы закрыть челюсти ковша (G) , потянуть рычаг назад.
Система Easy Controls
В машинах, оборудованных ковшом с челюстями 6 в I, эксплуатация осуществляется при помощи клавишного переключателя на рычаге погрузчика.
Установить рычаг переключения J на каретке в правильное положение, как показано на рисунке (Н), в результате чего ковшом можно будет управлять с помощью вспомогательного рычага в кабине. Чтобы перейти к работе с автосцепкой, см. раздел "Дополнительное навесное оборудование, автосцепка погрузчика".
Убедиться в том, что сиденье обращено лицевой стороной к задней части машины и заблокировано в данном положении.
Чтобы активировать клавишный переключатель, нажать и удерживать в течение нескольких секунд, а затем отпустить выключатель сервоуправления С.
В машинах, оборудованных ковшом с челюстями 6 в I, эксплуатация осуществляется при помощи клавишного переключателя на рычаге погрузчика.
Установить рычаг переключения J на каретке в правильное положение, как показано на рисунке (Н), в результате чего ковшом можно будет управлять с помощью вспомогательного рычага в кабине. Чтобы перейти к работе с автосцепкой, см. раздел "Дополнительное навесное оборудование, автосцепка погрузчика".
Убедиться в том, что сиденье обращено лицевой стороной к задней части машины и заблокировано в данном положении.
Чтобы активировать клавишный переключатель, нажать и удерживать в
течение нескольких секунд, а затем отпустить выключатель сервоуправления С.
Открытие челюстей - чтобы открыть челюсти ковша (F) , перевести переключатель в верхнее положение.
Закрытие челюстей - чтобы закрыть челюсти ковша (G) ,
перевести переключатель в нижнее положение.
Расширенная система Easy Controls
В машинах, оборудованных ковшом с челюстями 6 в I, эксплуатация
осуществляется при помощи клавишного переключателя на рычаге погрузчика.
Установить рычаг переключения J на каретке в правильное положение, как показано на рисунке (Н), в результате чего ковшом можно будет управлять с помощью вспомогательного рычага в кабине. Чтобы перейти к работе с автосцепкой, см. раздел "Дополнительное навесное оборудование, автосцепка погрузчика".
Убедиться в том, что сиденье обращено лицевой стороной к задней части машины и заблокировано в данном положении.
Чтобы активировать клавишный переключатель, нажать и удерживать в
течение нескольких секунд, а затем отпустить выключатель сервоуправления С.
При движении по дороге, а также в нерабочем состоянии клавишный
переключатель должен быть отключен. Перевести кулисный переключатель D на
правом подлокотнике сиденья в центральное положение.
Открытие челюстей - чтобы открыть челюсти ковша (F) ,
перевести переключатель в правое положение.
Закрытие челюстей - чтобы закрыть челюсти ковша (G) ,
перевести переключатель в левое положение.
Управление дополнительным оборудованием
Ручные органы управления (если установлены)
Некоторые машины оборудованы ножной педалью А. С ее помощью можно управлять таким дополнительным оборудованием, как силовой разворот, выдвижная рукоять и вспомогательное навесное оборудование.
На бирке, расположенной на педали, изображены движения педали и соответствующие движения навесного оборудования.
Педаль относится к качающемуся типу и управляется задней и передней частью подошвы (носком и пяткой). Педаль возвращается в среднее положение под воздействием пружины. Скорость выполнения операций зависит от того, насколько нажата педаль. Навесное оборудование будет находиться в любом положении до момента перемещения его с помощью педали.
Описание работы силового разворота и выдвижной рукояти приводится в разделе => Работа с обратной лопатой
С помощью переключателя А на правом рычаге управления вспомогательное навесное оборудование.
Переключатель относится к пропорциональному роликовому типу. Он возвращается в среднее положение под воздействием пружины. Скорость выполнения определенной операции зависит от дальности отклонения переключателя. Навесное оборудование будет находиться в любом положении до момента его перемещения с помощью переключателя.
Описание работы силового разворота и выдвижной рукояти приводится в
разделе => Работа
с обратной лопатой
Расширенная система Easy Controls

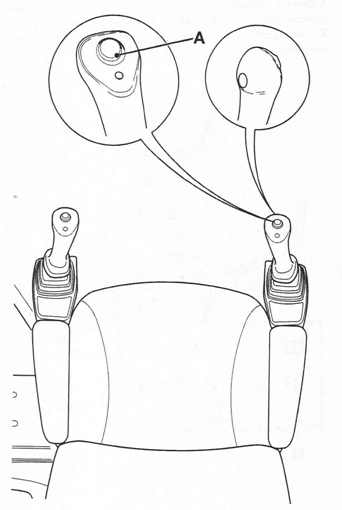

С помощью переключателя А на правом рычаге управления можно управлять таким дополнительным оборудованием, как силовой разворот, выдвижная рукоять и вспомогательное навесное оборудование.
Переключатель относится к пропорциональному роликовому типу. Он возвращается в среднее положение под воздействием пружины. Скорость выполнения определенной операции зависит от дальности отклонения переключателя. Навесное оборудование будет находиться в любом положении до момента его перемещения с помощью переключателя.
Дополнительный роликовый переключатель А экскаватора не может использоваться в случае, если сиденье заблокировано в положении, при котором его лицевая сторона обращена к передней части машины.
Описание работы силового разво рота и выдвижной рукояти приводится в
разделе => Работа с обратной лопатой
