Дверцы и окна экскаватора-погрузчика JCB
Открывание и закрывание двери
Чтобы открыть дверцу снаружи, отпереть ее ключом и потянуть за ручку А.
Дверца оснащена вспомогательным устройством, которое ее распахивает и
держит открытой.
Закрывать дверцу изнутри, потянув ее на себя; она защелкивается сама.
Чтобы открыть дверцу изнутри, использовать рычаг В.
Примечание: Не водите машину со снятой дверью.

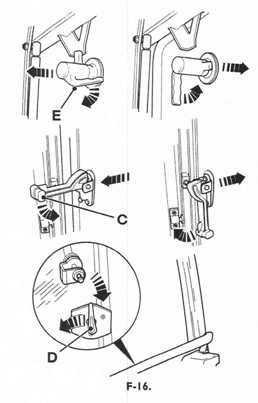

Открытие и закрытие боковых окон
Для открытия бокового окна отпереть защелку Е.
Потянуть рычаг С в
направлении передней части машины, затем приподнять рычаг, одновременно
толкая окно от себя до тех пор, пока оно не запрется в нижнем положении.
Чтобы закрыть окно, необходимо сначала переместить рычаг Е направлении
передней части машины, затем потянуть окно вовнутрь и опустить рычаги С и Е для
его запирания.
Допускается открытие окна настежь и прикрепление его к двери. Открыть
окно, затем слегка тянуть рычаг С вперед
для освобождения его от штифта на раме.
Повернуть окно так, что оно будет в контакте с наружной стороной двери.
Окно зацепится за дверь.
Для закрытия окна требуется перемещение ручки А,
поворачивание окна в закрытое положение и возврат рычага С на
штифт. Затем закрыть окно согласно инструкции выше.
Открывание и закрывание заднего окна
ВНИМАНИЕ
Заднее окно тяжелое. Поднимать и опускать его следует с осторожностью.
При необходимости сдвиньте сиденье,
чтобы появилось дополнительное место для перемещения окна.
ВНИМАНИЕ

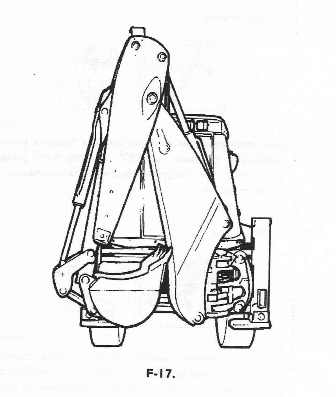

В машинах с боковым смещением заднее окно во время закрытия или открытия
может удариться о зубья ковша.
Когда обратная
лопата расположена
поперек задней части машины, а ковш закрыт, существует вероятность того,
что окно может столкнуться с его зубьями.
Когда обратная лопата уложена сзади машины и ковш закрыт, заднее окно
может ударить в зубья ковша. Если обратная лопата в указанном положении,
то отодвинуть ковш в сторону до закрытия или открытия заднего окна.
Чтобы открыть заднее окно, нажать запирающие рычаги А. Прочно держаться за ручки, переместить окно в направлении передней части машины и вверх до отказа.
Зафиксировать окно в открытом положении, высвободив запирающие рычаги А и
убедившись в том, что окно зафиксировано в данном положении.
При передвижении рекомендуется держать заднее окно закрытым.
Примечание: При закрытии окна удостовериться, что не защемляется провод стеклоочистителя.
