Полноповоротный
одноковшовый универсальный экскаватор с гидравлическим
приводом ЭО-4125 предназначен для разработки померзлых
грунтоп I - IV категорий и предварительно разрыхленных
скальных и мерзлых грунтов, а также для рыхления мерзлых
грунтов специальными рабочими органами при рытье
котлованов, траншей и подобных сооружений в
строительстве и других отраслях народного хозяйства в
диапазоне температур от -50 до +50°С.
Экскаватор ЭО-4125 относится к экскаваторам второго
поколения и заменил собой экскаватор ЭО-4124А.
|

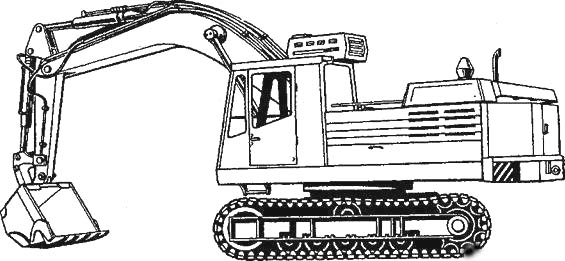

Гидравлический гусеничный экскаватор ЭО-4125 |
Техническая характеристика экскаватора ЭО-4125
|
Мощность
двигателя, кВт |
95,6 |
|
Емкость ковша
для грунтов I - IV (I - III) категорий, м3: |
|
|
.номинальная |
1,15 (1,49) |
|
.геометрическая |
1 (1,25) |
|
Наибольшая
глубина копания с ковшом для грунтов I - IV (I -
III) категорий, м |
6,7 (6) |
|
Наибольший
радиус копания на уровне стоянки, м |
9,7 |
|
Наибольшее
усилие копания на режущей кромке, кН |
132...147 |
|
Продолжительность рабочего цикла, с |
21 |
|
Скорость
передвижения, км/ч |
2,5 |
|
Масса
эксплуатационная с оборудованием обратной
лопаты, т |
25 |
Экскаватор может
работать со следующими видами сменного рабочего
оборудования:
— обратная лопата с ковшами: 0,8 м3 - для разработки
тяжелых грунтов V и VI групп; 1 м3 - для разработки
грунтов I…IV групп с глубиной копания до 7,3 м; 1,25 м -
для разработки грунтов I и III групп; прямая лопата с
ковшами: 1 м3 - для разработки грунтов I…IV групп и
погрузки скальных и мерзлых грунтов; 1,2 м3 - для
разработки грунтов I - III групп и погрузки насыпных
грунтов;
— погрузчик с ковшами: 1,6 м3 - для погрузки насыпных
грунтов I…IV групп и разработки грунтов I и II групп;
1,45 м3 - для погрузки насыпных грунтов I…IV групп; 1 м3
- для разработки грунтов I…IV групп;
— грейфер для отрывки колодцев, траншей и котлованов в
грунтах I…IV групп (с ковшом 0,6 м3) и в грунтах 1 и II
групп (с ковшом 0,75 м3). Грейфер для специальных работ
емкостью 0,38 м3. Для увеличения глубины копания до
10,65 м грейфер оснащают удлинителем 2,5 м, а для рытья
глубоких колодцев до 15,5 - двумя удлинителями по 2,5 м
и дополнительным удлинителем 2 м;
— ковши обратных лопат: профильный (до 1,0 м3),
зачистной (1,25 м3), для мелиоративных работ и рытья
узких траншей (0,3 м3);
— однозубый рыхлитель для взламывания мерзлой корки
грунта с глубиной промерзания до 0,7 м;
— гидромолот с наконечником для рыхления мерзлых и
скальных грунтов (глубиной до 1,5 м), взламывания
дорожных покрытий, дробления негабаритных камней;
— захватно-клешевой рабочий орган с рыхлителем, которым
дробят и грузят мерзлые грунты и асфальтобетонные
покрытия, снимают и укладывают бетонные плиты, разбирают
старые здания и т. п.;
— обратная лопата с зачистным устройством и глубиномером
для зачистки котлованов и траншей длиной участка 2,6…3 м
на глубине 1…3 м.
Основная отличительная особенность экскаватора ЭО-4125
по сравнению с ЭО-4124 - применение энергосберегающего
гидропривода с комбинированным регулированием насоса,
улучшенной схемой коммутации, рекуперацией энергии при
опускании стрелы и автоматическим управлением дизелем. В
результате расход топлива уменьшился до 30 %, что
обеспечивает экономию топлива 2…3 т в год.
Максимальное давление в гидросистеме 28 МПа; управление
- сервогидравлическое; применена аварийная блокировка,
предотвращающая потери рабочей жидкости при обрыве
гидропровода.
Усовершенствованы и другие систем механизмов и сборочных
узлов гусеничного хода, редукторов и кабины. Все это
позволило повысить надежность, снизить затраты на
техническое обслуживание, улучшить условия работы
машиниста. |
