ЭКСПЛУАТАЦИЯ ЭКСКАВАТОРА ЕК-12

1. ОРГАНЫ УПРАВЛЕНИЯ ЭКСКАВАТОРОМ ЕК-12

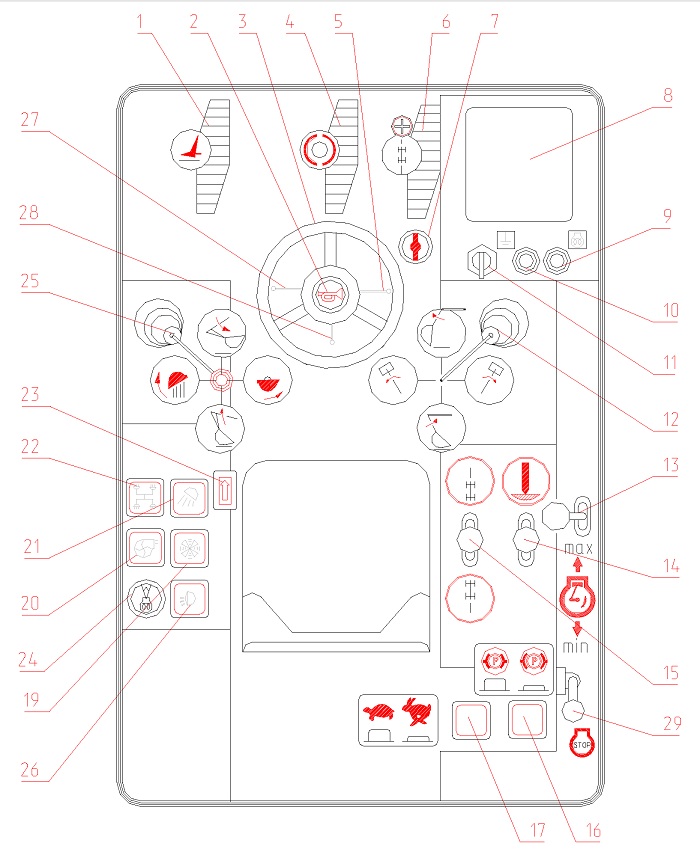

Рис. 3 Схема расположения органов управления и приборов в кабине экскаватора ЕК-12
1 - педаль управления отвалом; 2 - звуковой сигнал; 3 - рулевое колесо; 4 - педаль тормоза; 5 - включатель стеклоочистителя; 6 - педаль добавки хода; 7 - стопор поворотной платформы; 8 - электронная панель; 9 - включатель электрофакельного подогревателя; 10 - включатель «массы»; 11 - включатель стартера; 12 - рычаг управления поворотом платформы и рукоятью; 13 - рычаг управления подачей топлива; 14* - рычаг управления гидромолотом; 15 - рычаг управления передвижением; 16 - включатель стояночного тормоза; 17 - включатель переключения передач и включения переднего моста; 19 - включатель вентилятора; 20 - включатель отопителя; 21 - включатель фар на кабине и стреле; 22 - включатель габаритных огней; 23 - ручка фиксации пульта; 24** - включатель подогревателя; 25 - рычаг управления стрелой и ковшом; 26 - включатель фар; 27 - переключатель поворотов; 28 - ручка фиксации рулевой колонки; 29 - рычаг останова двигателя.
* - при установке гидромолота;
** - при установке жидкостного подогревателя HYDRONIC 10.

Рис. 4 Схема расположения органов управления и приборов в кабине экскаватора ЕК12-20
1 - педаль управления отвалом; 2 - звуковой сигнал; 3 - рулевое колесо; 4 - педаль тормоза; 5 - включатель стеклоочистителя; 6 - педаль добавки хода и управления гидромолотом (при установке гидромолота); 7 - стопор поворотной платформы; 8 - электронная панель; 9 - включатель электрофакельного подогревателя; 10 - включатель «массы»; 11 - включатель стартера; 12 - рычаг управления поворотом платформы и рукоятью; 13 - рычаг управления подачей топлива; 14 - рычаг управления складыванием стрелы; 15 - рычаг управления передвижением; 16 - включатель стояночного тормоза; 17 - включатель переключения передач и включения переднего моста; 19 - включатель вентилятора; 20 - включатель отопителя; 21 - включатель прожекторов; 22 - включатель габаритных огней; 23 - ручка фиксации пульта; 24* -включатель подогревателя; 25 - рычаг управления стрелой и ковшом; 26 - включатель фар; 27 - переключатель поворотов; 28 - ручка фиксации рулевой колонки; 29 - рычаг останова двигателя.
* - при установке жидкостного подогревателя HYDRONIC 10.

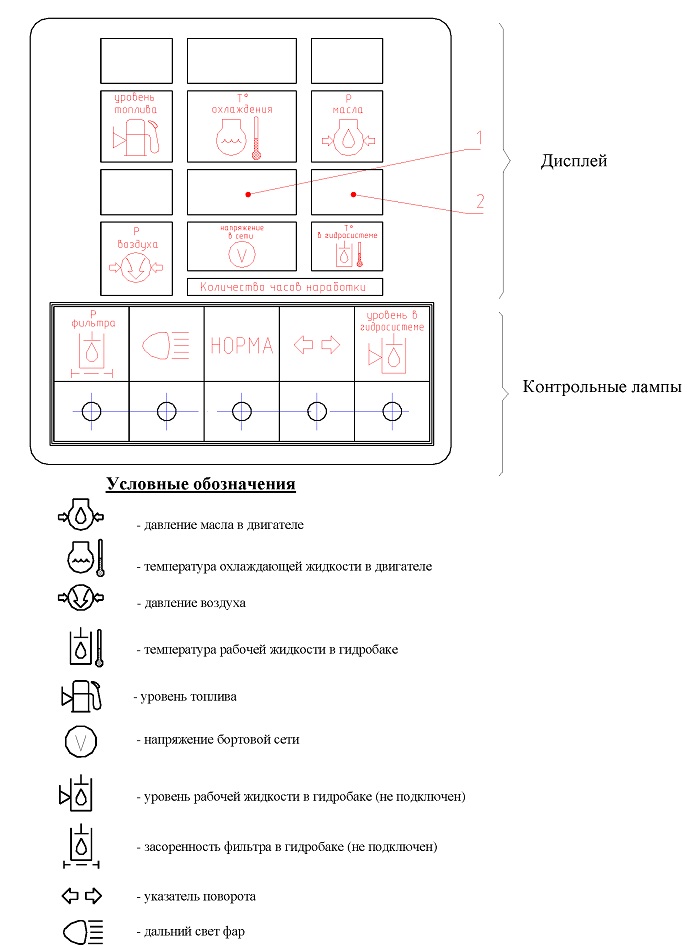

Рис. 5 Электронная панель


Электронная панель предназначена для отображения параметров работы двигателя, электрооборудования и гидросистемы экскаватора и для предупредительной световой, звуковой сигнализации о недопустимом отклонении контролируемых параметров.

На дисплее высвечиваются цифровые значения контролируемых параметров работы. ВНИМАНИЕ! При включении «массы» на дисплее электронной панели приборов

ЭПП-4 в окнах 1 и 2 (рис. 5) в течение 10 с будет высвечиваться количество моточасов (часов наработки) с точностью до 0,1 ч. Через 10 с в окнах 1 и 2 появятся показания напряжения в сети и температуры в гидросистеме.

На блоке индикации параметры работы контролируются с помощью цветовых индикаторов. Зеленый цвет индикатора свидетельствует о нормальном, соответствующем заданному параметре. Красный - о недопустимом отклонении (превышении или снижении ниже допустимого) параметра работы двигателя или системы экскаватора.

Загорание контрольных ламп свидетельствует о включении или нарушении работы систем, изображенных на них.
