Двигатели асинхронные трехфазные общепромышленного назначения. степень защиты ip23, ip44, ip54, ip55. Руководство - часть 6

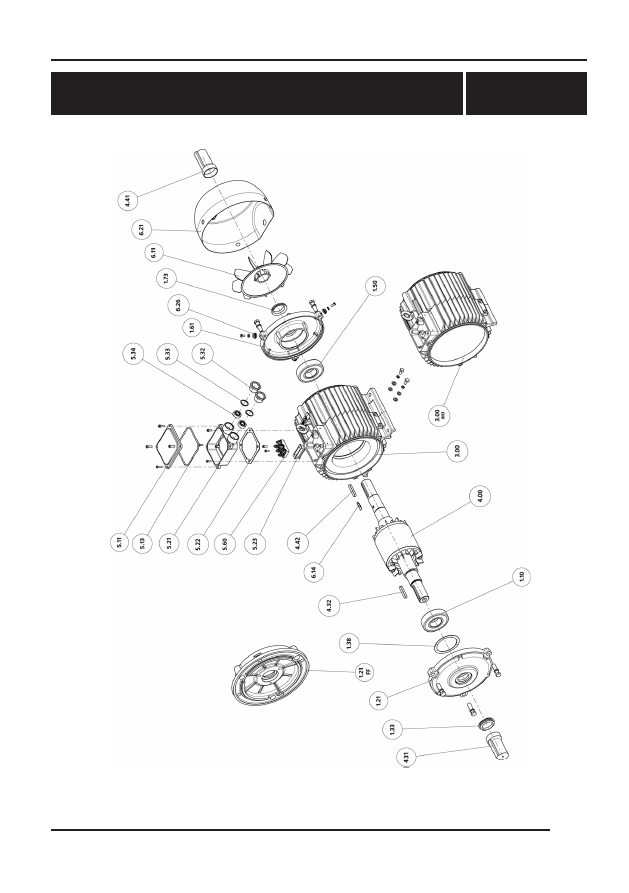

Рис. 13

Двигатели с высотой оси вращения 80-132 мм IP55

ПРИлОЖЕНИЕ 8



КОНСТРУКЦИя ДвИГАТЕлЕй, ОСНОвНыЕ УЗлы И ДЕТАлИ

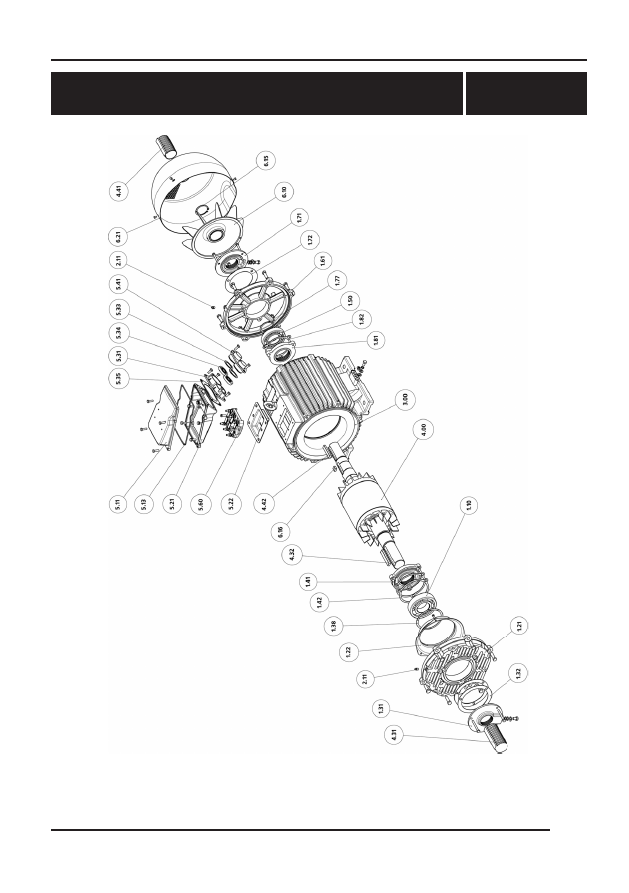

Рис. 14

Двигатели с высотой оси вращения 160-280 мм IP54

ПРИлОЖЕНИЕ 8

КОНСТРУКЦИя ДвИГАТЕлЕй, ОСНОвНыЕ УЗлы И ДЕТАлИ

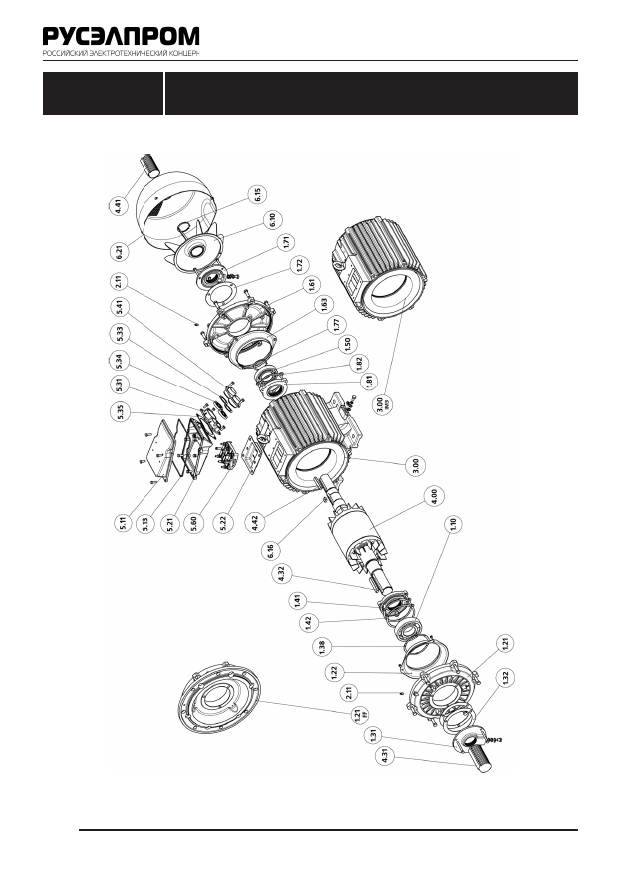

Рис. 15

Двигатели с высотой оси вращения 200 мм IP23

ПРИлОЖЕНИЕ 8



КОНСТРУКЦИя ДвИГАТЕлЕй, ОСНОвНыЕ УЗлы И ДЕТАлИ

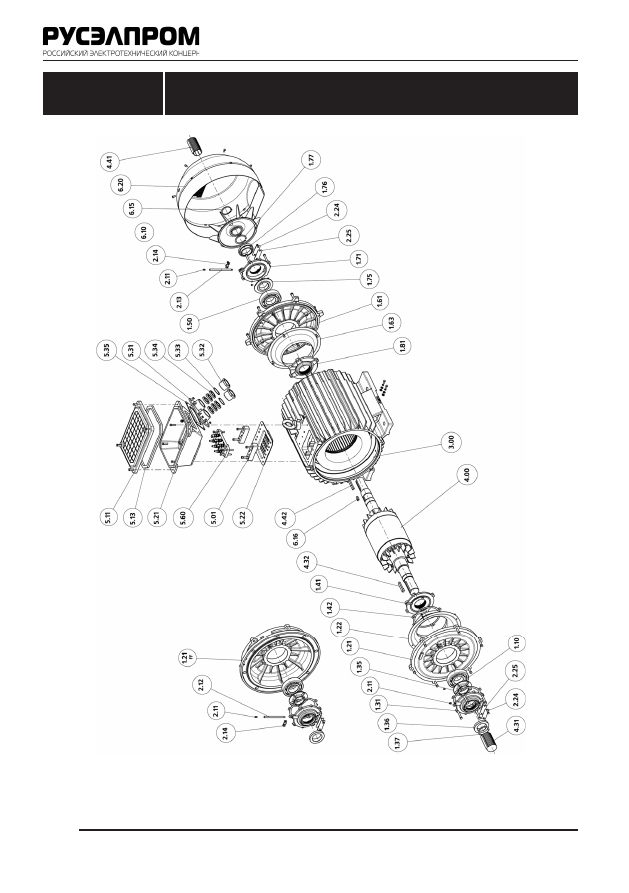

Рис. 16

Двигатели с высотой оси вращения 315 мм IP54 (55)

ПРИлОЖЕНИЕ 8

КОНСТРУКЦИя ДвИГАТЕлЕй, ОСНОвНыЕ УЗлы И ДЕТАлИ

ПРИлОЖЕНИЕ 8



КОНСТРУКЦИя ДвИГАТЕлЕй, ОСНОвНыЕ УЗлы И ДЕТАлИ

1.10

 – Подшипник передний

1.21

 – Подшипниковый щит

1.21 FF

 – Подшипниковый щит фланцевый

1.22

 – Воронка (дефлектор)

1.31

 – Крышка подшипника передняя наружная

1.32

 – Прокладка передняя наружная

1.33

 – Уплотнение (манжета)

1.35

 – Маслоотражающее кольцо

1.36

 – Кольцо уплотнительное

1.37

 – Кольцо упорное пружинное

1.38

 – Пружина гофрированная невинтовая

1.41

 – Крышка подшипника передняя внутренняя

1.42

 – Прокладка передняя внутренняя

1.50

 – Подшипник задний (В)

1.61

 – Подшипниковый щит

1.63

 – Воронка (дефлектор)

1.71

 – Крышка подшипника задняя наружная

1.72

 – Прокладка задняя наружная

1.73

 – Уплотнение (манжета)

1.75

 – Маслоотражающее кольцо

1.76

 – Кольцо уплотнительное

1.77

 – Кольцо упорное пружинное

1.81

 – Крышка подшипника задняя внутренняя

1.82

 – Прокладка задняя внутренняя

2.11

 – Масленка

2.12

 – Трубка маслопровода

2.13

 – Трубка маслопровода

2.14

 – Кронштейн крепления трубки

2.24

 – Пластина сливной камеры

2.25

 – Прокладка сливной камеры

3.00

 – Статор

3.00 IM3

 – Статор (монтажное исполнение IM3)

4.00

 – Ротор

4.31

 – Колпачок защитный на рабочий конец вала

4.32

 – Шпонка на рабочий конец вала

4.41

 – Колпачок защитный на второй конец вала

4.42

 – Шпонка на второй конец вала

5.01

 – Планка (подставка)

5.11

 – Крышка вводного устройства

5.13

 – Прокладка под крышку

5.21

 – Корпус вводного устройства

5.22

 – Прокладка под корпус

5.23

 – Прокладка в окно станины

5.31

 – Фланец

5.32

 – Гайка нажимная резьбовая

5.33

 – Шайба нестандартная под уплотнение

5.34

 – Уплотнение

5.35

 – Прокладка под фланец

5.41

 – Фланец не резьбовой прижимной

5.60

 – Панель

6.10

 – Вентилятор металлический сборный

6.11

 – Вентилятор пластмассовый

6.14

 – Пластина для закрепления вентилятора

6.15

 – Кольцо упорное пружинное

6.16

 – Шпонка под вентилятор

6.20

 – Кожух сборный

6.21

 – Кожух

6.26

 – Втулка амортизационная

ПРИлОЖЕНИЕ 8



КОНСТРУКЦИя ДвИГАТЕлЕй, ОСНОвНыЕ УЗлы И ДЕТАлИ

Рис. 17

Двигатель для привода лифтов

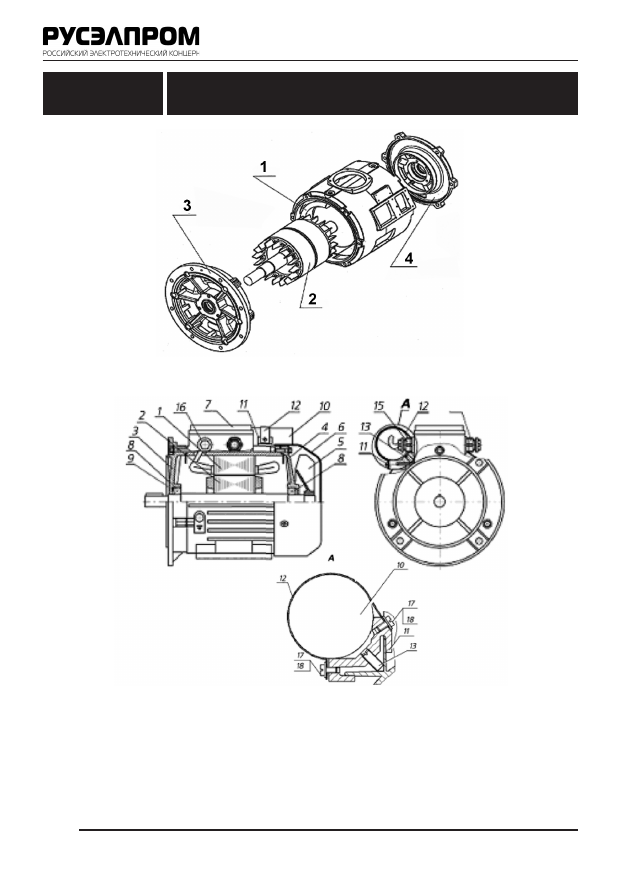

Рис. 18



Однофазные двигатели 5АЕУ80, 5АЕУ90К

1 - статор; 2 - ротор; 3 - передний подшипниковый щит; 4 - задний подшипниковый щит;

5 - вентипятор; 6 - кожух; 7 - крышка; 8 - шарикоподшипник; 9 - пружина невинтовая;

10 - конденсатор; 11 - кронштейн; 12 - хомут; 13 - винт установочный;

14 - штуцер для ввода питающего кабеля;  15 - штуцер для подсоединения конденсатора;

16 - пробка; 17 - винт М4; 18 - шайба.

ПРИлОЖЕНИЕ 9

ЖУРНАл ЭКСПлУАТАЦИИ ЭлЕКТРОДвИГАТЕля

------------------------------------------ЛИНИЯ ОТРЕЗА---------

---------------------------------

Данные двигателя и исполнительного механизма
  Наименование



Заводской №

  Напряжение  питания



Дата выпуска

  Монтажное исполнение

IM

Дата окончания гарантии

  Где установлен
  (наименование агрегата)

  Кто производил монтаж
  и дата ввода в эксплуатацию

Рекомендуемые  сокращения вида обслуживания:


ТО

............... плановое техническое обслуживание;



ТР

 ................ неплановое техническое обслуживание (текущий ремонт);



ГО

 ................ гарантийное обслуживание в Сервисном Центре;



ПР

 ............... негарантийное обслуживание в Сервисном Центре.

Учет технического обслуживания
  Дата

вид

Проведенные работы

Наработка,





обслуживания

и выявленные

месяцев

Подпись





(ремонта)

неисправности

(час)
