Annexure 14.1



DETAILS OF ELECTRICAL EQUIPEMENTS OF DIESEL ELECTRIC LOCOS

SN

TYPE OF

LOCO

Description

Traction Generator /

Alternator

Traction Motor

Auxiliary Generator

Exciter

Batteries

1

WD

M 2



 Generator

GE/GT 586, max speed: 1000

rpm, Max Voltage: 780 V,

Max current:5600 A, Weight:

5800 kg

GE/GE 752, 6 Nos, Cont.

current: 975 A, Cont. Voltage:
288 V, one hour rating current
1000A, Max speed: 2445 rpm,

Axle hung suspension, Weight:

3382 kg

GE/5GY 27, absorbed HP: 17

hp, rating: 12 KW. 75V @

850/ 2400 rpm.



5GTA 6A1,

HP absorbed: 12 hp,

rating: 12 KVA,

200V, 2400 rpm,

weight: 196 kg



Exide, Lead acid

MGD-19, 64 Volts,

32 Cells, 450 AH

(10 hr)

BHEL/TG 5301BX, max

speed: 1000 rpm, Max

Voltage: 700±5 V, Max

current:4520 A, Weight: 6075

kg

BHEL TM 165/M BHEL TM

4906AZ

6 Nos, Cont. current: 980 A,

Cont. Voltage: 285 V, one hour

rating current 1050A, Max

speed: 2275 rpm, Axle hung

suspension, Weight: 3340 kg

BHEL/AG 51

absorbed HP: 17 hp, rating: 12

KW, 160A, 75V @ 850/ 2400

rpm

Weight: 278 kg



BHEL/TG 10931AZ/M

max speed: 1000 rpm, Max

Voltage: 770±5 V, Max

current: 4520 A,

2

WD

M 3

A



(WD

M

2

C)



Traction Alternator BHEL

TA 10102 CW

max speed: 1050 rpm, Max

Voltage: 1100 V, Max

current:4400 A,

Continuous rating- Low

voltage: 3700A, 525 V, High

voltage: 1760 A, 1100 V,

Weight: 6400 kg



BHEL TM 4906AZ/ 4907 BZ 6

Nos, Cont. current: 1000 A,

Cont. Voltage: 325 V, one hour

rating current 1060A, Max

speed: 2275 rpm, Axle hung

suspension, Weight: 3690 kg





BHEL

AG 3101AY/

AG 3101AY-1

absorbed HP: 17 hp, rating:

160A, 75V @ 950 rpm

Weight: 435 kg

BHEL AG 3101AY

absorbed HP: 30 hp,

rating: 80V, 250 A  @

950 rpm

Weight: 435 kg

Exide, Lead acid

4HMFG31KP, 32

cells, 64V,

Capacity: 450AH

(10 Hr)

AG 2702AZ

absorbed HP: 17 hp, rating:

160A, 75V @ 950 rpm

Weight: 365 kg

AG 2702AZ

absorbed HP: 30 hp,

rating: 90V, 220 A @

950 rpm

Weight: 365 kg

3

WD

M 3

D



Traction Alternator.

BHEL TA 10102 EV, max

speed: 1050 rpm, Max
Voltage: 1100 V, Max

current:4200 A,

Continuous rating- Low

voltage: 3600A, 585 V, High

voltage: 1938 A, 1075 V,

Weight: 6400 kg

BHEL TM 5002 BY/ CGL

7362A, 6 Nos, Cont. current:

925 A, Cont. Voltage: 380 V,
one hour rating current 950A,

Max speed: 2179 rpm, Axle

hung suspension, Weight: 3250

kg

BHEL

AG-3101AY-1, absorbed HP:

17 hp, rating: 75V, 160 A @

950 rpm, weight: 435 kg

AG-3101AY-1/

AG 3101 AY,

absorbed HP: 30 hp,

rating: 80V, 250 A @

950 rpm, weight: 435

kg

Exide, Lead acid

4HMFG 31KP

64 Volts, 32 Cells,

450 AH (10 Hr)

4

WD

G

 3

A



(WD

G

2

)

Traction Alternator

BHEL TA 10102CW, max

speed: 1050 rpm, Max
Voltage: 1100 V, Max

current:4400 A,

Continuous rating- Low

voltage: 3700A, 525 V, High

voltage: 1760 A, 1100 V,

Weight: 6400 kg

BHEL TM 4906 AZ/ TM 4906

BZ & TM 4907 AZ/ 4907 BZ
6 Nos, Cont. current: 1000 A,

Cont. Voltage: 325 V, one hour

rating current 1060A, Max

speed: 2275 rpm, Axle hung

suspension, Weight:
3650 kg (TM 4906),
 3750 kg (TM 4907)

BHEL AG 3101 AY/ AG

3101 AY-1

absorbed HP: 17 hp, rating:

75V, 160 A @ 950 rpm,

weight: 435 kg

AG 3101 AY

absorbed HP: 30 hp,

rating: 80V, 250 A @

950 rpm, weight: 435

kg

Exide, Lead acid

4HMFG 31KP, 32

cells, 64V,

Capacity: 450AH

(10 Hr)

CGL TM 7362,

 6 Nos, Cont. current: 900 A,

Cont. Voltage: 363 V, one hour

rating current 950A, Max

speed: 2300 rpm, Axle hung

suspension,

Weight: 3250 kg

AG 2702 AZ, absorbed HP:

17 hp, rating: 75V, 160 A @

950 rpm, weight: 365 kg

AG 2702 AZ,

absorbed HP: 30 hp,

rating: 90V, 220 A @

950 rpm, weight: 365

kg

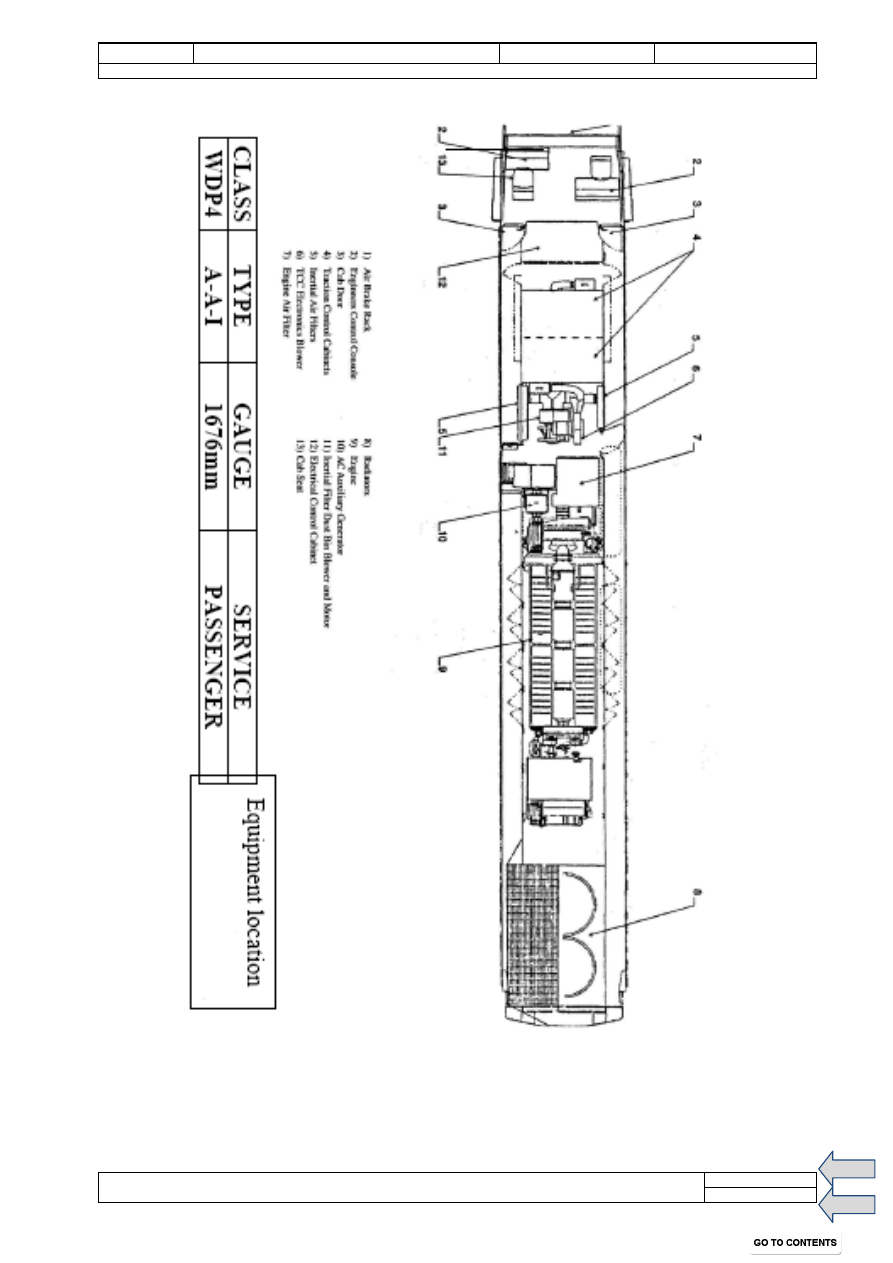

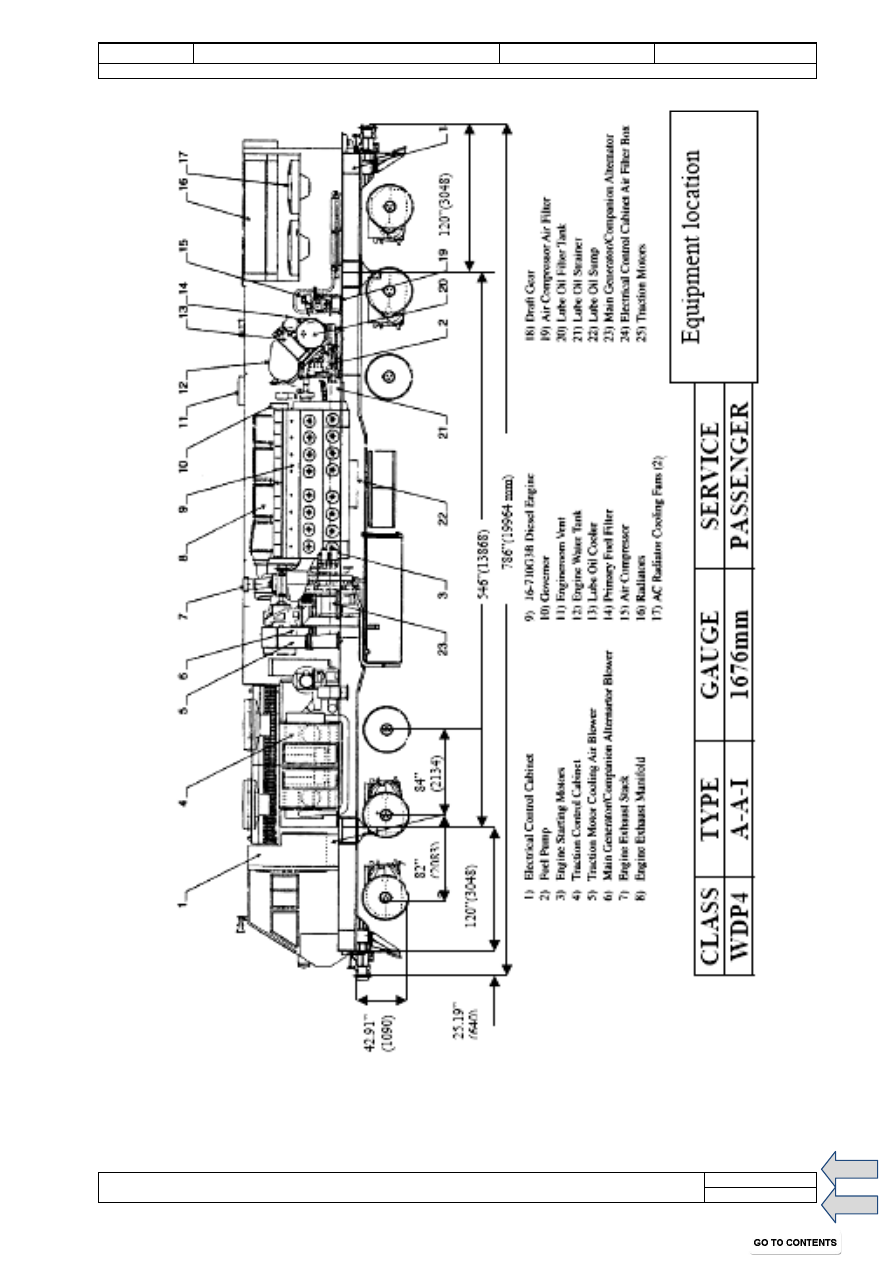

5

WD

P

 4



Traction Alternator Weight

(TA&CA): 8709 kg approx.

Siemens

ITB-2622-0TB02, Cont.

Voltage/ nominal rating: 2027V

AC/ 638 kW, Max speed: 3776

rpm

Axle hung suspension/tapered

roller bearing, weight (with

pinion, gear & gear case): 3016

kg






GM 5A-8147, HP absorbed:

18 kW, Rating: 74 V DC, 904

rpm



GM CA-6B, HP

absorbed: 250 kVA,

rating: 250 V AC, 904

rpm, weight: 647 kg



Make & type:

Surrette, 16 CH-25

unitized

10 cells,

Arrangement: 2

series connected, 5

cell NI-Cadmiun

shaft-nife

SRX1500P

batteries, Voltage:

72.5 V DC,

Capacity: 500 AH

(8 hr)

GM TA -17, Max speed: 904

rpm, max. cont. voltage:

2600V DC, Max. cont.

current: 1250A DC

 Companion Alt CA6B, Max.

voltage: 230V AC, Frequency

at 904 rpm: 120  Hz, Max

power: 250 KVA
