1.  O

RGANIZATION



1. Organization


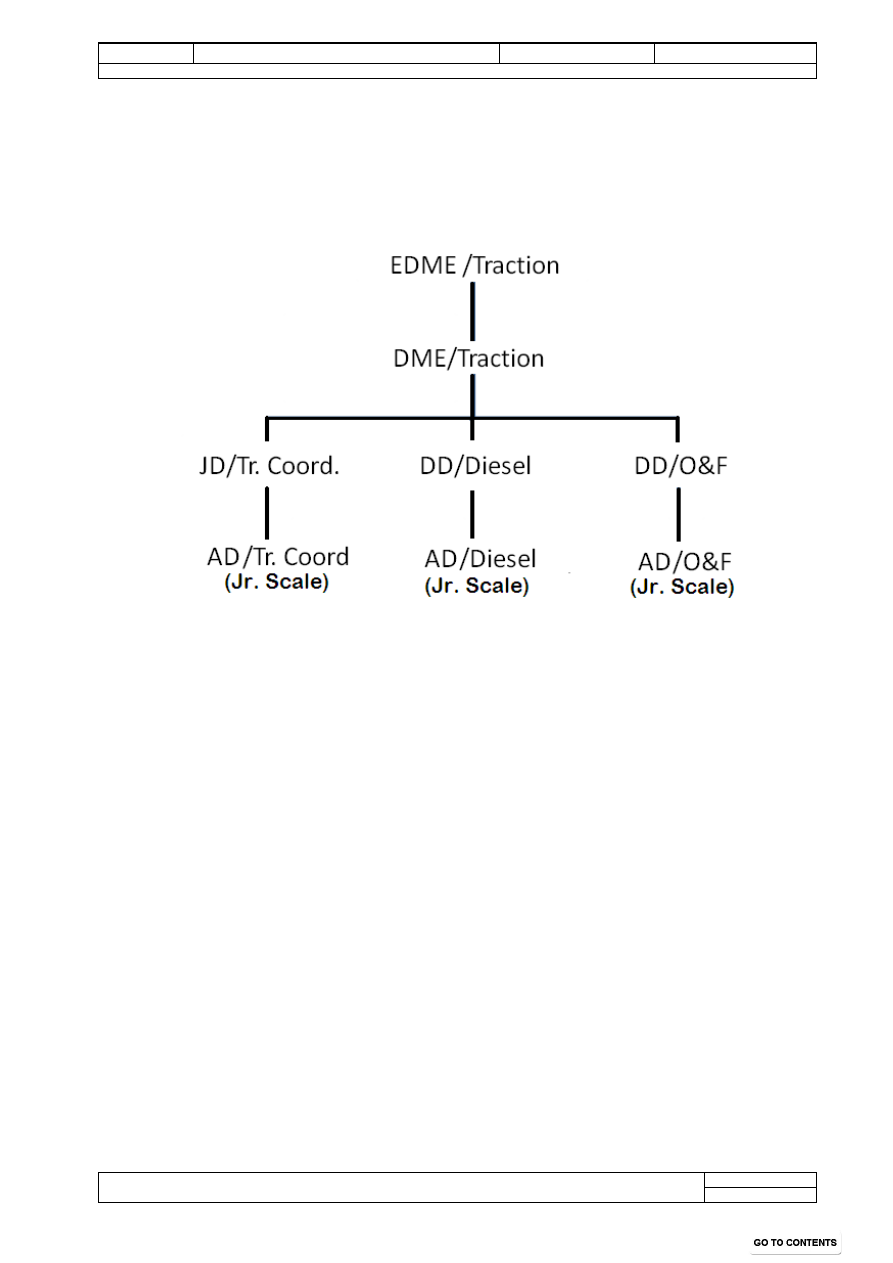

1.1  The Traction Organization of the Mechanical Directorate in the Railway Board shall be as

under:




It will deal with following matters:-


1.1.1

In consultation with the Transportation Directorate draws up an integrated Motive
Power programme and indicates to the Zonal Railways the schedule of acquisition
of Diesel units furnishing projected holdings with accuracy over a five year time
span and broadly over a corporate plan period of 15 years.



1.1.2

Allocates resources for development of maintenance facilities.



1.1.3

Defines maintenance objects in consultation with RDSO, Manufacturers and Zonal
Railways. Allocates resources for development of maintenance facilities.



1.1.4

Monitors the performance of the Zonal Railways in meeting the maintenance
objectives.



1.1.5

Co-ordinates such assistance as necessary between Railways, Production Units,
RDSO & Manufacturers.



1.2  Role of CME:  The General Manager of a Zonal Railway has the Chief Mechanical

Engineer as the  principal officer who is solely  in-charge and responsible for the
maintenance of Diesel Electric Locos, Multiple Units and Railcars. CME liaisons with
other Heads of Department for assistance in procurement of material, operation of locos,
safety, cost analysis, etc. He has an organization under him for suitably discharging the
various functions related to the maintenance and operation of the diesel motive power
units.

Draft

Document No:

Chapter –I Organization



Version No: 1.0-d0

Date Issued: dd/mm/yyyy

Document Title: MANUAL MAINTENANCE FOR  DIESEL LOCOMOTIVES


Revised 2013

Printed: 2015/03/08

Page 3 of 303







1.3  Principal functions of the CME:    The principal functions of CME, in this regard,  are

summarized below:-

1.3.1

Liaison with Board for allocation of requisite resources by way of funds, facilities,
machinery and plant, managerial inputs, and spares-particularly centrally controlled
items such as power packs, motorized truck assemblies, etc.



1.3.2

Liaison with other Heads of Department for obtaining necessary assistance from the
various functional organization under the G M of the railway as given below



1.3.2.1  COS –Availability of diesel spares at the maintenance points of right quality and

at the lowest possible cost inclusive of cost of service



1.3.2.2  FA & CAO –  Continuous and concurrent cost analysis for budgetary control.

Expeditious disposal of various proposals received from field units



1.3.2.3  CSC-  Provision of Security of diesel maintenance sheds  and diesel servicing

installations stocking fuels and lubricants. However, gradually, security of such
installations is being outsourced, which needs close monitoring by mechanical
department, duly taking necessary inputs from CSC.



1.3.2.4  COM – Planning of maintenance and servicing facilities to suit changes in traffic

pattern and volume. Effective utilization of diesel loco  with suitably planned
deployment of locos  in various traffic streams ensuring return of locos  for
attention to base sheds in time, while maximizing services.



1.3.2.5  CWE-Effective support from the workshop for POH of locos  with requisite

quality of outturn and supply of “repair and return” materials to the maintenance
sheds.



1.3.2.6  CE/CE(Con)  –  Effectively progress construction of new facilities and

maintenance of existing facilities.



1.3.3

The CME controls and effectively deploys the Headquarters organization consisting
of CMPE/Diesel, CME/O & Dy. CMEs in charge of Operations, Maintenance, Fuel
& Lubricants.



1.3.3.1  The Field Executives at the base sheds and servicing installations.



1.3.3.2  The Field Executives in the operating division who are in-charge of the out-

station servicing facilities, fuelling facilities, crews and utilization of locos.



1.3.4

Liaison with production units for supply of motive power units, spare parts and
specialized repairs



1.3.5

Liaison with Public Sector Undertakings and Trade for repair contracts



1.3.6

Management of the engineering cadre so as to ensure that suitably trained and
experienced engineers are placed in-charge of the maintenance installations.
Suitable trained reserve to be built up at different levels and age groups within the
cadre
