Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 38

6-4 CONVERTER SYSTEM

Exploded View

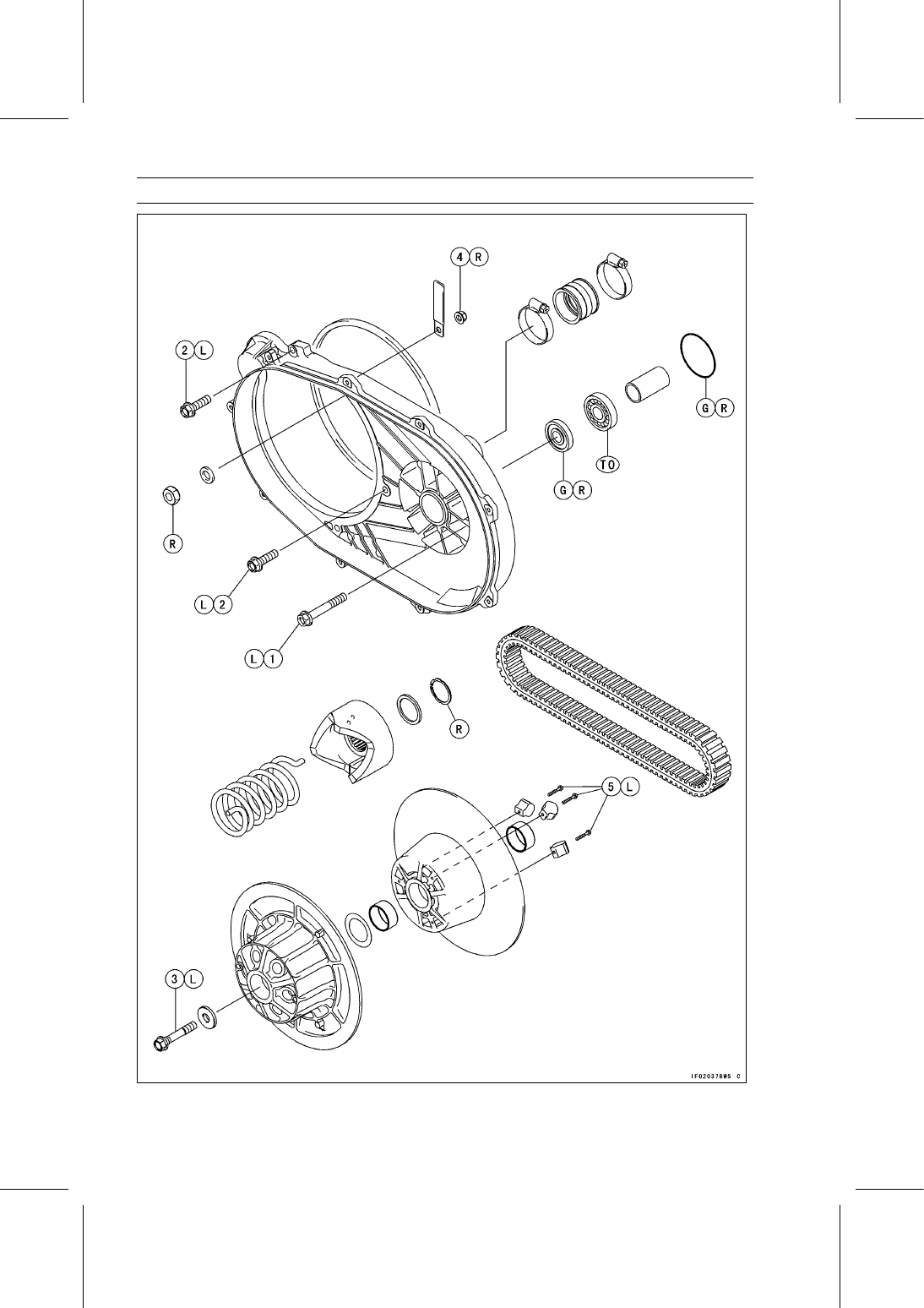

CONVERTER SYSTEM 6-5

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Converter Case Bolts (L = 55 mm)

27

2.8

20

L

2

Converter Case Bolts (L = 28 mm)

20

2.0

15

L

3

Driven Pulley Bolt

93

9.5

69

L

4

Inner Cover Nut

8.8

0.90

78 in·lb

R

5

Wear Shoe Mounting Screws

1.1

0.11

10 in·lb

L

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts

TO: Apply transmission oil.

6-6 CONVERTER SYSTEM

Specifications

Item

Standard

Service Limit

Drive Belt

Belt Width

34.1 mm (1.34 in.)

32.6 mm (1.28 in.)

Belt Deflection

28

∼ 36 mm (1.10 ∼ 1.42 in.)

– – –

Drive Pulley

Cover Bushing Inside Diameter

27.655

∼ 27.955 mm (1.089 ∼ 1.101 in.) 27.99 mm (1.102 in.)

Sheave Bushing Inside Diameter 38.055

∼ 38.155 mm (1.498 ∼ 1.502 in.) 38.19 mm (1.504 in.)

Ramp Weight Bushing Inside
Diameter

7.000

∼ 7.091 mm (0.276 ∼ 0.280 in.)

7.23 mm (0.28 in.)

Spring Free Length

77 mm (3.03 in.)

– – –

Shoe Side Clearance

0.05

∼ 0.20 mm (0.0020 ∼ 0.0079 in.)

– – –

Driven Pulley

Movable Sheave Bushing Inside
Diameter

39.655

∼ 39.965 mm (1.561 ∼ 1.573 in.)

40 mm (1.57 in.)

Wear Shoe Width

– – –

16.4 mm (0.65 in.)

Spring Free Length

137.5 mm (5.41 in.)

– – –

CONVERTER SYSTEM 6-7

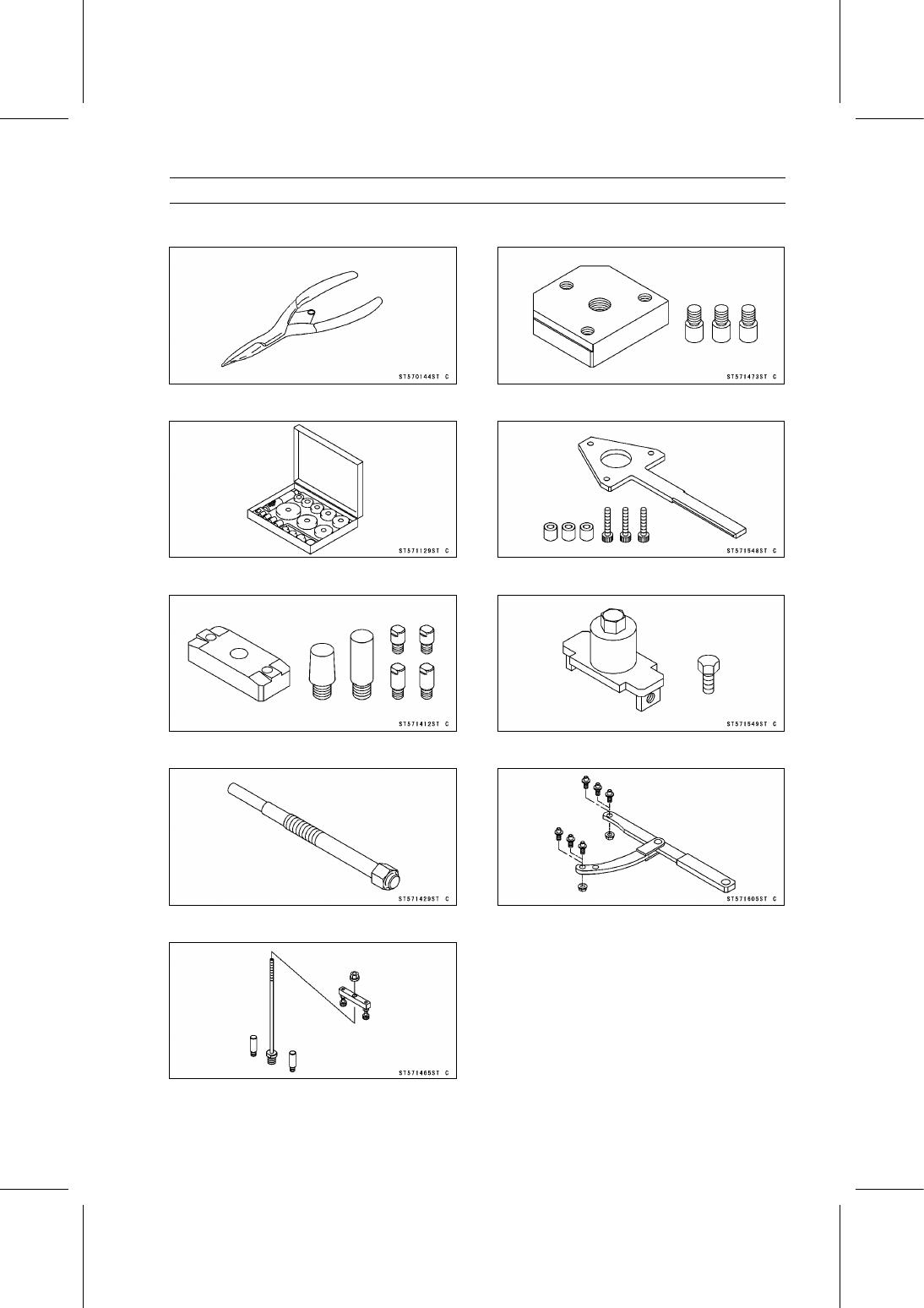

Special Tools

Outside Circlip Pliers:
57001-144

Bearing Driver Set:
57001-1129

Drive & Driven Pulley Holder:
57001-1412

Drive Pulley Puller Bolt:
57001-1429

Driven Pulley Holder:
57001-1465

Drive & Driven Pulley Holder:
57001-1473

Drive Pulley Holder:
57001-1548

Drive Pulley Wrench:
57001-1549

Flywheel & Pulley Holder:
57001-1605
