361282 ENGINE BREAKDOWN

5--40

1037973 ENGINE BREAKDOWN

6--1

SECTION

6

Contents

Page

Fig. 1 -- Crankcase Group

6--2

. . . . . . . . . . . . . . . . . .

Fig. 2 -- Oil Pan Group

6--4

. . . . . . . . . . . . . . . . . . . . .

Fig. 3 -- Cylinder Head Group

6--5

. . . . . . . . . . . . . . .

Fig. 4 -- Gear Case Group

6--6

. . . . . . . . . . . . . . . . . .

Fig. 5 -- Valve and Rocker Arm Group

6--8

. . . . . . . .

Fig. 6 -- Piston and Crankshaft Group

6--10

. . . . . . .

Fig. 7 -- Head Cover Group

6--12

. . . . . . . . . . . . . . . .

Fig. 8 -- Injection Pump Group

6--13

. . . . . . . . . . . . .

Fig. 9 -- Injection Pump Breakdown

6--14

. . . . . . . . .

Fig. 10 -- Cover Group

6--16

. . . . . . . . . . . . . . . . . . . . .

Fig. 11 -- Dipstick and Guide Group

6--17

. . . . . . . . . .

Fig. 12 -- Main Bearing Case Group

6--18

. . . . . . . . . .

Fig. 13 -- Camshaft Group

6--19

. . . . . . . . . . . . . . . . . .

Fig. 14 -- Flywheel Group

6--20

. . . . . . . . . . . . . . . . . . .

Fig. 15 -- Fuel Camshaft Group

6--21

. . . . . . . . . . . . . .

Fig. 16 -- Engine Stop Lever Group

6--22

. . . . . . . . . .

Fig. 17 -- Stop Solenoid Group

6--23

. . . . . . . . . . . . . .

Fig. 18 -- Governor Group

6--24

. . . . . . . . . . . . . . . . . .

Fig. 19 -- Speed Control Plate Group

6--25

. . . . . . . . .

Fig. 20 -- Nozzle Holder and

Glow Plug Group

6--26

. . . . . . . . . . . . . . . . .

Fig. 21 -- Nozzle Holder Breakdown

6--27

. . . . . . . . . .

Fig. 22 -- Timer Group

6--28

. . . . . . . . . . . . . . . . . . . . . .

Fig. 23 -- Starter Group

6--29

. . . . . . . . . . . . . . . . . . . . .

Fig. 24 -- Starter Breakdown

6--30

. . . . . . . . . . . . . . . .

Fig. 25 -- Water Flange and

Thermostat Group

6--32

. . . . . . . . . . . . . . . .

Fig. 26 -- Water Pump Group

6--33

. . . . . . . . . . . . . . . .

Fig. 27 -- Alternator and Pulley Group

6--34

. . . . . . . .

Fig. 28 -- Fan Group

6--35

. . . . . . . . . . . . . . . . . . . . . . .

Fig. 29 -- Exhaust Manifold Group

6--36

. . . . . . . . . . .

Fig. 30 -- Inlet Manifold Group

6--37

. . . . . . . . . . . . . . .

1037973 ENGINE BREAKDOWN

6-2

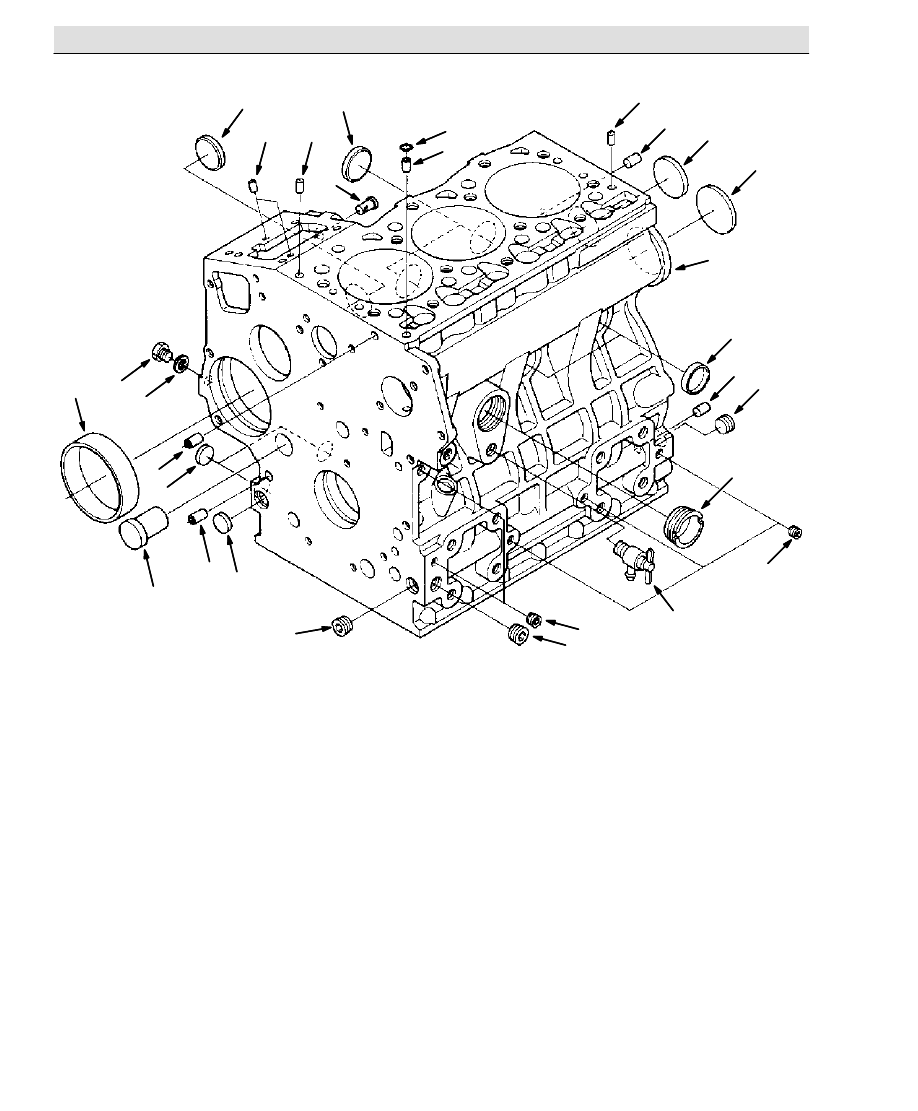

Fig. 1 -- Crankcase Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

12

2

11

13

8

6

6

1037973 ENGINE BREAKDOWN

6-3

Fig. 1 -- Crankcase Group

Ref. Part No.

Description

Qty.

o

1

9004993

)

Crankcase Assy [Ku]

1

Y

2

70998

Cap, Sealing

4

Y

3

39087

Cap Sealing

1

Y

4

39088

Plug, Pin

3

Y

5

70999

Plug, Eng [Ku]

1

Y

6

71985

Plug

3

Y

7

39051

Plug, Pin

2

Y

8

361436

Plug

3

Y

9

71986

Plug, Expansion

1

Y

10 71987

Pin, Straight

2

Y

11 71988

Pin, Straight

2

Y

12 71989

Pin, Straight

2

Y

13 361371

Pin,Pipe

2

Y

14 71991

Pin, Pipe

11

Y

15 71992

Plug

1

Y

16 361416

Pin,Start Sprngku

1

Y

17 71993

Plug

1

Y

18 70887

Bushing, Gov Gear

1

Y

19 39062

Plug

1

Y

20 393570

Gasket

1

21 39063

O--Ring

1

22 70888

Draincock Asy

1
