6400 Diesel. Manual - part 40

361282 ENGINE BREAKDOWN

5--12

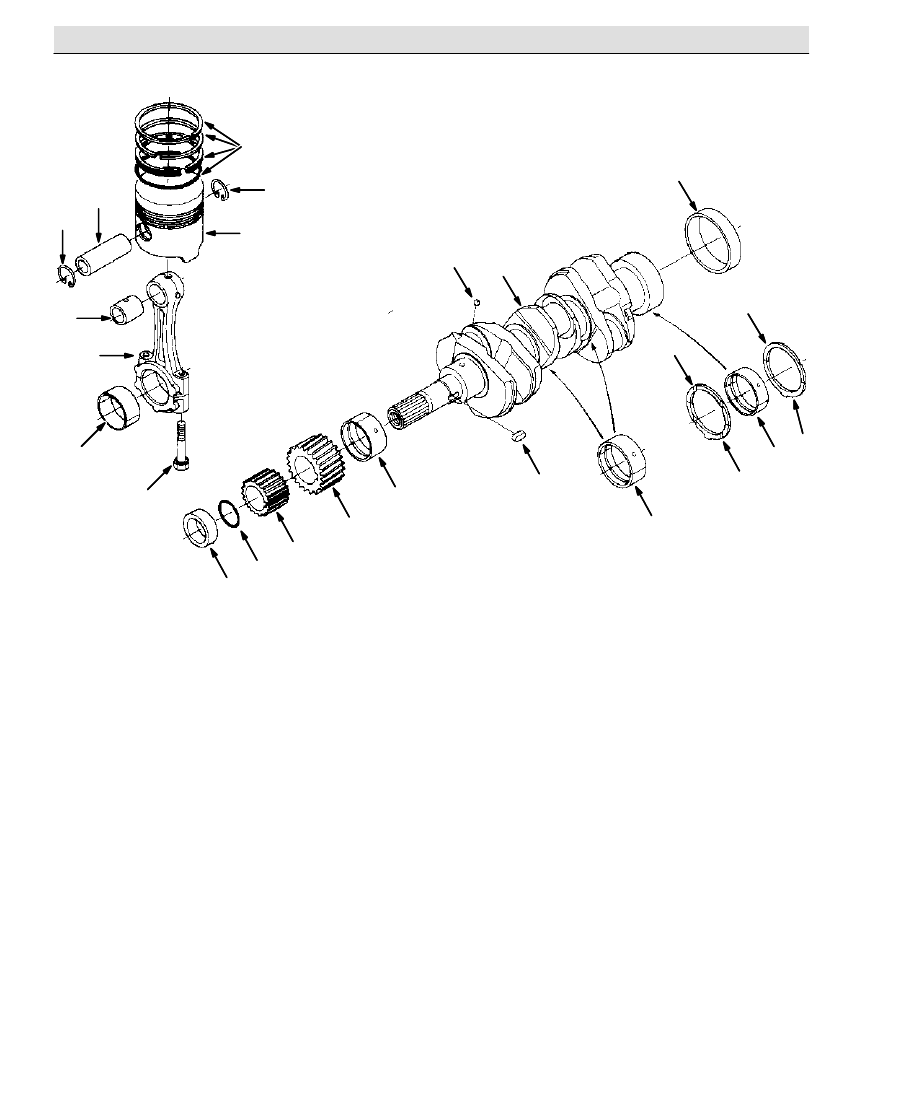

Fig. 8 -- Piston and Crankshaft Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

4

21

20

361282 ENGINE BREAKDOWN

5--13

350195 -- 6400D

Fig. 8 -- Piston and Crankshaft Group

Ref. Part No.

Description

Qty.

1

361383

)

Piston

3

1

361384

Piston T0.5Mm

3

2

51348

Piston Ring

3

2

51351

Piston Ring

3

3

73522

Pin, Piston

3

4

73523

Cir--Clip, Pin

6

o

5

73524

Connecting Rod Assy

3

Y

6

361395

Bshg,Piston Pin

3

Y

7

73525

Bolt, Connecting Rod

6

Y

8

66204

Rod, Bearing Set 0.2

6

Y

8

66207

Rod, Bearing Set 0.4

6

Y

8

70941

Crank Pin, Metal

6

o

9

361388

Comp.Crankshaft

1

Y

10 73527

Ball

3

Y

11 73528

Gear, Crankshaft

1

Y

12 73529

Crankshaft, Keyway

1

Y

13 73530

Gear, Oil Pump

1

Y

14 70942

Cshaft Sleeve

1

15 70943

Collar, Crankshaft

1

16 70944

O--Ring

1

17 70945

Cshft Mtl 1

1

17 70946

Crankshaft Mtl1(02)

1

17 70947

Cshft Mtl1

1

18 70948

Cshft,Mlt2

4

18 70949

Crankshaft Mtl2 (2)

4

18 70950

Cshft Mtl2

4

19 70951

C Shaft Metal

2

19 70952

Crankshaft Mtl3(02)

2

19 70953

Cshft Mtl3

2

20 10844

Bearing Side

2

20 70954

Metl1, Side

2

20 70955

Side Metl1(04)

2

21 10845

Bearing Side

2

21 30121

Thrust Bearing .2Mm

2

21 30122

Thrust Bearing .4Mm

2

361282 ENGINE BREAKDOWN

5--14

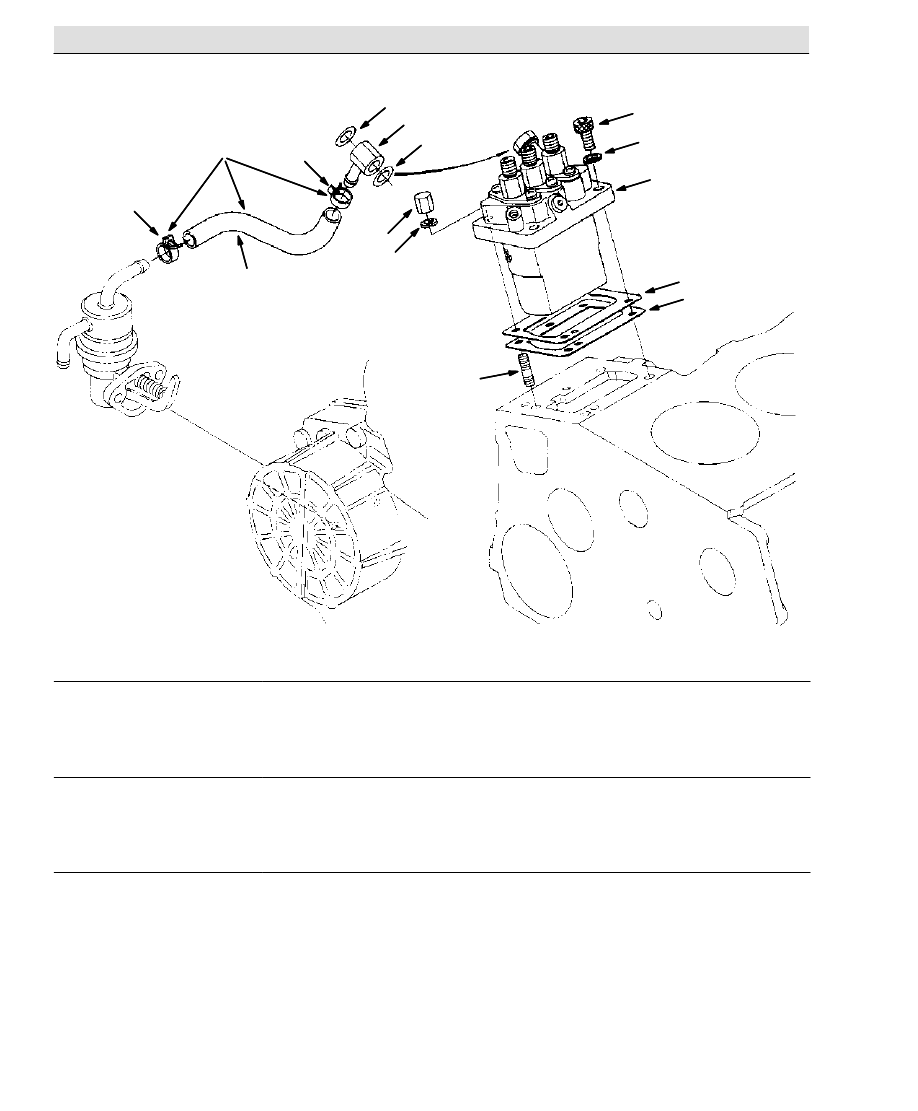

Fig. 9 -- Injection Pump Group (000000--004108)

1

2

3

4

5

6

7

8

9

10

11

4

11

12

12

350205 -- 6400D

Ref. Part No.

Description

Qty.

1

70970

¡

)

Joint, Eye

1

o

2

361379

¡

Pipe Assy,Fuel

1

Y

3

361367

¡

Tube,Fuel

1

Y

4

361412

¡

Band,Pipe

2

5

361378

¡

Pump Assy,Inju (See Injector Pump Breakdown)

1

6

361437

¡

Shim,Injection

1

7

361438

¡

Shim,Injection, 0.3 mm

1

8

361361

¡

Bolt

2

9

73562

¡

Stud

2

10 73606

¡

Nut

2

11 39065

¡

Washer, Spring

4

12 73588

¡

Gasket

2

¡

Serial number (000000--004108)

361282 ENGINE BREAKDOWN

5--15

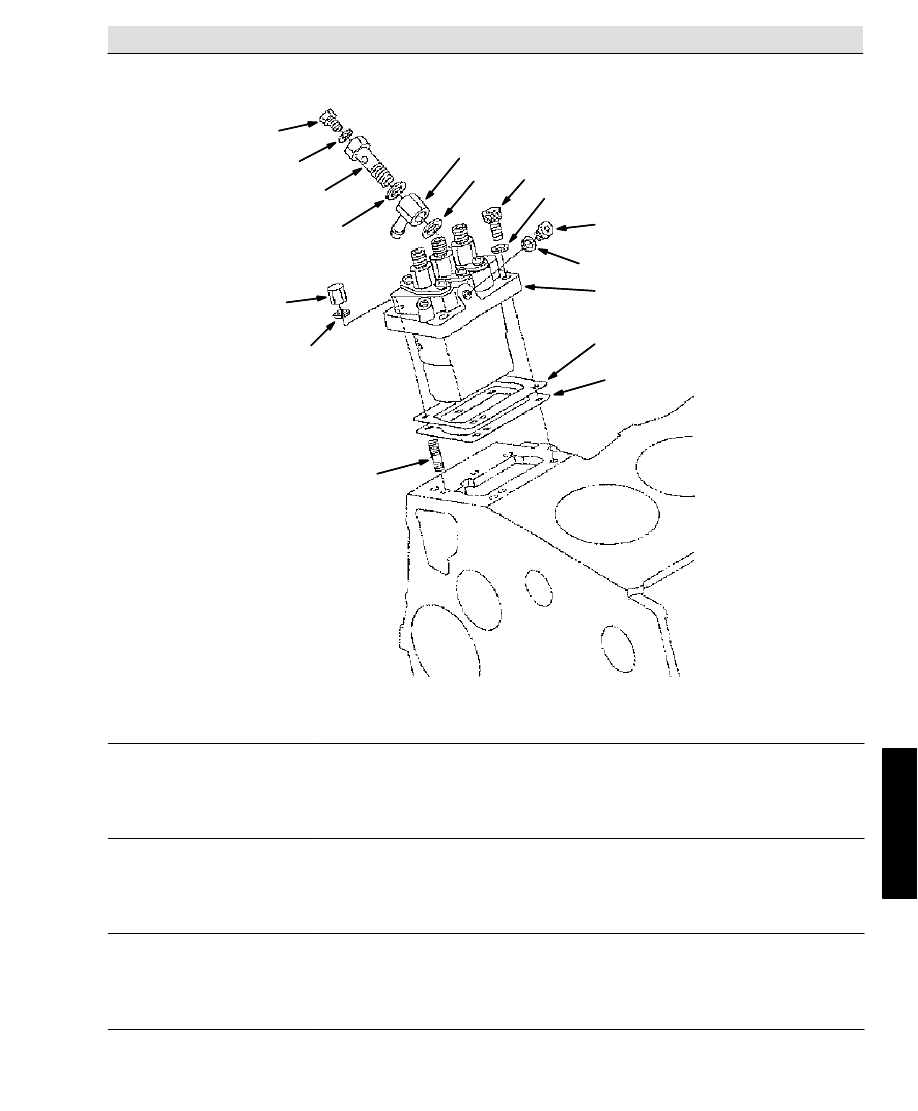

Fig. 10 -- Injection Pump Group (004109--

)

1

2

3

4

5

6

7

8

9

10

13

4

11

12

14

14

6400D

Ref. Part No.

Description

Qty.

1

70970

©

)

Joint, Eye

1

2

361378

©

Pump Assy, Inj, Fuel (See Injector Pump Breakdown)

1

3

84651

©

Follower, Screw, Pump, Inj [Ku]

1

4

73588

©

Gasket, Ftg, Banjo [Ku]

2

5

73589

©

Screw, Hex [Ku]

1

6

73590

©

Gasket, F/ Screw [Ku]

1

7

368068

©

Fitting, Plug, Pump, Inj [Ku]

1

8

368065

©

Gasket, F/ Screw [Ku]

1

9

368063

©

Shim, Injection, 0.20mm [Ku]

1

9

368064

©

Shim, Injection, 0.25mm [Ku]

1

10 361438

©

Shim, Pump, Inj, .3 [Ku]

1

11 73561

©

Bolt [Ku]

2

12 73562

©

Stud [Ku]

2

13 73563

©

Nut [Ku]

2

14 39065

©

Washer, Split Loc [Ku]

4

©

Serial number (004109--

)
