BREAKDOWNS

4--22

361282 ENGINE BREAKDOWN

5--1

SECTION

5

Contents

Page

Fig. 1 -- Crankcase Group

5-2

. . . . . . . . . . . . . . . . . . .

Fig. 2 -- Oil Pan Group

5-4

. . . . . . . . . . . . . . . . . . . . . .

Fig. 3 -- Cylinder Head Group

5-5

. . . . . . . . . . . . . . . .

Fig. 4 -- Gear Case Group

5-6

. . . . . . . . . . . . . . . . . .

Fig. 5 -- Head Cover Group (000000--004108)

5-8

.

Fig. 6 -- Head Cover Group (004109--

)

5-9

.

Fig. 7 -- Valve and Rocker Arm Group

5-10

. . . . . . .

Fig. 8 -- Piston and Crankshaft Group

5-12

. . . . . . . .

Fig. 9 -- Injection Pump Group

(000000--004108)

5-14

. . . . . . . . . . . . . . . .

Fig. 10 -- Injection Pump Group

(004109--

)

5-15

. . . . . . . . . . . . . . . . .

Fig. 11 -- Injection Pump Breakdown

5-16

. . . . . . . . .

Fig. 12 -- Cover Group

5-18

. . . . . . . . . . . . . . . . . . . . .

Fig. 13 -- Dipstick and Guide Group

5-19

. . . . . . . . . .

Fig. 14 -- Main Bearing Case Group

5-20

. . . . . . . . . .

Fig. 15 -- Camshaft Group

5-21

. . . . . . . . . . . . . . . . . .

Fig. 16 -- Flywheel Group

5-22

. . . . . . . . . . . . . . . . . . .

Fig. 17 -- Fuel Camshaft Group

5-23

. . . . . . . . . . . . . .

Fig. 18 -- Engine Stop Lever Group

5-24

. . . . . . . . . .

Fig. 19 -- Stop Solenoid Group

5-25

. . . . . . . . . . . . . .

Fig. 20 -- Governor Group

5-26

. . . . . . . . . . . . . . . . . .

Fig. 21 -- Speed Control Plate Group

5-27

. . . . . . . . .

Fig. 22 -- Nozzle Holder and Glow Plug Group

5-28

.

Fig. 23 -- Starter Group

5-29

. . . . . . . . . . . . . . . . . . . . .

Fig. 24 -- Starter Breakdown

5-30

. . . . . . . . . . . . . . . .

Fig. 25 -- Water Flange and Thermostat Group 5-32

Fig. 26 -- Water Pump Group

5-33

. . . . . . . . . . . . . . . .

Fig. 27 -- Alternator and Pulley Group

5-34

. . . . . . . .

Fig. 28 -- Fan Group

5-35

. . . . . . . . . . . . . . . . . . . . . . .

Fig. 29 -- Exhaust Manifold Group

5-36

. . . . . . . . . . .

Fig. 30 -- Inlet Manifold Group

5-37

. . . . . . . . . . . . . . .

Fig. 31 -- Gasket Group

5-38

. . . . . . . . . . . . . . . . . . . .

Fig. 32 -- Timer Group

5-39

. . . . . . . . . . . . . . . . . . . . . .

361282 ENGINE BREAKDOWN

5--2

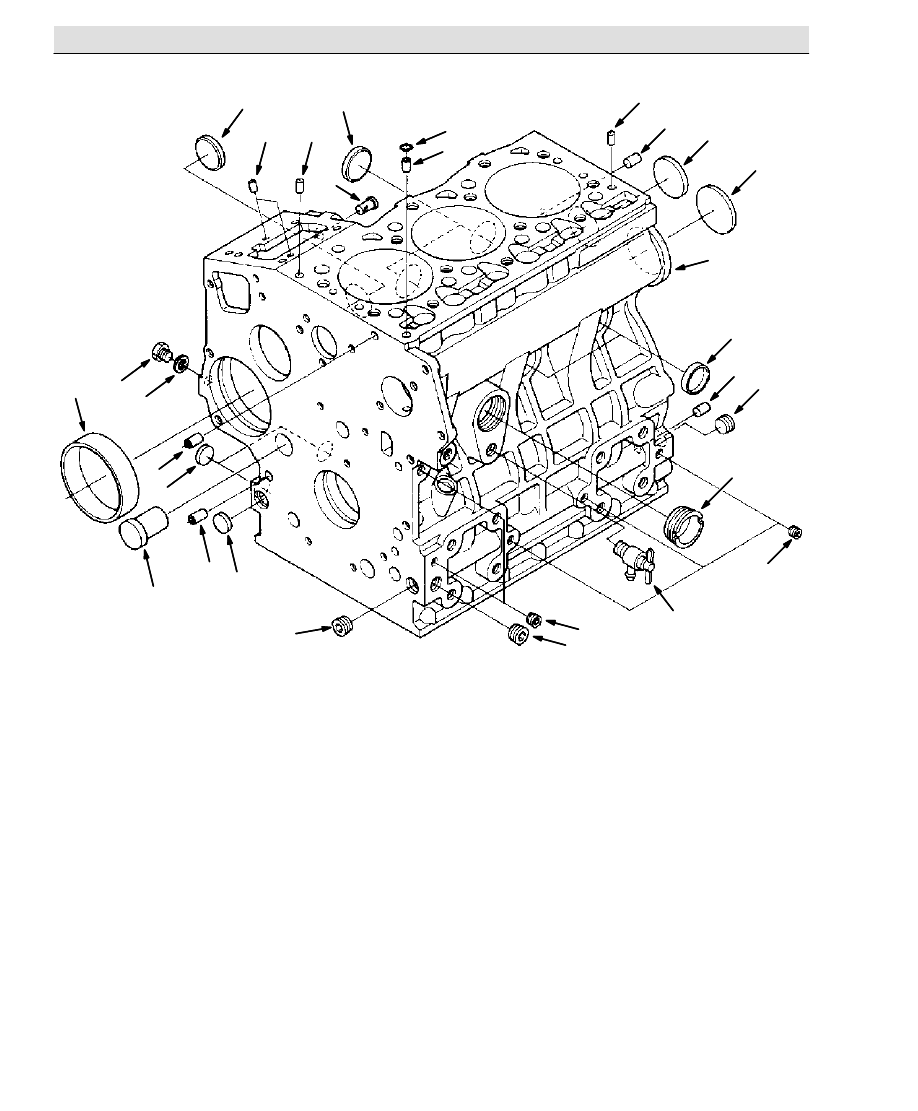

Fig. 1 -- Crankcase Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

12

2

11

13

8

6

6

361282 ENGINE BREAKDOWN

5--3

350177 -- 6400D

Fig. 1 -- Crankcase Group

Ref. Part No.

Description

Qty.

o

1

361432

)

Comp.Crankcase

1

Y

2

70998

Cap, Sealing

4

Y

3

39087

Cap Sealing

1

Y

4

39088

Plug, Pin

3

Y

5

84647

Plug, Block

1

Y

6

71985

Plug

3

Y

7

39051

Plug, Pin

2

Y

8

361436

Plug

3

Y

9

71986

Plug, Expansion

1

Y

10 71987

Pin, Straight

2

Y

11 71988

Pin, Straight

2

Y

12 71989

Pin, Straight

2

Y

13 361371

Pin,Pipe

2

Y

14 71991

Pin, Pipe

11

Y

15 71992

Plug

1

Y

16 361416

Pin,Start Sprngku

1

Y

17 71993

Plug

1

Y

18 70887

Bushing, Gov Gear

1

Y

19 39062

Plug

1

Y

20 10895

Gasket

1

21 39063

O--Ring

1

22 70888

Draincock Asy

1
