STANDARD PARTS

2--88

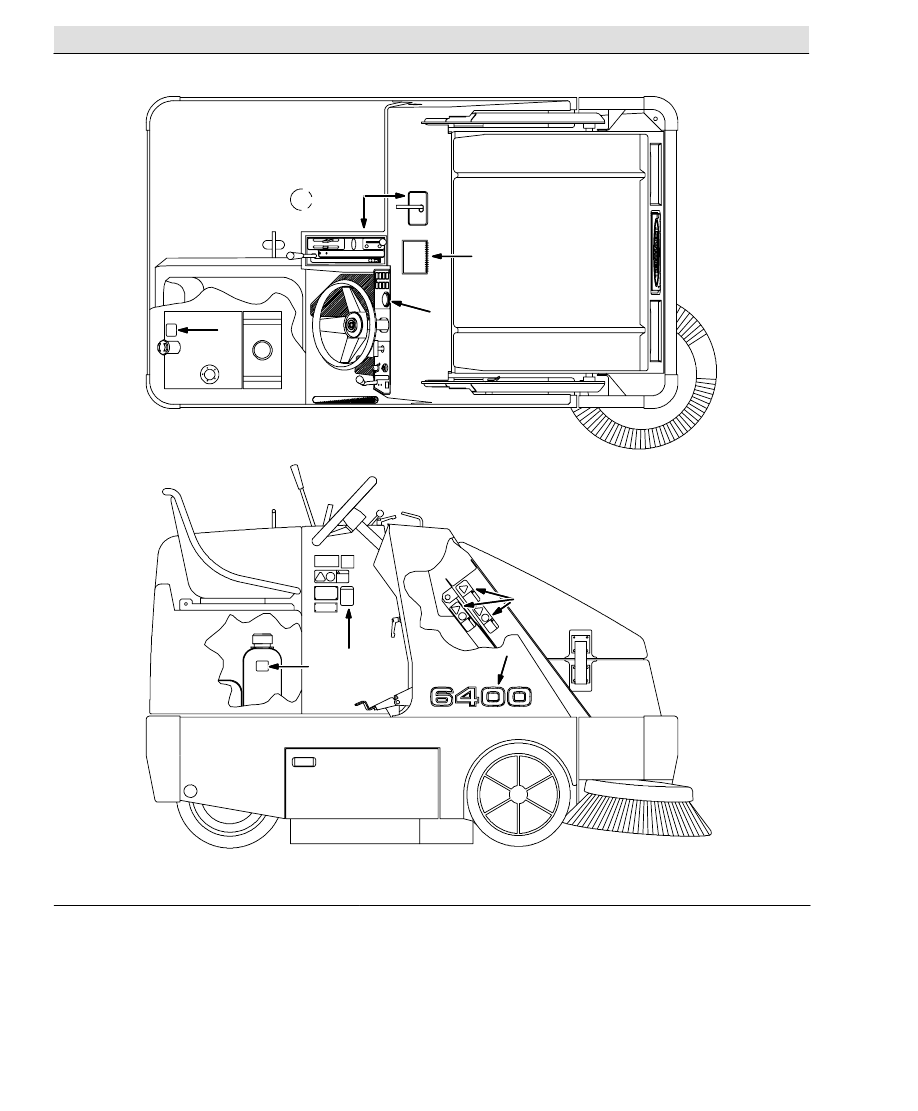

Fig. 43 -- Label Group

1

1

3

1

1

4

2

2

350146 -- D, NA

Ref. Part No.

Serial Number

Description

Qty.

1

59767

(000000--

) Label Set, Info & Hazard

1

2

361109

(000000--

) Label Set, Operational, Die

1

3

361107

(000000--

) Label, Numerals 6400

1

4

361064

(000000--

) Guide, Use And Care

1

OPTIONS

3--1

SECTION

3

Contents

Page

Fig. 1 -- Revolving Light Kit

3-2

. . . . . . . . . . . . . . . . . .

Fig. 2 -- Revolving Light Kit, Overhead Guard

3-4

. .

Fig. 3 -- Backup Alarm Kit

3-6

. . . . . . . . . . . . . . . . . . .

Fig. 4 -- Hopper Door Closed Light Kit

3-8

. . . . . . . . .

Fig. 5 -- Overhead Guard Kit

3-10

. . . . . . . . . . . . . . . .

Fig. 6 -- Severe Environment Indicator Kit

3-12

. . . . .

Fig. 7 -- Side Brush Dust Control Kit

3-14

. . . . . . . . .

Fig. 8 -- Fire Extinguisher Kit

3-16

. . . . . . . . . . . . . . . .

Fig. 9 -- Deluxe Suspension Seat Group

3-17

. . . . . .

Fig. 10 -- High Back Seat Group

3-18

. . . . . . . . . . . . . .

Fig. 11 -- Seat Belt Kit

3-19

. . . . . . . . . . . . . . . . . . . . . . .

Fig. 12 -- Vacuum Wand Kit

3-20

. . . . . . . . . . . . . . . . . .

Fig. 13 -- Soft Ride Non--Marking Tire

and Wheel Assembly, Rear

3-22

. . . . . . . . .

Fig. 14 -- Soft Ride Puncture Proof Tire

and Wheel Assembly, Rear

3-23

. . . . . . . . .

Fig. 15 -- Radial Tire and Wheel Assembly, Rear 3-24

Fig. 16 -- Soft Ride Non--Marking Tire

and Wheel Kit, Front

3-25

. . . . . . . . . . . . . . .

Fig. 17 -- Soft Ride Puncture Proof Tire

and Wheel Kit, Front

3-26

. . . . . . . . . . . . . . .

Fig. 18 -- Bias Tire and Wheel Kit, Front

3-27

. . . . . . .

Fig. 19 -- Radial Tire and Wheel Kit, Front

3-28

. . . . .

Fig. 20 -- Documentation Group

3-29

. . . . . . . . . . . . . .

OPTIONS

3--2

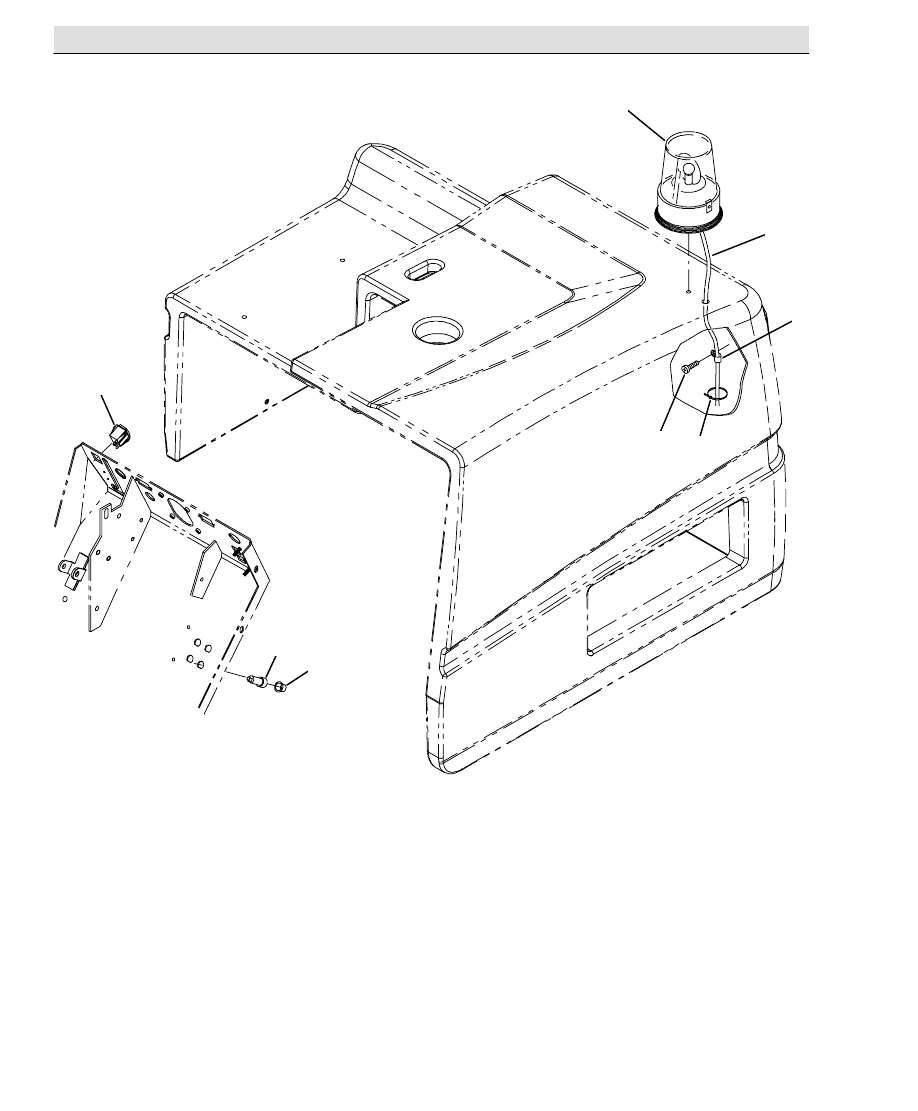

Fig. 1 -- Revolving Light Kit

1

2

3

4

5

6

7

8

OPTIONS

3--3

350329 -- IC, JP, NA

Fig. 1 -- Revolving Light Kit

Ref. Part No.

Serial Number

Description

Qty.

o

361120

(000000--

) Light Kit, Revolving, 6400

1

Y

o

1

361975

(000000--

) Light, Rev.Amber 12V -- Rework

1

YY

44681--1

(000000--

) Lens, Amber

1

YY

45779

(000000--

) Bulb

1

Y

2

360520

(000000--

) Switch, Rocker, Spdt, 3 Pos

1

Y

3

360500

(000000--

) Harness, Warning, Light

1

Y

4

26395--2

(000000--

) Clamp--Cable, 0.38D 0.38W stl

1

Y

5

360973

(000000--

) Scr--Pan 12X.50 F/Plst Pl

1

Y

6

57803

(000000--

) Breaker--Circuit, 15 Resetbl

1

Y

7

57751

(000000--

) Boot, Circuit Breaker

1

Y

8

49266

(000000--

) Tie, Cable 1.75D Max 7.50Lg

2

44681

(000000--

) Lens, Revolving Light, Red

1

44681--2

(000000--

) Lens, Revolving Light, Blue

1
