Duramax Diesel. Manual - part 4

Instruments and Controls

15

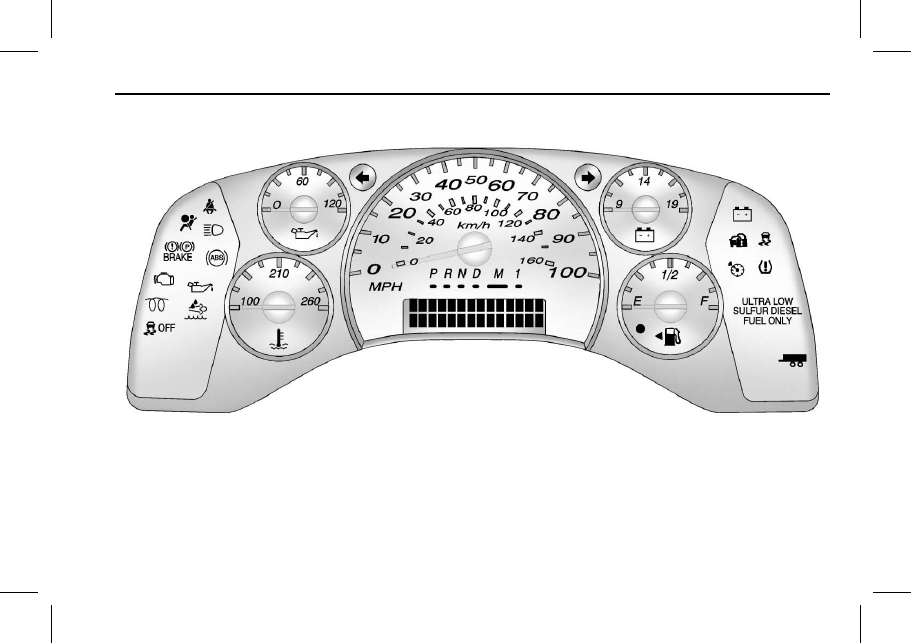

English Van Shown, Metric Similar

16

Instruments and Controls

See the owner manual for warning
lights and gauges not listed in this
supplement.

Fuel Gauge

Metric Base 4-Cylinder Pickup

Shown, Uplevel Similar

English Base 4-Cylinder Pickup

Shown, Uplevel Similar

Metric 8-Cylinder Pickup Models

English 8-Cylinder Pickup Models

Metric Van Models

Instruments and Controls

17

English Van Models

When the ignition is on, the fuel
gauge shows approximately how
much fuel the vehicle has left in the
tank. The gauge will first indicate
E (Empty) before the vehicle is out
of fuel, but the vehicle's fuel tank
should be filled soon.

An arrow on the fuel gauge
indicates the side of the vehicle the
fuel door is on.

Listed are four situations customers
may experience with the fuel gauge:
.

At the gas station, the fuel pump
shuts off before the gauge reads
F (Full).

.

It takes a little more or less fuel
to fill up than the fuel gauge
indicated. For example, the
gauge may have indicated the
tank was half full, but it actually
took a little more or less than
half the tank's capacity to fill
the tank.

.

The gauge moves a little while
turning a corner or speeding up.

.

The gauge does not go back to
E (Empty) when the ignition is
turned off.

None of these indicate a problem
with the fuel gauge.

For information on how to fill the fuel
tank, see Filling the Tank 0 58.

Engine Oil Pressure
Gauge

4-Cylinder Pickup Models

See “Oil Pressure” under “Driver
Information Center (DIC)” in the
owner manual.

Metric 8-Cylinder Pickup Models

English 8-Cylinder Pickup Models

18

Instruments and Controls

Metric Van Models

English Van Models

Caution

Lack of proper engine oil
maintenance can damage the
engine. Driving with the engine oil
low can also damage the engine.
The repairs would not be covered
by the vehicle warranty. Check
the oil level as soon as possible.
Add oil if required, but if the oil
level is within the operating range
and the oil pressure is still low,
have the vehicle serviced. Always
follow the maintenance schedule
for changing engine oil.

The engine oil pressure gauge
reads in kPa (kilopascals) or psi
(pounds per square inch) when the
engine is running. Oil pressure may
vary with engine speed, outside
temperature, and oil viscosity.

If readings are outside the normal
operating range, the low oil
pressure message may display on
the Driver Information Center (DIC),
or for vehicles without a DIC the oil
pressure light will come on. If the oil
pressure message or light comes
on, check the oil level immediately.
Do not operate the engine with the
oil pressure warning light on or an
ENGINE OIL LOW ADD OIL
message displayed.

Malfunction Indicator
Lamp (Check Engine
Light)

This light is part of the vehicle’s
emission control on-board
diagnostic system. If this light is on
while the engine is running, a
malfunction has been detected and
the vehicle may require service. The
light should come on to show that it
