6500 WATT SILENTDIESEL GENERATOR. Manual - part 2

4

Contents

1. Technical Specifications and Data............................................1

2. Configurations ............................................................................2

3. Before Starting Your Generator ................................................4

4. Starting the Generator ...............................................................8

5. Operating Your Generator...................................................... 9

6. Your Generators Capacity...................................................... 10

7. Stopping Your Generator ....................................................... 14

8. Periodic Maintenance and Testing ........................................ 15

9. Long-Term Storage................................................................. 19

10. Troubleshooting & Solutions ................................................ 20

11. Generator Parts Diagram ......................................................21

12. Limited Warranty ...................................................................25

1

1. Technical Specifications and Data

Model

APG3202

Rated frequency (Hz)

60

Rated voltage (V)

240/120

Rated current (A)

  25/50

Rated output power (kVA)







5.0

Max output power (kVA)







6.5

Rated rotation speed (rpm)







3600

Power factor cos

1

Phase number

Single

Pole number

2

Excitation Transistorized

self-excitation constant voltage

(AVR)

ATS type

without ATS

Alternator type

KT5

Structure type

Silent  type

Fuel tank capacity(L)

16


Continuous running time(hr)(at rated power)

8

Noise level [dBA/7m](zero load full load)

70

Starter system







electric starter/recoil start

Fuel  type

0# (summer), 10# (winter),

35#(chill cold) diesel

Lube oil brand

SAE10W30 (above CC grade)



Engine type

Single cylinder,4-stroke,air-

cooled,vertical,diesel engine

Bore   stroke(mm)

86 72

Compression ratio

19:1

Engine Power





10HP

Rotation direction(from the flywheel)

clockwise

The lowest fuel consumption(g/kw.h)

3600r/min:281

2. Configurations

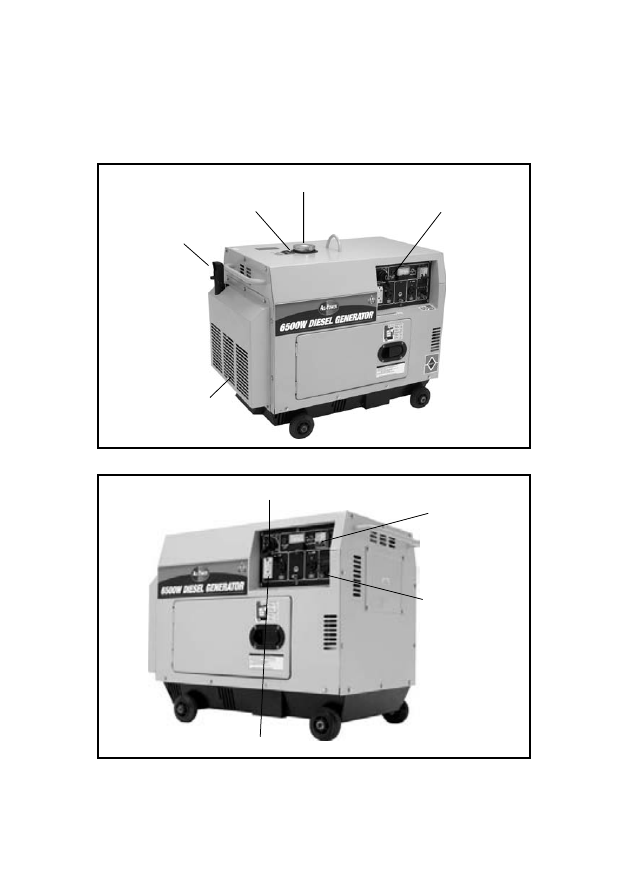

2.1 Parts name

2

AC OUTPUT

CIRCUIT BREAKER

EXHAUST PIPE

DC OUTPUT

ENGINE STARTER SWITCH

LOW OIL PRESSURE
INDICATOR

FUEL FILLER CAP

LIFTING EYE

OUTLET FOR
COOLING AIR

3

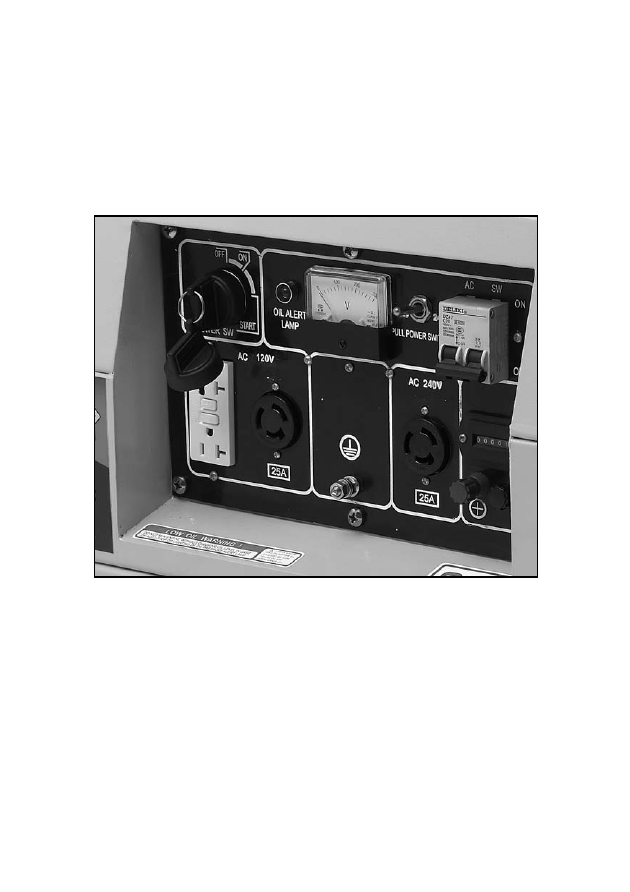

2.2 Control panel
