227

Плотность  смеси  изменялась  в  широких  пределах.

В  использованной  им  установке  смесь  подавалась  непре-

рывно  через  большое  число  отверстий  и  отводилась  через

другие  отверстия,  т.  е.  имела  место  стационарная  реакция,

причем  считалось,  что  практически  реакция  идет  в  гомо-

генной  среде.  Однако  возможна  и  другая  интерпретация:

можно  предположить,  что  имело  место  турбулентное  горе-

ние  со  скоростью,  соответствующей  скорости  поступления

смеси.  При  этом  происходило  быстрое  горение  примерно

такого же типа, как в двигателях с искровым зажиганием.



371.  Опыты    показали,      что    скорость    превращения      в

бомбе  Лонгвелла  является  функцией  второй  степени  от

плотности  смеси  и  одновременно  зависит  от  ее  состава.

Из  этого  следует,  что  решающим  фактором  является  дей-

ствительная  скорость  реакции  между  двумя  реагентами,

а не скорость поступления смеси.



Если  рассматривать  весь  процесс  разделенным  на

турбулентную  диффузию  и  локальное  распространение

пламени  с  нормальной  скоростью  и

н

  в  спокойных  зонах,

можно  получить  сопоставимые  результаты,  охватывающие

как  опыты  на  бомбе  Лонгвелла,  так  и  опыты  в  камерах

сгорания двигателей.



372.  Можно  принять,  что  скорость  и

н

  равна  0,5  м/сек

при      комнатной      температуре      и      коэффициенте      избытка

воздуха,  равном  единице.  Соответствующее  значение    и

н

в  двигателе  при  температуре  в  конце  сжатия  на  основании

опытов,  выполненных  при  высоких  температурах  с  керо-

синовыми    горелками,      а    также    на    базе    экстраполяции

результатов  других  опытов,  может  быть  принято  равным
5  м/сек.  Предположим,  что  турбулентное  распространение

пламени      в      бомбе      Лонгвелла      проходило      со      скоростью

звука,  равной  330  м/сек,  в  то  время  как  в  двигателе  оно

идет  со  скоростью  смеси  на  впуске,      например,    равной
50  м/сек,  которая  полностью  трансформируется  в  турбу-

лентность.  Путь,  который  должен  был  быть  пройден  пла-

менем,  составлял  около  2,5  см;  в  двигателе  путь  пламени

может быть принят равным 5 см.

373.  Примем  размеры  застойных  зон,  которые  локально

должны  охватываться    реакцией  со  скоростью  нормаль-

ного  распространения  пламени,  равными  0,1  мм  в  случае

опытов  Лонгвелла  и  1  мм  —  в  двигателе.  При  этом  время

завершения  реакции  может  быть  получено  на  основании

измерения толщины фронта пламени в горелке Бунзена.

8*





228

Достаточно  разумная  оценка  дает  и  для  бомбы  Лонгвелла

и  для  двигателя  величину,  равную  0,1—0,2  мсек,  причем

в  обоих  случаях  плотность  несгоревшей  смеси  принята

равной 10 * (табл. 6).

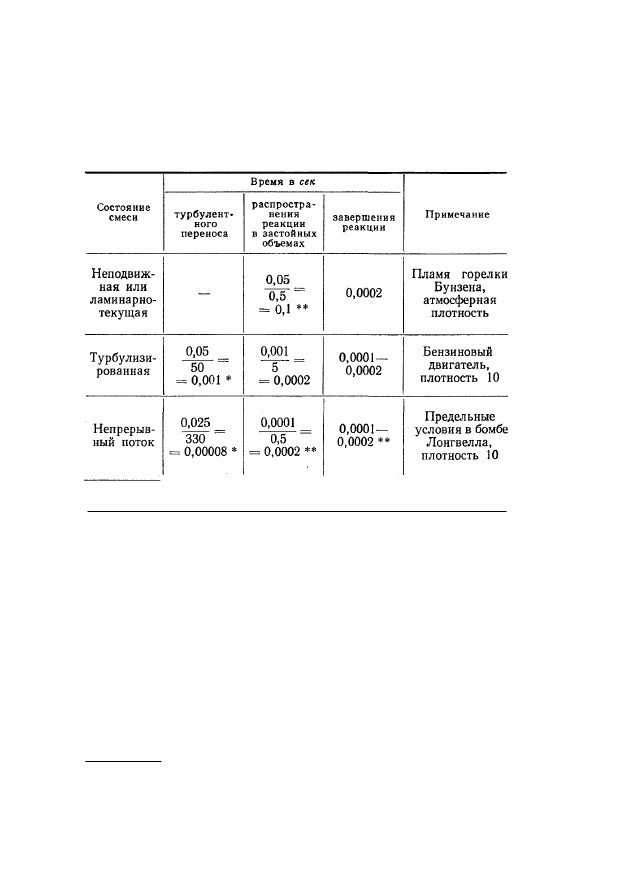

Т а б л и ц а  6





*  Не зазисит от состава смеси.

*· Зависит от состава смеси .



374.  Данные,  приведенные  в  таблице,  показывают,  что

действительно  лимитирующей  в  бомбе  Лонгвелла  является

именно  скорость  реакции;  турбулентное  распространение

пламени  занимает  там  пренебрежимо  малое  время.  В  дви-

гателе  же  именно  время    распространения    пламени  яв-

ляется  лимитирующим  фактором,  из  чего  можно  заклю-

чить,  что  интенсивность  горения  может  быть  увеличена

за счет:



1)  использования более высокой скорости впуска;
2)  уменьшения линейных размеров камеры;
3)  усиления  турбулизации другими способами   [42].
375.  Максимальное

значение  интенсивности  сгорания,

достигнутое      в    двигателях,      может    быть      с    достаточным

для данной цели приближением оценено следующим обра-



*  Т.  е.  в  10  раз  большая,  чем  при  атмосферных  условиях.  Прим.  ред.





229

зом:  примем  удельную  мощность  равной  100  (150)  л.  с./л.

Эта  удельная  мощность  получена  при  расходе  тепла,  рав-

ном  2000  ккал1(л.  с.  ч);  при  этом  тепло  превращено

в работу  в   объеме,   равном

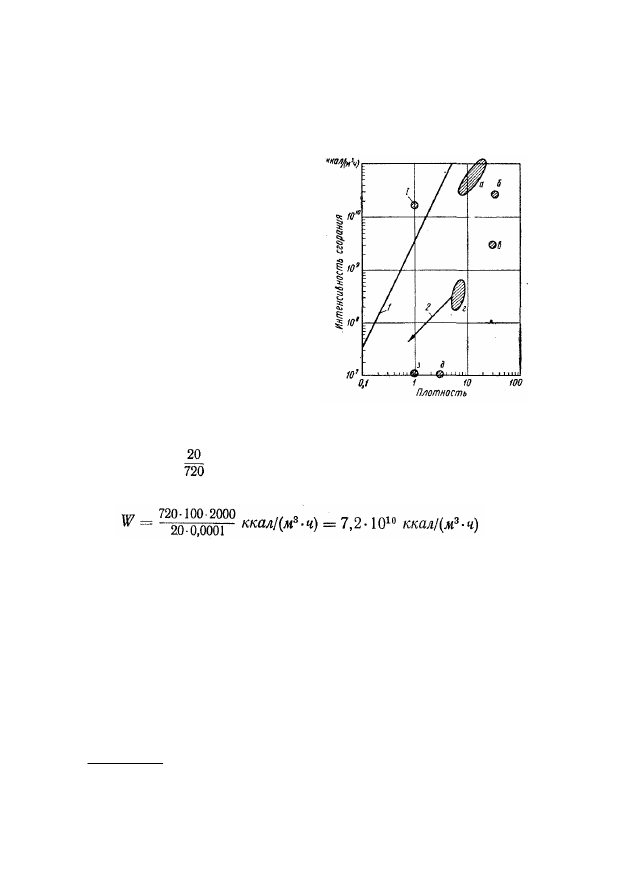

Рис.  179.  Сравнение  интенсивности

сгорания,  имевшей  место  в  различ-

ных  технических  процессах,  с  пре-

дельными  данными,  полученными

в опытах Лонгвелла:



/  —  зона  свечения  горелок  Бунзена;

а  —  бензиновые  двигатели;  б  —  дизель
(максимальное  значение);  β  —  ракеты;

г  —  авиационные  газовые  турбины;

д  —  стационарные  газовые  турбины;
1  —  предельная  зависимость  по  опытам

Лонгвелла  для  теоретически  правиль-

ной  пропано-воздушной  смеси;  2—эф-

фект  высоты;  3  —  высокоэффективные

промышленные   топки




0,1  дм

3

,  что  соответствует  объему  камеры  сгорания  при

ε  =  11,  за

сек  полного  времени  работы  двигателя

1

.

Удельная скорость тепловыделения





или  приблизительно  10

11

  ккал/(м

3

  ч),  что  свидетельствует

о  наличии  очень  большого  запаса  по  сравнению  со  значе-

ниями,  полученными  в  опытах  Лонгвелла,  показанными

графически  на  рис.  179.  При  плотности,  равной  10,  разли-

чие  10-кратное,  причем  оно  было  бы  больше  при  повыше-

нии  степени  сжатия  и  применении  наддува.  Прежде  всего

важно  знать,  возможно  ли  достигнуть  рациональным

способом  большей  турбулизации  заряда,  что  необходимо

для  интенсификации  горения.  В  связи  с  этим  следует,

во-первых,  иметь  в  виду,  что  скорости  впуска  более
100  м/сек  приемлемы  только  в  тех  случаях,  когда  энергия

отработавших  газов  используется  для  облегчения  процесса

наполнения.



1

  Автор  исходит  из  продолжительности  основной  фазы  сгорания,

равной  20°  угла  поворота  кривошипа,  что  для  быстроходного  двига-

теля явно мало. Прим. ред.







230

376.  Во-вторых,  нужно  помнить,  что  при  повышении

плотности  заряда  решающее  значение  приобретает  про-

блема  теплоотвода  через  стенки  камеры  сгорания,  особенно

через  днище  поршня.  Последнее  вытекает  также  из  того,

что  интенсивность  горения  в  случае  дизелей  значительно

меньше.    Максимальное  значение  скорости    превращения

энергии  в  условиях  дизеля,  показанное  на  графике,  под-

считано  на  основании  максимальных  показателей  двига-

теля  Нэпир  Номад,  которые  не  достигнуты  в  других  дви-

гателях.  Отставание  дизелей  от  бензиновых  карбюратор-

ных  двигателей  не  является  следствием  относительного

несовершенства      процесса  смесеобразования;  ведь  всегда

можно  в  дизеле  эффективно  использовать,      по  меньшей

мере,  75%  воздуха,  и  даже  с  учетом  относительно  невысо-

кого  индикаторного  к.  п.  д.  при  максимальной  нагрузке

удельная  мощность  дизеля  не  должна  быть  ниже  65%

от  соответствующего  значения    в  бензиновом  двигателе.

Отсюда  следует,  что  в  дизеле  очень  многого  еще  можно

достичь совершенствованием конструкции.

377.  Очень  низкие  значения    интенсивности  горения,

получаемые  в  камерах  газовых  турбин,  связаны  с  необ-

ходимостью      крайне    экономно    расходовать    энергию      на

создание  турбулизации:  нельзя  затрачивать  более  5—10%

общей  кинетической  энергии  заряда.  Причина  этого  за-

ключается      не  только    в    относительно    низком    к.      п.    д.

цикла,      но  также    в    крайне    большом    расходе    воздуха.

Тепловая  нагрузка  стенок  здесь  также  оказывается  суще-

ственным лимитирующим фактором.


ДОПОЛНИТЕЛЬНЫЕ ПОСЛЕДСТВИЯ ГОРЕНИЯ

378.  К  дополнительным  эффектам  горения  относятся

загрязнение,    коррозия,    износ      [43].      Если  та    или    иная

машина  подвержена  только  термическим  и  механическим

нагрузкам  при  температурах  ниже  зоны  ползучести  ме-

талла,  то  в  принципе  оказывается  возможным  создание

конструкции        с        практически        неограниченным        сроком

службы.  Для  этой  цели  фактические  напряжения  в  мате-

риале  каждой  детали  должны  оставаться  ниже  пределов

усталости  для  соответствующего  материала  при  рабочей

температуре  детали.  Смазка  движущихся  частей  должна

удовлетворять  определенным  минимальным  требованиям,

а   именно:   должна  быть  обеспечена   чисто  жидкостная
