215

движением  заряда  (см.  рис.  111).  Этот  двигатель,  названный
«Комета»  из-за  формы  камеры  сгорания  в  виде  шара  с  хво-

стом,  имел  вполне  хорошие  для  того  времени  (1932  г.)

характеристики;  процесс

воспла-

менения  происходил  мягко  вслед-

ствие  действия  горячей  стенки
(абзац  273)  и  концентрации  топ-

лива  (абзац  286).  Однако  при  уве-

личении  нагрузки  сильно  возра-

стало  догорание  (см.  индикаторные

диаграммы  на  рис.  173)  в  резуль-

тате  того,  что  в  цилиндре  остава-

лось  по  меньшей  мере  25%  воз-

духа,  причем  процент  этот  увели-

чивался,  как  только  начиналось

горение  в  сферической  камере.

При  этом  смешение  в  цилиндре

было  плохим,  а  гидравлические

потери  на  перетекание  (абзац  339)

достаточно большими.



350.  К  тому  же  работа  на  минимальных  числах  обо-

ротов  холостого  хода  двигателей,  предназначенных  для

автобусов и грузовых автомобилей, была очень шумной.

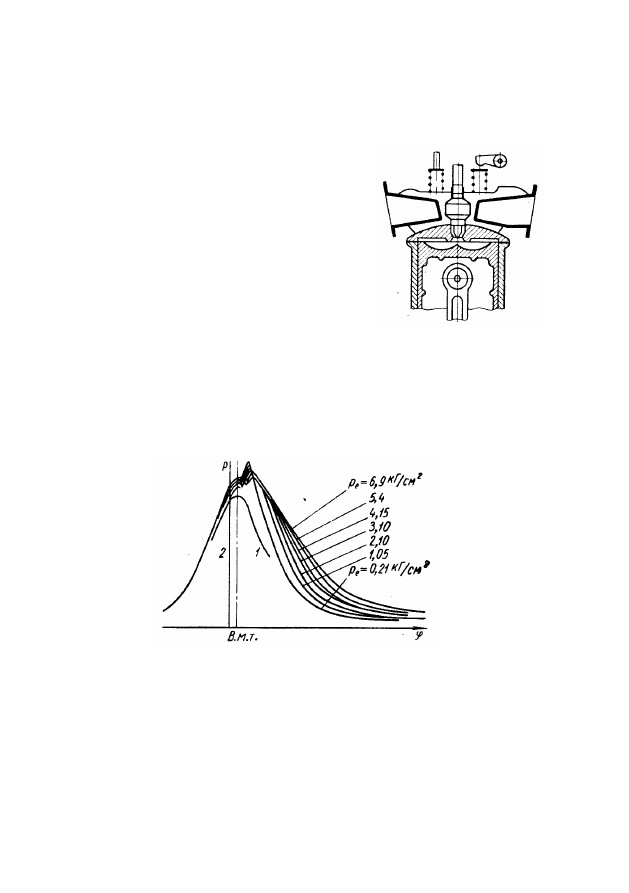

Рис.  173.  Догорание    топлива  на  линии  рас-

ширения  при  больших  нагрузках  в  двигателе

с камерой типа  «Комета» :



1 — сжатие-расширение;   2 — начало впрыска



Стремясь  поднять  температуру  стенок  горловины  камеры

и  ускорить  таким  образом  воспламенение,  было  решено

уменьшить количество воздуха в вихревой камере, чтобы





Рис. 172. Центрально рас-

положенная     предкамера

в   двигателе   с   четырех-

клапанной головкой





216

приблизить  в  большей  мере  состав  смеси  в  ней  на  малых

нагрузках  к  стехиометрическому  и  обеспечить  высокую

температуру  горения.  Было  хорошо  известно,  что  темпера-

тура  горловины  дополнительной  камеры  мало  изменяется

с  режимом  работы  двигателя  потому,  что  уже  на  умерен-

ной  нагрузке  в  ней  достигается  максимальная  температура

горения,  а  на  большей  нагрузке  испарение  и  распад  топ-

лива  вызывают  охлаждение  горловины  (см.  уменьшение

температуры  горения  в  бензиновых  двигателях  при  бо-

гатых  смесях,  абзац  182).  Уменьше-

ние  сферы  не  привело  к  уменьшению

стука  при  работе  на  холостом  ходу,

вероятно,  потому,  что  для  этого  сме-

шение  было  слишком  интенсивным.

Хотя  и  было  достигнуто  сокращение

периода  задержки  воспламенения,  но

в  целом  процесс  был  не  очень  «мяг-

ким».  В  связи  с  тем,  что  увеличился

объем  части  камеры  сгорания,  рас-

положенной  в  цилиндре,  появилась

возможность

создать

условия

для

лучшего  проникновения  горячих  га-

зов,  вытекающих  из  вихревой  камеры

в  воздух  главной  камеры  сгорания

в  основном  за  счет  придания  правиль-

ных  очертаний  углублению  в  днище

поршня,  расположенному  под  горловиной,  а  именно,

сделав  углубления  в  форме  двух  маленьких  круглых  ка-

мер  (рис.  174).  Так  была  создана  так  называемая  камера
«Комета-III»,  в  которой  было  получено  очень  хорошее

сгорание  и  одновременно  были  значительно  уменьшены

гидравлические  потери.  Двигатель  превратился  в  типич-

ный  предкамерный  двигатель  с  довольно  большой  пред-

камерой,  занимающей  около  50%  полного  объема  камеры

сгорания.  Как  минимальный  удельный  расход  топлива,

так  и  достижимое  значение  среднего  давления  цикла  были

значительно  улучшены  по  сравнению  с  первоначальной

конструкцией.



351.  Можно  достигнуть  основных  особенностей  работы

предкамерного  двигателя  другим  путем  —  впрыскивая

топливо  непосредственно  в  основное  пространство  горе-

ния,  но  направляя  его  так,  чтобы  часть  топлива  проникала

в дополнительную камеру. По такому принципу работает

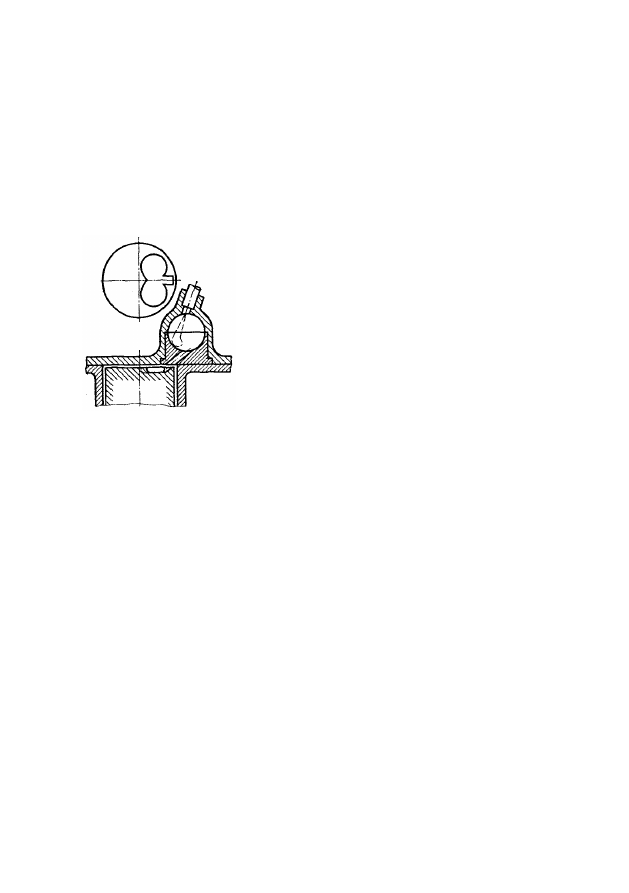

Рис.  174.  Усовершен-

ствованная  камера  сго-

рания

Рикардо

типа

«Комета»

с  улучшен-

ными  условиями  выте-

кания заряда в цилиндр





217

двигатель  с  так  называемой  воздушной  камерой,  о  которой

много  писалось  в  тридцатых  годах  и  которая  получила

распространение в двигателях некоторых моделей.



На  рис.  175  приведены  конструкции  таких  камер,

а  именно:  упомянутая  ранее  акрокамера,  более  поздняя

конструкция камеры сгорания типа Ланова, предложен-

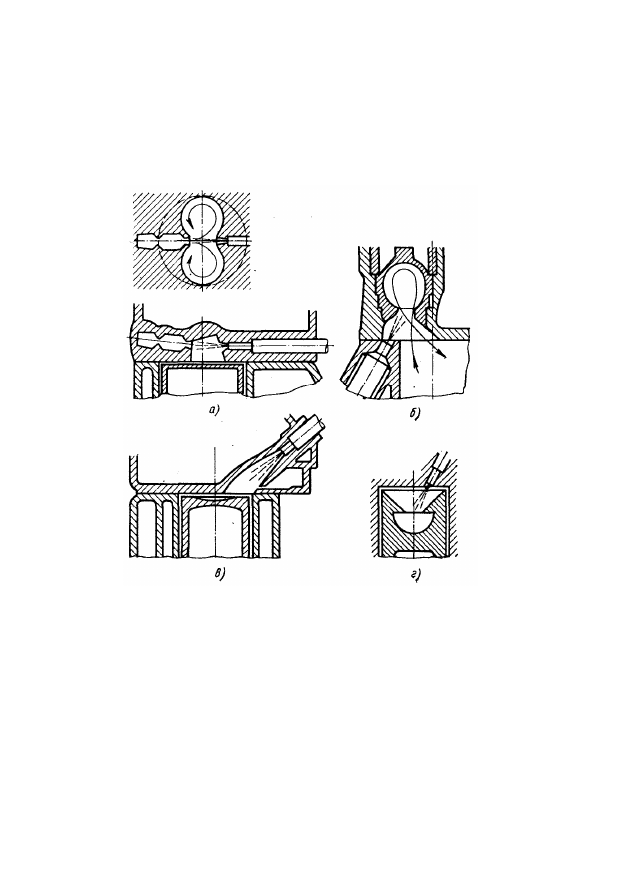

Рис.      175.      Камеры  сгорания    различных    типов  со  вспо-

могательными воздушными камерами:



а — Ланова;   б — Акро-Заурер;   в — ΜΑΗ;  г — Ακρο



ная  Ф.  Лангом  (создатель  насоса  и  форсунки  типа  Бош),

и  одна  из  ранних  конструкций  камеры  типа  ΜΑΗ.  В  дви-

гателе  с  акрокамерой  идея  первоначально  сводилась

к  впрыску  топлива  против  потока  воздуха,  вытекающего

при  расширении  из  дополнительной  камеры,  что  должно

было  привести  к  позднему  «мягкому»  горению.  В  дей-

ствительности  в  тех  двигателях,  которые  производились

коммерчески,   некоторая   часть   топлива   впрыскивалась



2239





218

в  дополнительную  камеру  при  относительно  раннем  начале

впрыска  топлива.  Влияние  чрезмерно  высоких  скоростей

воздуха  вблизи  горловины  на  воспламенение  уже  рас-

смотрено  (абзац  270).  Из-за  больших  гидравлических  и

тепловых  потерь  в  дополнение  к  высокой  интенсивности

горения  этот  двигатель  не  получил  применения.  В  двига-

теле  с  камерой  типа  Ланова  уже  намного  меньшая  часть

струи  попадает  во  вспомогательную  камеру,  а  истечение

газов  из  нее  в  основную  камеру  происходит  приблизи-

тельно  таким  же  образом,  как  в  двигателе  Рикардо
(рис.  175).  Результаты,  достигаемые  на  этом  двигателе,

иногда  оказывались  очень  хорошими,  но  чувствитель-

ность  его  к  моменту  воспламенения  очень  велика.  В  неко-

торых  двигателях  ΜΑΗ  функция  дополнительной  камеры

сводилась  лишь  к  турбулизации  заряда  на  поздней  стадии

горения в правильно выбранном месте.



352.  В  двигателях  с  вихревой  камерой,  предкамерой  и

камерой,  имеющей  воздушный  аккумулятор,  имеет  место

неполное  горение  в  одной  из  частей  камеры  из-за  недо-

статка  воздуха  и  истечение  газов,  образовавшихся  в  итоге

горения,  в  другую  часть  камеры.  О  составе  этих  газов  очень

мало  известно.  В  дополнение  к  СО  и  Н

2

  возможно,  с

одной  стороны,  образование  альдегидов  и,  с  другой  сто-

роны,

продуктов

распада

углеводородов,

содержащих

большой  процент  углерода.  Эти  газы  могут  способствовать

увеличению  отложений,  если  каналы,  соединяющие  обе

части  камеры,  расположены  на  периферии  цилиндра.

О  действительном  влиянии  этих  каналов  на  работу  дви-

гателя  также  мало  сведений.  Имеются,  впрочем,  данные

о  том,  что  в  смазочном  масле  вихрекамерных  двигателей

обнаруживается  относительно  много  сажи  и  что  в  пред-

камерных  дизелях  больше  лаковых  отложений  на  поршне,

чем  в  двигателях  с  непосредственным  впрыском

1

.  Послед-

нее  явление  может  быть  скорее  следствием  высокой  темпе-

ратуры  поршня,  которая  при  прочих  равных  условиях

в  предкамерном  двигателе  выше,  чем  в  двигателе  с  непо-

средственным

впрыском,

из-за

сильной

турбулизации,

вызываемой  горящими  газами,  вытекающими  с  большими

скоростями из предкамеры в основную камеру сгорания»



1

  Это  относится  к  случаю  применения  минеральных  смазочных

масел.  При  использовании  современных  масел  с  присадками  ни  в  одно»*

из  двигателей  не  наблюдаются  чрезмерные  загрязнения  деталей  и

смазочного масла.
