39

газов,  сгоревших  в  течение  начального  периода,  на

диаграммах

давления

отражено

явление,

именуемое

периодом  задержки  или  задержкой  воспламенения
(рис.  19,  а),  хотя  оно  ни  в  коей  мере  не  идентично  периоду

задержки  или  индукционному  периоду  при  одновремен-

ном  взрыве  (объемном  самовоспламенении).  Сходство

лишь  в  том,  что  в  течение  этого  периода  также  не  наблю-

дается  ощутимого  увеличения  давления.  Указанному  яв-

лению

экспериментаторами

не

уделялось

достаточного

внимания,  и  это  очень  жаль,  так  как  доказано,  что  оно

очень  важно  для  изучения  специальных  проблем  в  двига-

телях с искровым зажиганием (см. абзац 156),




ДИФФУЗИОННОЕ ГОРЕНИЕ

74.  Как  следует  из  самого  определения,  этот  тип  горе-

ния  имеет  место  при  условиях,  когда  скорость  реакции

значительно  выше  скорости  смешения  реагентов.  В  этом

случае  исследование  полностью  сводится  к  изучению  про-

цесса  смешения,  который  можно  представить  как  смешение

двух  концентричных  потоков  газа  (см.  рис.  8).  При  этом

принимают,  что  газ,  протекающий  внутри,  должен  сме-

шаться  с  газом,  текущим  снаружи,  проникая  в  него  с  оди-

наковыми  во  всех  направлениях  скоростями.  Если  оба  по-

тока  ламинарны,  то  смешение  происходит  за  счет  молеку-

лярной  диффузии,  когда  скорость  диффузии  для  каждого

компонента  газа  пропорциональна  градиенту  концентра-

ции  и  его  частному  коэффициенту  диффузии  D.  Последний

зависит  от  средней  скорости  диффундирующих  частиц,

и  так  как  в  случае  газа  энергия  в  среднем  всегда  распре-

делена  одинаково,  то  D  оказывается  более  высоким  для

малых  легких  частиц,  чем  для  тяжелых.  Как  широко  из-

вестно,  Η

2

  диффундирует  очень  быстро,  а  тяжелые  угле-

водороды  значительно    медленнее.      Для    метана    коэффи-

циент диффузии D примерно равен 0,5 см

2

/сек.

75.  Реакция  горения  происходит  в  полученной  таким

образом  зоне  смешения,  причем  вопрос  о  том,  каким  обра-

зом  развивается  процесс,  важен  только  с  точки  зрения  из-

лучения  и  возможности  сажеобразования  (см.  абзац  128

и  дальше).    Было  найдено,    что  кислород  диффундирует

в  зону  смешения  быстрее,  чем  азот,  вследствие  того,  что  он

существует  не  только  в  виде  молекул  О

2

,  но  также  в  форме

О и ОН.



40

76.  За  исключением  маленьких  газовых  горелок,  в  ко-

торых  выключена  подача  воздуха,  процесс  смешения,  опи-

санный  выше,  на  практике  не  осуществляется;  потоки

обычно  турбулентны.  При  этом  части  объема  одного  газа

переносятся в другой, и наоборот, за счет турбулентности.



Вследствие  этого,  как  и  в  случае  фронта  пламени  при

постепенном  взрыве  (абзац  62),  площадь  поверхности,

разграничивающей  два  потока  газа,  значительно  увеличи-

вается;  при  этом  ускорения  процессов  смешения  и  сгора-

ния

оказываются

совершенно

аналогичными.

Следует

помнить,  что  при  таком  характере  движения  газов  и  соот-

ветствующем  ускорении  процесса  исчезают  различия  в  по-

ведении  газовых  компонентов.  Тоул  и  Шервуд  [6],  на-

пример,  обнаружили  одинаковую  диффузию  СО

2

  и  Н

2

,

имеющих  резко  различные  значения  коэффициента  диффу-

зии  D,  в  сильно  турбулизированный  воздух  (Re  =  90  000).

При  умеренной  турбулентности  и  наличии  ламинарного

пограничного  слоя  скорости  диффузии  различных  газов

могут  быть  различны  в  соответствии  со  значениями  D.

То  же  самое  происходит  со  скоростями  постепенного

взрыва:  в  камерах  сгорания  с  повышенной  турбулизацией

различия  в  значениях  нормальной  скорости  сгорания  прак-

тически  не  влияют  на  действительную  скорость  сгорания,

в  то  время  как  при  слабой  турбулентности  это  влияние

обнаруживается.



77.  Сгорание  в  дизеле,  начиная  с  момента,  когда  про-

изошло  воспламенение,  в  большой  мере  имеет  характер

диффузионного.  Достижение  быстрого  и  полного  сгорания

зависит  в  основном  от  смешения.  Проблема  смешения  ста-

новится  особенно  трудной,  если  процесс  горения  должен

проходить  при  использовании  наибольшей  части  воздуш-

ного  заряда  для  того,  чтобы  обеспечить  достижение  макси-

мально  возможного  среднего  давления  цикла  при  одновре-

менно  высокой  экономичности.  Степень  требований  в  от-

дельных  случаях  различна.  Так,  крупные  дизели  для  под-

держания  в  них  термических  напряжений  на  приемлемом

уровне  работают  с  большим  избытком  воздуха,  в  то  время

как  в  малых  быстроходных  дизелях  часто  особенно  важно

достигнуть  максимальной  удельной  мощности,  а  для  этого

нужно  использовать  как  можно  лучше  располагаемый

кислород.



Смешение  топлива  с  воздухом  в  первую  очередь  дости-

гается за счет значительных относительных перемещений:





41

струи  топлива  проникают  в  глубь  пространства  сгорания,

а  воздух  сам  в  ряде  случаев  приводится  в  сильное  движе-

ние.

Завершению

горения

способствует

молекулярная

диффузия,  обеспечивающая  смешение  в  самых  небольших

вихревых и неподвижных зонах смеси (абзац 63).




ПРОМЕЖУТОЧНЫЕ ПРОЦЕССЫ МЕЖДУ ОДНОВРЕМЕННЫМ
И ПОСТЕПЕННЫМИ ВЗРЫВАМИ

78.  Из-за  специфических  условий,  таких,  например,

как  высокая  начальная  температура,  неравномерное  рас-

пределение  температур  и  неоднородность  составов  смеси,

могут иметь место промежуточные процессы, которые соче-



Рис.   24.    Переход   от



самопроизвольного

к постепенному взрыву:



1 — оптимальные условия

по составу смеси и темпе-

ратуре.  Стрелками  пока-

зано  направление  разви-

тия постепенного взрыва



тают  два  рассмотренных  выше  типа  горения.  Остановимся

вкратце  на  этих  процессах  ввиду  их  практической  важ-

ности.



79.

В  случае  неравномерного  температурного  поля

одновременный  взрыв  произойдет  раньше  в  той  части  за-

ряда,  где  температура  была  максимальной.  Из-за  измене-

ния  температуры  по  времени,  происходящего,  как  описано

в  абзаце  37,  образуется  постоянно  возрастающий  градиент

температуры,  так  что  создавшиеся  условия  благоприят-

ствуют  распространению  постепенного  взрыва,  иницииро-

ванного  в  одной  точке  (очаге  зажигания,  рис.  24).  Ско-

рость  распространения  постепенного  взрыва  в  этом  случае

будет  выше,  чем  в  смеси,  в  которой  не  было  предпламен-

ных  реакций.  В  разбираемом  случае  в  смеси  перед  распро-

странением  пламени  уже  образовались  более  или  менее

значительные  количества  радикалов.  Кроме  того,  вслед-

ствие  внезапного  расширения  в  очаге  зажигания  может

возникнуть и распространиться волна давления, которая







42

через

адиабатное

сжатие

способствует

одновременному

воспламенению  смеси  и  таким  образом  обеспечивает  рас-

пространение  горения  со  скоростью  звука  (или  с  большей

скоростью  в  случае  большой  амплитуды  давления).  Рас-

пространение  горения  этого  типа  оказывается  сходным

с  распространением  детонации  (абзац  46),  но  в  данном  слу-

чае  импульс  давления  не  является  носителем  всей  энергии,

а лишь возбуждает начало процесса.



80.  В  таких  случаях  может  иметь  место  не  распростра-

нение  пламени,  а  самоуправляемое  перемещение  зоны

реакции, что и наблюдается при сгорании смеси в трубах,

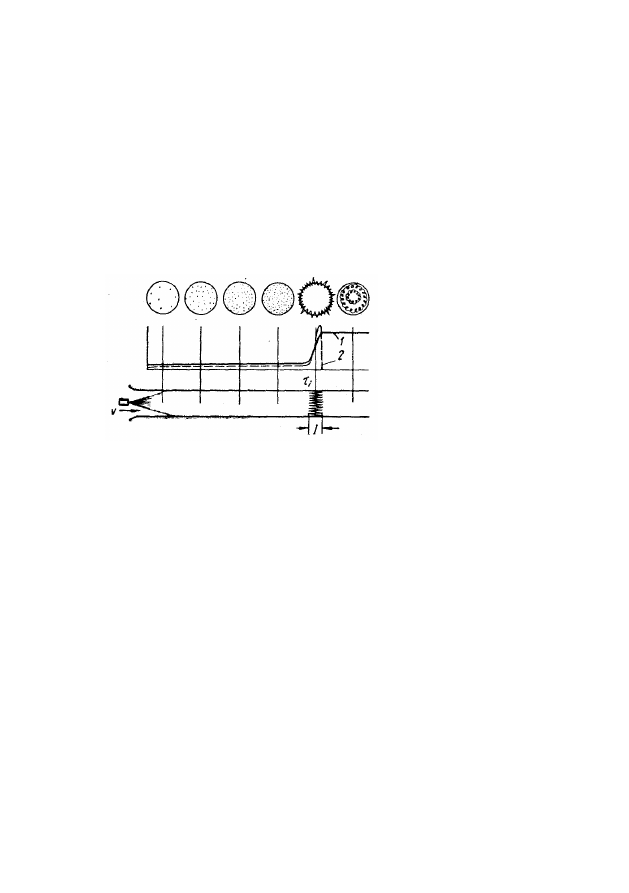

Рис. 25.   Схема  само-

произвольного    взрыва

в     трубе    по   методу

Петера Ллойда:



/ — зона   горения;   1 —

температура;       2 — ско-

рость   реакции



возникшем  в  результате  самовоспламенения  [7].  Если

гомогенная  смесь  пропускается  через  трубу  в  виде  турбу-

лентного  потока,  имея  достаточно  высокую  начальную  тем-

пературу,  то  за  период  индукции  потоком  будет  пройдено

определенное  расстояние,  в  конце  которого  образуется

зона  реакции  (рис.  25).  Здесь  имеется  внешнее  сходство

с  возникновением  постепенного  взрыва,  однако  на  самом

деле  условия  существенно  иные.  Скорость  движения  смеси

может  регулироваться  по  желанию  в  широких  пределах,

и  при  этом  перенос  тепла  или  радикалов  из  зоны  реакции

не будет влиять на несгоревшую смесь.



81.  Упомянутое  явление  может  представлять  интерес

для  осуществления  непрерывного  горения  в  камерах

сгорания  газовых  турбин  и  реактивных  двигателей,  где

трудно  поддерживать  режим  постепенного  взрыва,  для

которого  необходимы  либо  сравнительно  низкие  скорости

течения  и,  следовательно,  очень  большие  проходные  сече-

ния,  либо  в  противном  случае  очень  высокая  степень

турбулентности,  связанная  с  большими  потерями  энергии.

Вследствие того, что термодинамические циклы упомяну-
