23

заряда,  и  определенное  перемещение  газов.  Эти  явления

типичны для случая постепенного взрыва.



45.  Теоретическое      рассмотрение      интенсивности      им-

пульса,  создаваемого  при  сгорании,  ведет  к  разделению

общего  случая    распространения    горения  на  два  типа.

В  первом,  нормальном  для  поршневых  двигателей  слу-

чае  реакции  развиваются  относительно  медленно  и  дав-

ление  в  зоне  реакции  остается,  в  сущности,  неизменным.

При      этом      импульс      слаб      и      распространение      пламени

происходит  за  счет  теплопроводности  и  диффузии  ради-

калов.  Во  втором  случае  в  результате  внезапности  реак-

ции    имеет  место  кратковременное    повышение  давления

в  зоне  реакции,  вследствие  чего  создается  импульс  высо-

кого    значения,    оказывающий      влияние    на      распростра-

нение реакции.



В  первом  случае  скорость  фронта  пламени  лежит

в  пределах  от  нескольких  десятков  сантиментров  до  не-

скольких  десятков  метров  в  секунду.  Во  втором  же  она

достигает  значений,  превышающих  скорость  звука;  при

этом  реакция  идет  в  детонационной  волне,  возникшей

в  результате  самого  сгорания  и  распространяющейся  за

счет  сжатия  во  фронте  волны.  Появлению  такой  детона-

ционной  волны  должен  обязательно  предшествовать  опре-

деленный период нормального распространения пламени.



46.  Детонационная  волна  хорошо  известна  из  лите-

ратуры    по  исследованию  сгорания    в  длинных  трубах,

причем  идентичность    названия    с  явлениями  детонации

в  бензиновых  двигателях    ведет    к    изрядной    путанице.

Для  уменьшения  этой  путаницы  и  учитывая,  что  дето-

национная  волна  (открытая  Бертело—Вьиле  и  Малард—

Ле  Шателье.,  описанная  Диксоном  и  в  дальнейшем  иссле-

дованная  многими  другими  [4])  не  наблюдается  при  сго-

рании  в  двигателях  из-за  небольшого  пути  пробега  фронта

пламени,  в  дальнейшем  она  рассматриваться  не  будет.

Применение  термина  «детонация»  в  обоих  случаях  свя-

зано просто с аналогичным звуковым эффектом.

47.  Для  дальнейшего  рассмотрения  примем  во  вни-

мание  то,  что  в  результате  процесса  сгорания,  протекаю-

щего  в  элементарной  части  пространства  горения,  соот-

ветствующая  часть  объема  газа  расширяется,  и  это  спо-

собствует  как  общему  увеличению  давления,  так  в  рав-

ной    степени    перемещению    газовой    смеси    и    продуктов

сгорания в камере сгорания.



24

48.  Скорость  сгорания  просто  определить  методом

мыльных  пузырей,

когда

осуществляется  центральное

зажигание [4]. В случае, когда горючая смесь находится

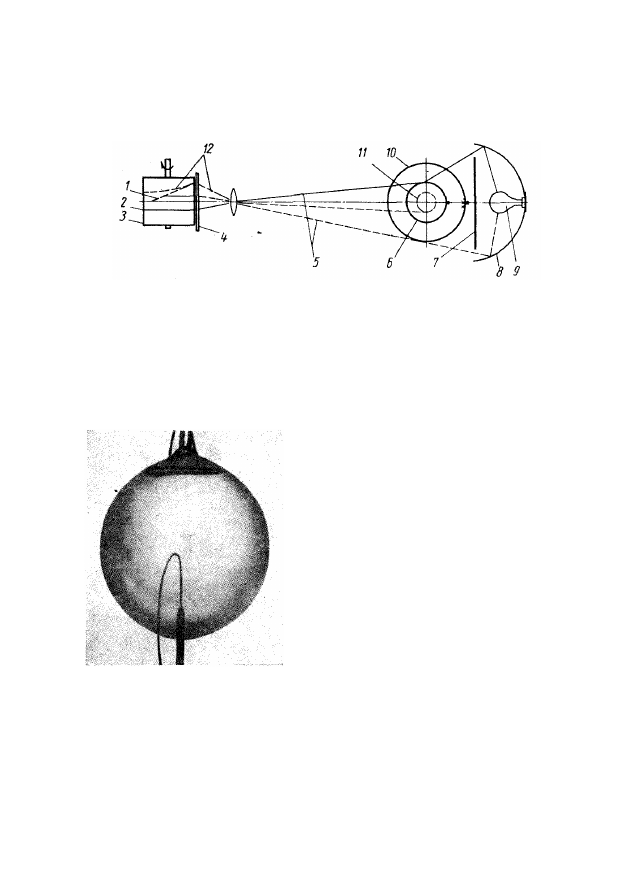

Рис.    17.  Схема  для  измерения  скорости  распространения  пламени  по

методу мыльного пузыря, предложенного Беккером:



1  —  след  пламени;  2  —  след  первоначального  диаметра  пузыря;  3  —  пленка

на  барабане;  4  —  Щель  и  затвор  камеры;  5  —  отраженный  свет;  6  —  пузырь

первоначального  диаметра;  7  —  экран;  8  —  рефлектор;  9  —источник  света;

10 — пузырь конечного диаметра;  11 — фронт пламени;  12 — след диаметра



пузыря



в  состоянии  покоя,  скорость  сгорания  по  отношению

к  горючей  смеси  называется  нормальной  скоростью  сго-

рания. Из-за упомянутых перемещений не эта скорость



наблюдается

непосредственно

на  вращающемся  зеркале  или

экране.  Наблюдается  видимая

скорость,

которую

назовем

для  большей  точности  изло-

жения

видимой

скоростью

пламени  (не  «сгорания»).  Если

смесь  находится  в  состоянии

турбулентного

движения,

то

скорость

распространения

пламени

может

значительно

превышать

нормальную

ско-

рость  сгорания,  так  как  она

включает

компоненты

ско-

рости

самого

газа.

Именно

поэтому

предпочтителен

тер-

мин

«скорость

пламени».

Среднюю

скорость  пламени

в

направлении,

перпендику-

лярном  к  фронту  пламени  (или  части  фронта  пламени,

достаточно  большой  для  осреднения)  по  отношению

к несгоревшей смеси, назовем действительной или абсо-







Рис. 18. Мыльный  пузырь Бек-

кера, подготовленный для цен-

трального зажигания





25

лютной  скоростью  пламени.  Если  смесь  находится  в  по-

кое,  эта  скорость  обычно  идентична  нормальной  скорости

сгорания.



49.  Метод  мыльных  пузырей,  предложенный  Беккером

(рис.   17,   18 и  19, а, б), является простейшим методом





получения

сферического

распространения

взрыва

при

постоянном  давлении.  В  числе  других  Фиок  и  его  сотруд-

ники,  используя  этот  метод,  провели  очень  точные  изме-

рения скоростей и температур пламени   [2, 4].



При  применении  этого  метода  каждый  сферический

слой

подвергается

последовательно

воздействию  возра-

стающего давления изнутри, и мыльный пузырь расши-

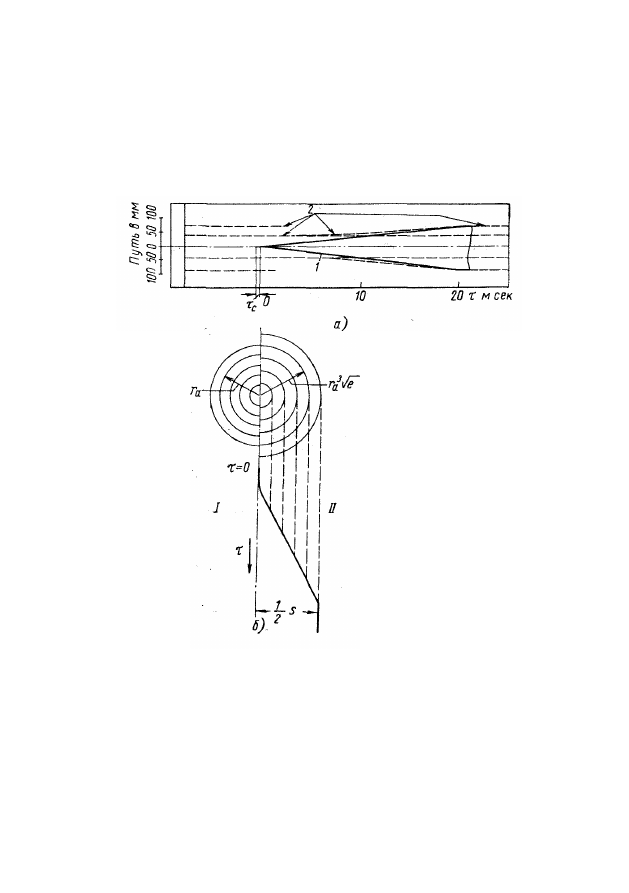

Рис. 19. К определению ско-

рости распространения  пла-

мени по методу Беккера:



а  —  регистрация  пламени;  б  —

формирование  регистрации;

/  —  состояние  заряда  перед  сго-

ранием;  //  —  состояние  заряда

после  сгорания;  1  —  след  пла-

мени;  2  —  след  оболочки;  s  —

путь пламени





26

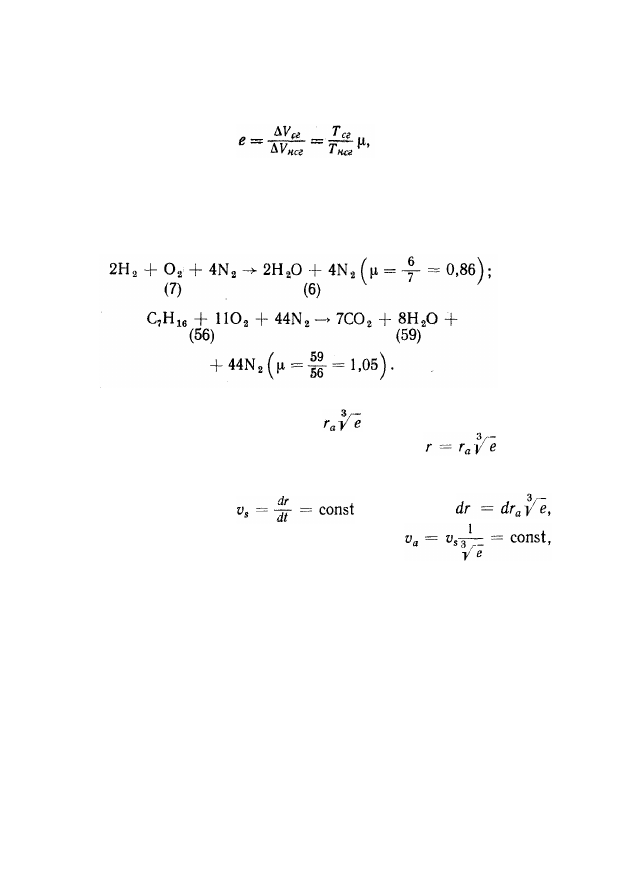

где  μ  —  коэффициент  молекулярного  изменения  или  от-

ношение числа молей  после и до сгорания.



Этот  коэффициент  может  существенно  различаться

в  действительных   процессах  сгорания.



Пример:





После  сгорания  каждая  сфера,  имевшая  радиус  r

а

,

занимает  сферу  с  радиусом

  (рис.      19,  б),    причем

только    сгоревшая    часть    с    радиусом

  оказы-

вается  видимой.  Выяснилось,  что  после  короткого  на-
чального  периода    устанавливается  постоянная    видимая
скорость  пламени

.  Так  как



то      абсолютная      скорость      пламени



чего  и  следовало  ожидать,  так  как  условия  сгорания  смеси
остаются  неизменными.  Исключение  составляет  только
смесь,  расположенная  непосредственно  вокруг  электро-
дов,  где  сильное  искривление  поверхности  сферы  может
приводить  к  более  благоприятным  условиям  охлаждения
и  соответственно  к  меньшей  скорости  распространения
пламени.



50.  Явления  воспламенения  и  распространения  пла-

мени  оказываются  значительно  более  сложными  и  в  боль-

шей  мере  приближающимися  к  имеющим  место  в  двига-

теле  в  случае  сферической  бомбы  с  центральным  зажи-

ганием,  использованной  Льюисом  и  фон  Эльбе,  которые

рассмотрели,  в  частности,  количественный  пример  взрыва

озона   [2].  В этом случае наблюдения  проводились не





ряется приблизительно по следующему  закону:  степень

расширения
