3.
Топливо, масло, охлаждающая жидкость и вспомогательные материалы дизелей WP12
3.1. Топливо
Летнее время: Дизельное топливо марки 0
Зимнее время: Обычно используется дизельное топливо марки -10. При температуре воздуха ниже -20 оС следует использовать дизельное топливо марки -20. При наружной температуре ниже -30 оС, следует использовать дизельное топливо марки -35.
Внимание: Применяемое дизельное топливо должно соответствовать национальному стандарту GB17691-2005, Приложение C.
3.2. Масло дизелей
Емкость масла дизелей: 36L. Емкость масла определяется по меткам на масломерном щупе.
Подбор масла: Для обеспечения безопасной и надежной эксплуатации ваших дизелей подберите масла категории 15W/40CF-4 или 20W/40CF-4. В том числе масло 15W/40CF-4 может использоваться при температуре -15 оС??30 оС, 20W/40CF-4 --10 оС??30 оС (рекомендуется использовать специальные масла для дизелей марки "Weichai Power").

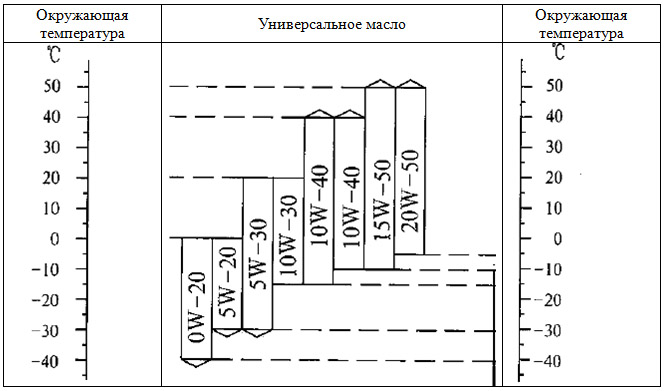

Таблица 4 Таблица подбора марок масла
Внимание: Для дизелей WP12 не допускается использование масел классов CE, CD, CC, CB, CA. Фильтроэлементы необходимо одновременно заменить при каждой замене масла!
3.3. Смазывание натяжных роликов двигателя Wechai WP12
Для смазывания натяжных роликов следует использовать смазку на основе лития (см. стандарт GB5671-85).
3.4. Антифриз системы охлаждения двигателя Wechai WP12
В качестве добавки в охлаждающей жидкости применяется этиленгликоль. При этом допускается использовать незамерзающие добавки хорошего качества национального производства. Конкретные методы применения см. в соответствующей инструкции по эксплуатации. Рекомендуется использовать следующие два вида незамерзающих добавок:
Незамерзающая добавка длительного действия типа JFL-336.
Незамерзающая добавка длительного действия типа FD-30
Внимание: периодическая замена незамерзающих добавок длительного действия должна осуществляться по соответствующим требованиям. Расчет незамерзающей добавки (для справок)
Общий объем охлаждающей жидкости: 40 L (для двигателей с радиаторами)
Проверьте текущую температуру антифриза: -20?
Требуемая минимальная температура незамерзания: -30?

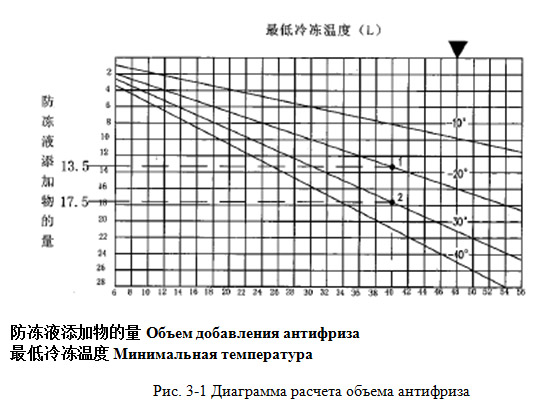

Метод расчета: Через точку общего объема охлаждающей жидкости по горизонтальной оси "40L" нарисовать вертикальную линию, получаются точки пересечения 1 и 2 с диагональными линиями вышеизложенных температур- 20? и -30? (см. рис. 3-1).
Получаете: объем антифриза при температуре- 20? - 13,5 L.
Разница между объемами антифриза при температуре- 30? и - 20? - 4L.
Следует добавить 50% разницы между ними. Потому что перед заправкой антифриза необходимо слить часть охлаждающей жидкости. Таким образом, часть антифриза тоже слилась вместе с охлаждающей жидкостью.
И поэтому объем антифриза, который нужно добавить: 4L?50%?4L =6L.
3.5. Вспомогательные материалы Таблица 5
|
№ пп |
Наименование |
Цвет |
Назначение и применение |
|
1 |
Molykotte Pulver (Мелкий молибденовый порошок) |
Черный |
Нанесение на наружную поверхность вкладыша цилиндра, на прокладки на входе/выходе и на прокладку турбокомпрессора для предотвращения взаимного износа |
|
2 |
Molkotte G..u.plus Смазка дисульфидная молибденовая |
Темно-серый |
Нанесена ровным слоем на стержень клапана (предварительная смазка) |
Таблица 6 Справочная таблица применения клея на дизеле Wechai WP12
|
Наименование |
Основное назначение |
Место нанесения |
Применчание |
|
Локтайт 242 |
Предназначен для фиксации резьбовых соединений работающих в условиях вибрации, наноситься на резьбу |
Болты на картерах маховиков Болты упорного диска распределитльного вала Болты вала шестерен для привода распределительного механизма кулачкового вала Болты паразитной шестерни Болты передней крышки Болты блока масляных фильтров Болты охладителей масла Пробки регулирующих клапанов охладителей масла Болты фиксирующих устройств труб масляных насосов Резьбы на концах валов компрессоров Болты фильтров Болты фиксирующих устройств датчиков и жгута проводов |
Можете предварительно нанести клей Dril-oc204 для резьбы |
|
Локтайт 262 |
Нанести на наружную поверхность резьбы. Предназначен для фиксации резьбовых соединений |
Вспомогательные болты головки цилиндров |
|
|
Локтайт 271 |
Фиксация резьбовых соединений |
Чашевидные пробки масляных отверстий |
|
|
Локтайт 277 |
Для уплотнения между стержнями и отверстиями |
Прочие чашевидные пробки |
|
|
Локтайт 270 |
Для уплотнения верхней поверхности головки цилиндров |
Трубы толкателей — головки цилиндров |
|
|
Локтайт 518 (модифицированная версия клея Локтайт 510) |
Уплотнение гладких металлических поверхностей |
Плоскость сопряжения блоков-картеров и коробки коленчатого вала Соединительные плиты между передней частью корпуса и передней крышкой, задней торцевой плоскостью и картера маховика Плоскость сопряжения масляных фильтров и коробками коленчатого вала Задняя крышка водяного насоса — передняя торцевая плоскость Поверхность сопряжения блоков цилиндра и крышки масляного охладителя Поверхность сопряжения блока цилиндра и трубы заливки масла |
|
