СТАРТЕР С-26 ДВИГАТЕЛЕЙ ЯАЗ-М204 и ЯАЗ-М206

Стартер СТ-26 с реле включения РС-26 (рис. 87) предназначен для пуска двигателя и представляет собой четырехполюсный электродвигатель постоянного тока с последовательным (сериесным) возбуждением, питаемый от аккумуляторных батарей и предназначенный для кратковременной работы.

Шестерня стартера вводится в зацепление с венцом маховика двигателя при помощи реле включения с приводным механизмом, смонтированным на корпусе стартера, а выводится из зацепления автоматически после пуска двигателя.

Стартер СТ-26 предназначен для работы в однопроводной системе, где обратным проводом является масса двигателя или автомобиля.

Для доступа к щеткам и осмотра коллектора в крышке со стороны коллектора имеются окна, закрытые снаружи защитной лентой с уплотняющей прокладкой.

Стартер включается пусковой кнопкой.

Вал стартера вращается в трех бронзовых подшипниках. Подшипники смазываются с помощью фильцев, к которым смазка периодически подводится через масленки с закрывающимися крышками.

Техническая характеристика Стартера СТ-26

Номинальное напряжение, в..........................................24

Максимальная мощность, л. с........................................11

Емкость аккумуляторных батарей, соответствующая максимальной мощности стартера, а-ч................................................224

Ток холостого хода, а, не более ....................................125

Число оборотов холостого хода в минуту при напряжении 24 в, об/мин,

не менее ..........................................................5000

Режим полного торможения при моменте, равном 6 кгм:

потребляемый ток, а, не более..................................900

напряжение на зажимах стартера, е, не более..................6

Напряжение включения реле стартера, е, не более ..................18

Направление вращения (со стороны привода) ............Правое

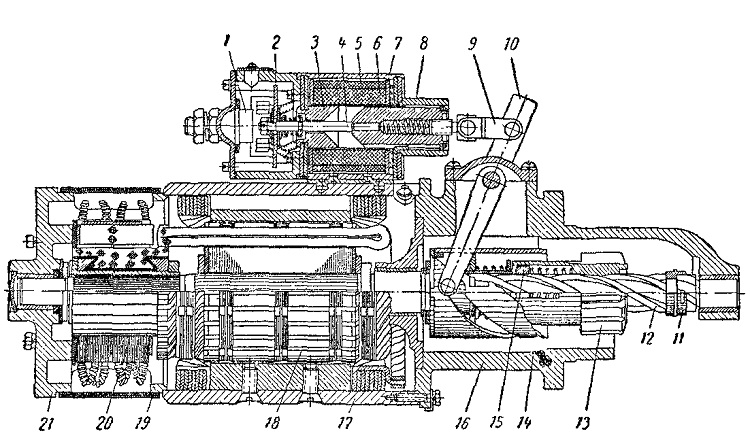

Рис. 87. Стартер СТ-26:
1 — контактный болт главной цепи; 2 — контактный диск; 3— неподвижный сердечник; 4 — бронзовый стержень контактного диска; 5 — втягивающая обмотка; 6 — удерживающая обмотка; 7 — корпус реле;
8 — якорь; 9 — тяга; 10 — включающий рычаг; 11 — упорное кольцо;
12 — ленточная резьба; 13—приводная шестерня; 14 — барабан привода; 15 — ведущая гайка шестерни; 16 — крышка; 17 — корпус стартера; 18 — якорь; 19 — защитная лента; 20—щеткодержатель; 21—крышка
