ЯАЗ-М204 и ЯАЗ-М206. КРИВОШИПНО-ШАТУННЫЙ
МЕХАНИЗМ
ЯАЗ-М204 и ЯАЗ-М206. КОЛЕНЧАТЫЙ ВАЛ
Коленчатые валы двигателей ЯАЗ-М204 (рис. 19) и ЯАЗ-М206, штампуются из
марганцовистой стали 50Г.
Коленчатый вал двигателей ЯАЗ-М204 имеет пять коренных опор, а
двигателей ЯАЗ-М206 — семь. К щекам первого и последнего колен болтами
из легированной стали прикреплены противовесы. После ввертывания болтов
их головки приваривают к противовесам.
Валы с противовесами и пробками масляных каналов динамически балансируют
с точностью до 30 гсм.
Диаметр шеек для коренных подшипников равен 88,9 мм, а для шатунных —
69,85 мм.
Шатунные шейки коленчатого вала для двигателей ЯАЗ-М204 расположены под
углом 90° в соответствии с порядком работы цилиндров 1—3—4—2.

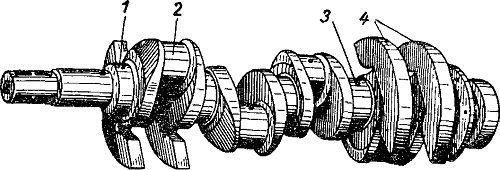

Рис. 19. Коленчатый вал двигателей ЯАЗ-М204:
1 и 3 — коренные шейки; 2 — шатунная шейка; 4 — противовесы
На двигателях ЯАЗ-М206 шатунные шейки расположены
под углом 60° в соответствии с порядком работы цилиндров 1—5—3—6—2—4.
Шатунные и коренные шейки соединяются масляными каналами.
На переднем конце коленчатого вала, на шпонках, установлены шестерня
привода масляного насоса и шкив привода вентилятора и генератора.
Кроме того, на двигателях ЯАЗ-М206 на шкиве коленчатого вала закреплен
гаситель крутильных колебаний, представляющий собой маховик, который
привулканизирован слоем резины к фланцу. Фланец привернут к шкиву
коленчатого вала. Надежная работа устройства возможна только при
одновременной установке двух гасителей (одного гасителя с малым
маховиком, другого — с большим).
При эксплуатации двигателя необходимо наблюдать за состоянием гасителей
и не допускать работы двигателя без гасителей или с гасителями, имеющими
видимые разрушения резинового слоя.
Передний конец коленчатого вала (рис. 20) уплотняется двумя сальниками,
рабочая кромка которых соприкасается непосредственно с полированной
шейкой коленчатого вала.
На заднем конце коленчатого вала (рис. 21) имеется
фланец и цапфа, на которую установлена распределительная шестерня,
прикрепленная к фланцу болтами с пружинными шайбами.
Отверстия во фланце и в шестерне расположены так, что шестерню можно
установить на валу только в определенном положении.
В отверстия заднего торца вала, обработанные с большой точностью,
запрессованы два установочных штифта для фиксации маховика.
Задний конец коленчатого вала уплотнен также двумя сальниками,
установленными за фланцем распределительной шестерни.

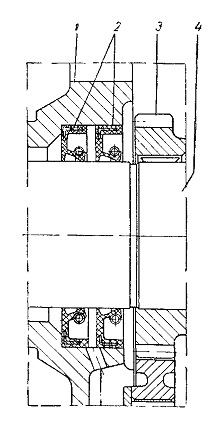

Рис. 20. Уплотнение переднего конца коленчатого
вала:
1 — передняя нижняя крышка; 2 — сальники; 3—шестерня привода масляного
насоса: 4—коленчатый вал

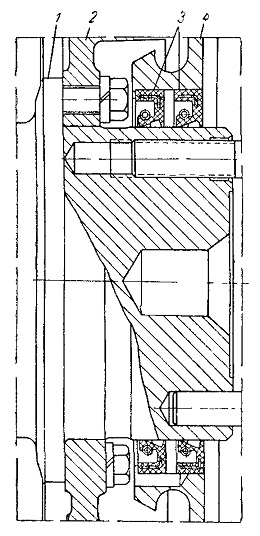

Рис. 21. Уплотнение заднего конца коленчатого
вала:
1 — коленчатый вал; 2 — распределительная шестерня коленчатого вала; 3 —
сальники: 4 — картер маховика
