Стенные часы с боем (пружинный завод)

Работа механизма боя стенных часов с боем (пружинный завод)

Работа механизма боя этих часов, как работа механизмов боя любых часов, состоит из двух этапов: подготовки механизма боя и непосредственно боя.

Подготовка механизма боя происходит следующим образом: за 3—5 минут до начала боя, когда минутная стрелка будет находиться между цифрами 5—6 или 11 —12, один из штифтов минутника (или одно крыло подъемной шайбы) поднимет первое плечо — подъемное — рычага отмыкания. Подъем первого плеча вызовет подъем и второго плеча, так как оба рычага укреплены на одной оси. Второе плечо, поднимаясь, отведет в сторону первое плечо рычага замыкания, которое в свою очередь отведет и второе его плечо.

Отходя в сторону, рычаг замыкания освободит штифт первого стопорного колеса, который раньше упирался в колено второго плеча рычага замыкания. Колесная система механизма боя начнет вращаться, так как штифт первого стопорного колеса не будет больше удерживаться плечом рычага замыкания. Но колесная система механизма боя сразу же прекратит работу, как только штифт второго стопорного колеса упрется в поднятое второе плечо рычага отмыкания. Второе стопорное колесо в это время сделает полоборота. Одновременно с подъемом рычага замыкания поднимется и рычаг отсчета. Этим заканчивается первый этап работы механизма боя.

Второй этап происходит следующим образом: по истечении
3—5 минут, оставшихся до начала боя, минутник, продолжая непрерывно вращаться, займет такое положение, что первое

плечо рычага отмыкания упадет со штифта минутника, на котором он находился. Одновременно упадет и второе плечо рычага отмыкания, штифт второго стопорного колеса будет снова свободным, и колесная система придет опять в действие (если пружина механизма боя находится в заведенном состоянии). Л^еханизм боя будет работать до тех пор, пока рычаг отсчета не упадет в следующий вырез между выступами счетного круга. Количество отбиваемых ударов зависит от длины выступа.

Счетный круг так же, как и счетное колесо, имеет одиннадцать различных по длине выступов. Удары получаются при взаимодействии колена узла боя со штифтами подъемного колеса (или с зубьями звездочки), что вызовет отвод узла боя с последующим его падением и ударом по звукопружине.

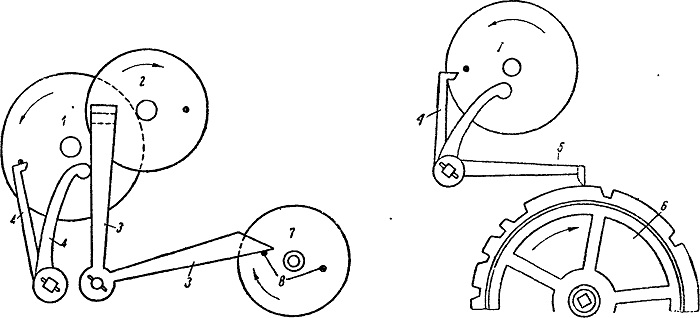

Рис. 59. Механизм боя часов улучшенной конструкции: 1—первое стопорное колесо; 2—второе стопорное колесо; 3—рычаг отмыкания; 4—рычаг замыкания; 5—рычаг отсчета; 6—счетный круг; 7—минутник,8—штифты минутника
