Секундомер часов наручных механических (Заря, луч, Восток, Ракета, Чайка, Полёт). Ремонт

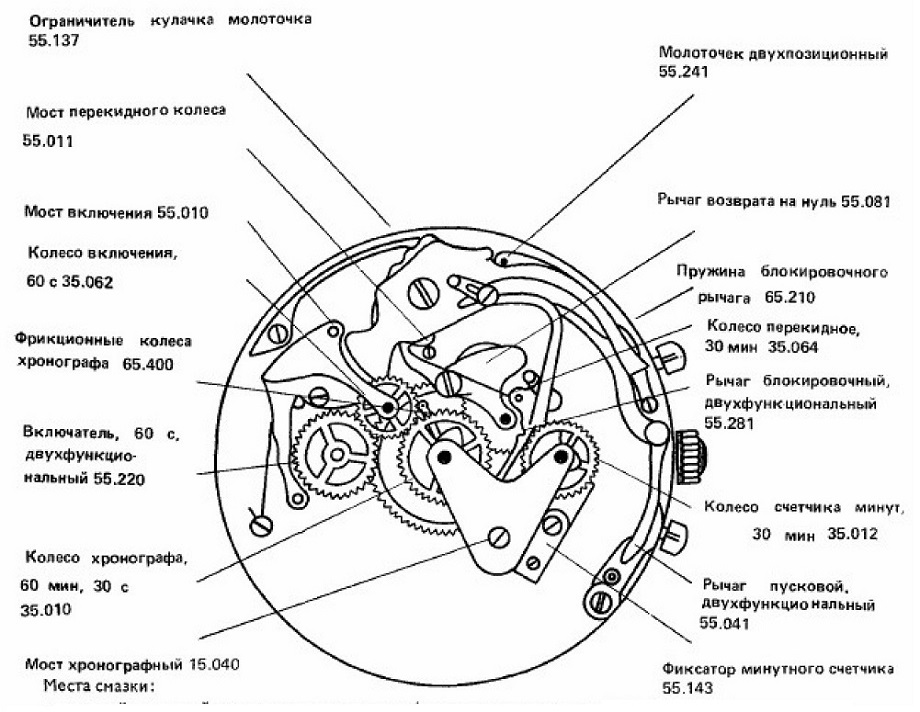

- верхний и нижний камни моста включения (используемые масла - МЗП-6, МД№1);

- колонка под рычаг возврата на нуль (используемые масла - МЗП-6, МДМ№ 2);

- колонка под пусковой рычаг (используемые масла - МЗП-6, МД № 1);

- камень в хронографном мосту под хронографное колесо (используемые масла - МЗП-6, МД № 1);

- место взаимодействия штифта рычага возврата с двойным молоточком (используемое масло - МЗП-6);

- рабочая плоскость двойного молоточка (используемое масло МЗП-6);

- место взаимодействия эксцентрика пускового рычага с двойным молоточком (используемое масло-МЗП-6);

- колонка хронаграфного моста под блокировочный рычаг (используемые масла - МЗП-6, МД № 1),

Секундомер в наручных часах представляет собой дополнительное устройство, служащее для измерения интервалов времени, определения расстояний и поясного времени. После выполнения измерения индикация времени мажет продолжаться повторным пуском секундомера или начать действовать после возврата стрелок на нуль.

Механизмы секундомеров бывают однострелочными и двухстрелочными, простого и суммирующего действий, Примером часов с двухстрелочным секундомером суммирующего действия служат часы «Полет»-3017 и «Полет»-3133,

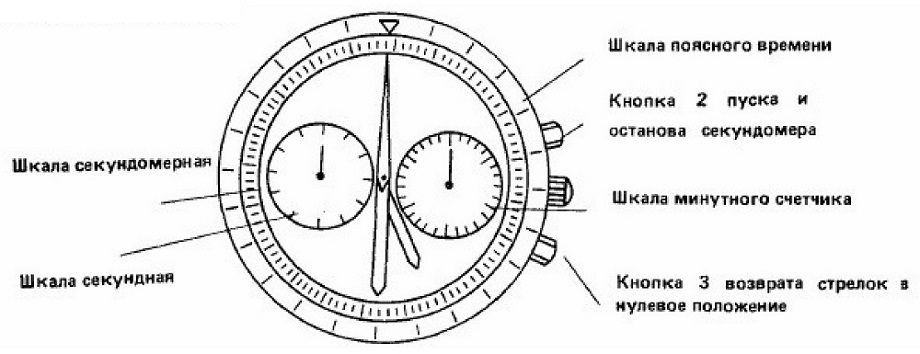

Последовательность работы секундомера
1, Для измерения времени нажать на верхнюю кнопку 2, отпустить се - стрелки секундомера начнут движение.

2, Для окончания измерения времени нажать на кнопку 2 - стрелки секундомера остановятся.

3, Для возврата стрелок секундомера в нулевое положение нажать на кнопку 3 - стрелки вернутся в нулевое положение.

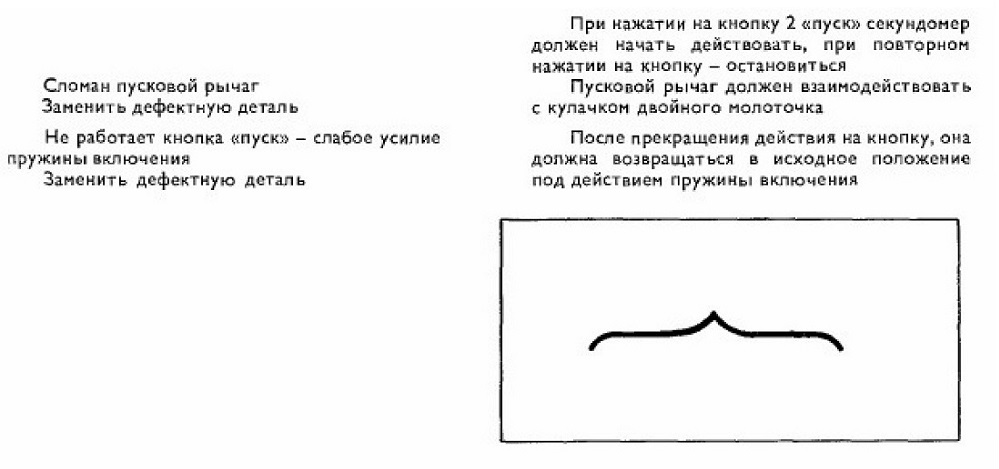

Сломан пусковой рычаг Заменить дефектную деталь Не работает кнопка «пуск» - слабое усилие пружины включения Заменить дефектную деталь

При нажатии на кнопку 2 «пуск» секундомер должен начать действовать, при повторном нажатии на кнопку - остановиться Пусковой рычаг должен взаимодействовать с кулачком двойного молоточка После прекращения действия на кнопку» она должна возвращаться в исходное положение под действием пружинь» включения

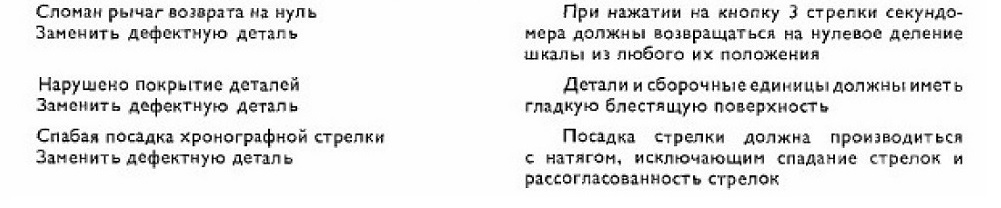

Сломан рычаг возврата на нуль Заменить дефектную деталь Нарушено покрытие деталей Заменить дефектную деталь Слабая посадка хронографной стрелки Заменить дефектную деталь

При нажатии на кнопку 3 стрелки секундомера должны возвращаться на нулевое деление шкалы из любого их положения Детали и сборочные единицы должны иметь гладкую блестящую поверхность Посадка стрелки должна производиться с натягом, исключающим спадание стрелок и рассогласованность стрелок

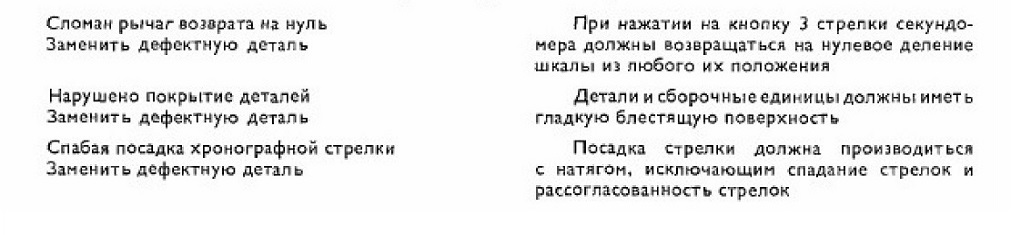

Сломам рычаг возврата на нуль Заменить дефектную деталь Нарушено покрытие деталей Заменить дефектную деталь Слабая посадка хронографной стрелки Заменить дефектную деталь

При нажатии на кнопку 3 стрелки- секундомера должны возвращаться на нулевое деление шкалы их любого их положения Детали и сборочные единицы должны иметь гладкую блестящую поверхность Посадка стрелки должна производиться с натягом, исключающим спадание стрелок и рассогласованность стрелок

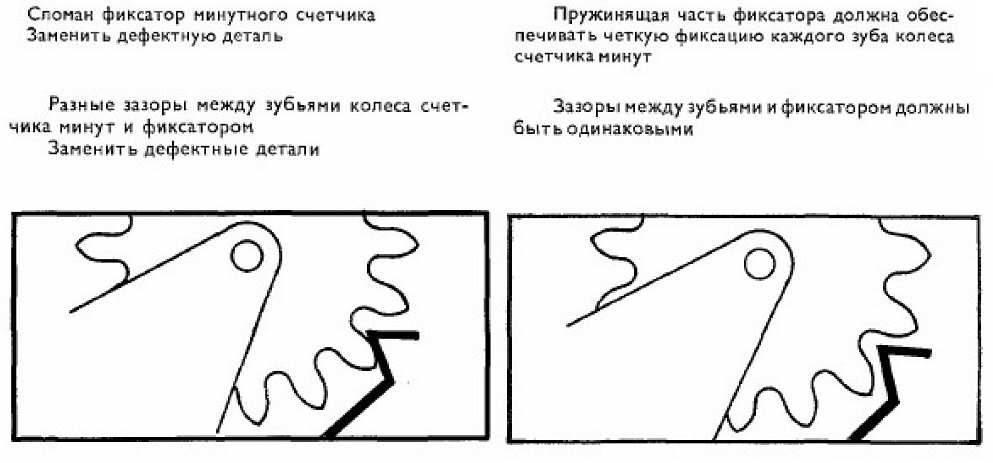

Сломан фиксатор минутного счетчика Заменить дефектную деталь Разные зазоры между зубьями колеса счетчика минут и фиксаторам Заменить дефектные детали

Пружинящая часть фиксатора должна обеспечивать четкую фиксацию каждого зуба колеса счетчика минут Зазоры между зубьями и фиксатором должны быть одинаковыми

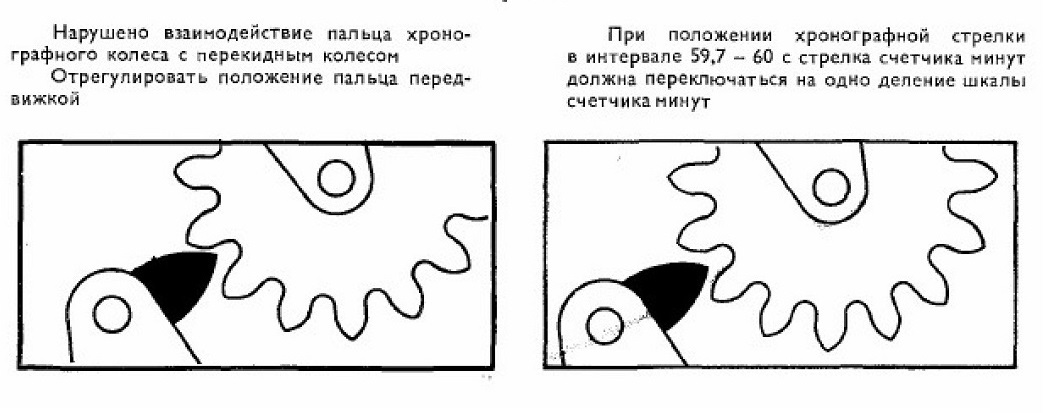

Нарушено взаимодействие пальца хронографного колеса с перекидным колесом Отрегулировать положение пальца передвижко

При положении хронографной стрелки в интервале 59,7 - 60 с стрелка счетчика минут должна переключаться на одно деление шкалы счетчика минут
