§ 19. Настенные и настольные часы (устройство)

Отечественная промышленность выпускает разнообразные настенные и настольные часы с балансовым регулятором. Некоторые модели имеют дополнительные устройства, например бой или календарь. В большинстве случаев механизм этих часов простой конструкции. Часто для настольных часов используют механизмы, сконструированные на базе механизмов будильников, карманных часов калибра 43 мм или некоторых технических часов.

Настольные часы НЧ-2 с недельной заводкой пружины имеют простую кинематическую схему. Особенностью схемы является механизм заводки. Схема взаимодействия деталей механизма заводки часов и перевода стрелок представлена на рис. 82.

Чтобы завести часы, надо ободок 1 корпуса вращать против часовой стрелки. При этом вместе с ним вращается рейка 4, укрепленная на ободке винтом. Рейка передает вращение заводному колесу 5, свободно надетому на заводной вал 7. Заводное колесо своими торцовыми зубьями храпового типа входит в зацепление с кулачковой муфтой 6, находящейся на квадратной части заводного вала и приводящей его в движение. Вместе с заводным валом вращается заводное колесо 8, расположенное на квадратном хвостовике вала и передающее движение барабанному колесу 10. Барабанное колесо, надетое на квадратную часть вала барабана 9, заводит заводную пружину. Ободок механизма имеет специальную канавку, куда вставляется кольцо 3 из проволоки с четырьмя угловыми выступами. При вращении ободка эти выступы входят в соответствующую кольцевую проточку в корпусе 2 и фиксируют положение рейки, обеспечивая зацепление зубцов рейки с зубцами заводного колеса

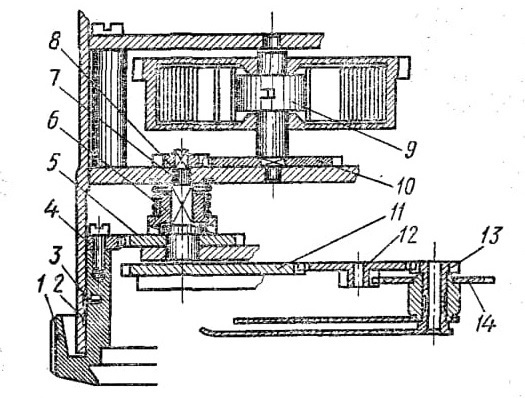

Рис. 82. Схема механизма заводки часов и перевода стрелок настольных часов:
1 — ободок, 2 — корпус, 3 — кольцо, 4 — рейка, 5, 8 — заводные колеса, 6 — кулачковая муфта, 7 — заводной вал, 9 — вал барабана,
10 — барабанное колесо, 11- переводное колесо, 12 — вексельное колесо, 13 — триб минутной стрелки, 14 — часовое колесо

Для перевода стрелок следует оттянуть ободок от корпуса. При этом кольцо 3 сжимается и угловые выступы войдут полностью в канавку ободка. Вместе с ободком переместится зубчатая рейка 4 и войдет в зацепление с переводным колесом 11. Это положение будет зафиксировано в тот момент, когда кольцо, находясь против второй проточки в корпусе, выйдет из канавки и войдет в проточку. При вращении ободка рейка будет вращать переводное колесо, которое передает вращение вексельному колесу 12, а затем часовому колесу 14 и трибу минутной стрелки 13, т. е. произойдет перевод стрелок.

На рис. 83 представлена кинематическая схема настольных балансовых часов с недельным заводом пружины. От барабана 13 движение через недельное колесо 21 с трибом передается на добавочное колесо 28, от которого через триб центрального колеса и центральное колесо 3 на триб и промежуточное колесо 5 и далее через триб на секундное колесо 6 и триб анкерного колеса 7. На ось центрального колеса надет триб минутной стрелки, через который вращение передается на вексельное колесо и через триб на часовое колесо.

На рис. 84 представлена кинематическая схема более сложных балансовых механических часов с боем. С этим механизмом выпускают не только настольные, но и настенные часы.

Механизм имеет двигатели хода и боя. Двигателями являются заводные пружины, помещенные в барабаны.

Механизм хода работает следующим образом. От барабана 1 движение через триб 2 и дополнительное колесо 3 передается трибу 4 и минутному колесу 5. Далее с минутного колеса через триб 6 и промежуточное колесо 7 движение передается трибу 8 и секундному колесу 9, которое через триб ходового колеса 10 передает движение на ходовое колесо 32 и далее через анкерную вилку 33 на баланс 34. На минутной оси расположен триб минутной стрелки 21, который передает движение вексельному колесу 16 и трибу 17. С триба вексельного колеса движение через часовое колесо 20 передается на часовую стрелку.

Действие механизма боя осуществляется следующим образом. На минутной оси закреплен кулачок 15 с двумя выступами различной длины. Короткий выступ включает бой получасов, а длинный — целых часов. На трубке 19 часового колеса 20 расположен кулачок («улитка») 18, имеющий двенадцать выступов. Радиусы выступов последовательно возрастают. Штифт 22 гребенки 23 лежит на выступах «улитки». Гребенка находится в зацеплении со штифтом 24 кулачка 25. Кулачок, поворачиваясь па один оборот, поднимает гребенку на один зуб. В момент боя рычаг 14, поднятый выступом кулачка 15, одновременно поднимает вверх рычаг 13, который своим выступом освобождает штифт 28 колеса 29. Колесная передача механизма боя будет вращаться до тех пор, пока колесо 29 не сделает пол-оборота и штифт 28 не упрется в выступ 27 рычага 14. Штифт 28 является тормозным. При бое получасов рычаг 14 поднимается так, чтобы допустить падение гребенки только до первого зуба, после чего, соскочив с кулачка 15, он пропустит штифт 28 и система колес механизма боя придет в движение. Кулачок 25 со штифтом 24 поднимет гребенку на один зуб и займет положение, показанное на схеме. Во время движения колес боя поворачивается звездочка 26, приводящая в движение молоточки 31 и 11, которые, падая, ударяют по звучащим стержням. Бой целых часов происходит аналогично бою получасов, только рычаг 13 поднимается несколько выше и гребенка 23 перемещается вниз до тех пор, пока штифт 22 не попадает на соответствующий выступ «улитки». Каждый выступ улитки удален от ее центра на разное расстояние, которым определяется число отбиваемых часов. Вслед за падением гребенки кулачок 25 получает вращение и своим штифтом поднимает гребенку с каждым ударом на один зуб.

В перерывах между ударами гребенку поддерживает рычаг 13, входя в это время своими выступами между ее зубьев. Для обеспечения равномерного боя применяется регулятор скорости 30.

Положению кулачка 15 должно соответствовать определенное положение стрелок. Тогда количество ударов боя будет совпадать с показаниями стрелок.

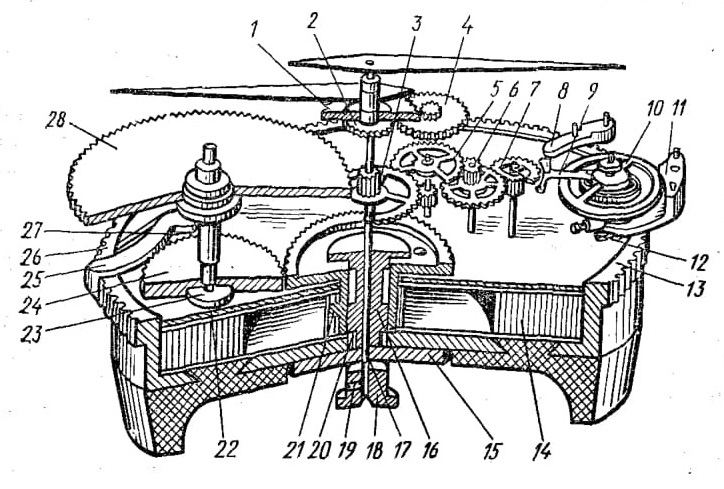

Рис. 83. Кинематическая схема балансовых часов:
1 — часовое колесо, 2 — триб минутный, 3 — колесо центральное, 4 — колесо вексельное, 5 — колесо промежуточное, 6 — колесо секундное, 7 — колесо анкерное, 8 — мост анкерной вилки, 9 — вилка анкерная, 10 — узел баланса, 1 — мост баланса, 12 — регулятор, 13 — барабан с заводным колесом, 14 — пружина заводная, 15 — гайка, 16 — ось заводного барабана, 17 — ось перевода стрелок, 18 — головка перевода стрелок, 19 — винт головки, 20 — втулка, 21 — колесо недельное, 22 — прокладка, 23 — винт триба заводного, 24 — триб заводной, 25 — собачка, 26 — пружина собачки, 27 — винт собачки, 28 — колесо добавочное

Рис. 84. Кинематическая схема балансовых часов с боем:
1 — барабан, 2 — триб дополнительного колеса, 3 — дополнительное колесо, 4 — триб минутного колеса, 5 — минутное колесо, 6 — триб промежуточного колеса, 7 — промежуточное колесо, 8 — триб секундного колеса, 9 — секундное колесо,
10 — триб ходового колеса, 11, 31 — молоточки, 12 — зубчатая часть гребенки, 13, 14 — рычаги, 15, 25 — кулачки, 16 — вексельное колесо, 17 — триб вексельного колеса, 18 — «улитка»,
19 — трубка часового колеса,
20 — часовое колесо, 21 — триб минутной стрелки, 22 — штифты гребенки, 23 — гребенка, 24, 28 — штифты, 26 — звездочка,
27 —- выступ рычага, 29 —колесо механизма боя, 30 — регулятор скорости, 32 — ходовое колесо, 33 — анкерная вилка, 34 —баланс
