2. Система индексации часов

2. Система индексации часов

Система индексации позволяет по цифровому обозначению модели часов получить полное представление об их размерах и основных конструктивных характеристиках. В основу системы индексации часов положен калибр часового механизма и его конструктивные особенности.

Калибр часового механизма характеризуется посадочным размером платины. Платиной называют основание часового механизма, на котором монтируют все его детали. В круглых механизмах калибр соответствует посадочному диаметру платины (рис. 6). Калибр некруглого механизма определяют приведенным диаметром механизма.

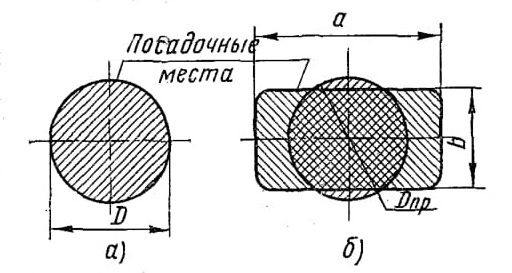

Рис 6. Калибры часового механизма:
а — круглый, б — некруглый

В соответствии с отраслевой нормалью изготовляют часы следующих калибров: 16, 18, 20, 22, 24, 26, 28, 30, 34, 36 и 40 мм.

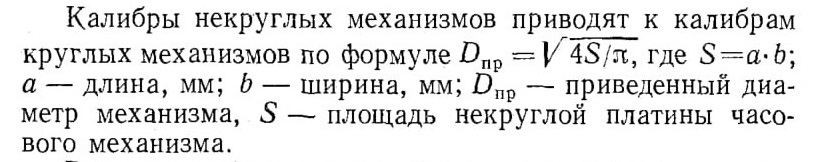

По условно принятой системе калибры некруглых механизмов приведены к калибрам круглых механизмов. Часы с некруглым механизмом имеют приведенные калибры 13, 16, 19, 23 и 24 мм. Приведенный калибр 19 мм соответствует размерам 20X 16 мм, а 23 мм — 24x20 мм и т. п.

Каждый типовой механизм наручных и карманных часов, малогабаритных будильников и секундомеров обозначают четырехзначным числом, где первые две цифры указывают на калибр механизма (мм), а остальные — на их конструктивные особенности. Наиболее часто встречаются следующие конструктивные особенности наручных часов:

00 — без секундной стрелки;

01 — без секундной стрелки, с противоударным устройством;

09 — с центральной секундной стрелкой и противоударным устройством;

12 — с центральной секундной стрелкой, противоударным устройством и сигнальным устройством;

14 — с центральной секундной стрелкой, противоударным устройством и одинарным календарем;

16 — с центральной секундной стрелкой, противоударным устройством, одинарным календарем и автоподзаводом;

27 — с центральной секундной стрелкой, противоударным устройством, двойным календарем и автоподзаводом;

28 — с центральной секундной стрелкой, противоударным устройством и двойным календарем;

56 — электронно-механические кварцевые, центральная секундная стрелка с секундным скачком;

50 — электронно-механические кварцевые, центральная секундная стрелка с секундным скачком и двойным календарем;

60 — электронно-механические кварцевые, центральная секундная стрелка с секундным скачком и одинарным календарем.

Каждому типовому механизму настольных и настенных часов присваивают пятизначный (если калибр обозначен двузначным числом) или шестизначный (если калибр имеет трехзначное число) цифр.

Маркировка внешнего оформления часов включает семизначное число. Первые цифры означают конструкцию корпуса. Присваивают номер, начиная с 001 в порядке создания новых корпусных конструкций. Следующая цифра в маркировке внешнего оформления обозначает вид покрытия, отделки и материал, из которого корпус изготовлен: 0 — нержавеющая сталь, 1 — хромирование, 2 — золочение, 3 — толстослойное золочение, 4 — анодирование,

5 — пластмасса, 6 — окраска, комбинированное покрытие, 7 — дерево, 8 — художественное литье, 9 — стекло, хрусталь, керамика, мрамор. Последними цифрами (тремя) обозначают группу циферблатов и стрелок. Номер группе начиная с 001 присваивают в порядке создания новых конструкций.

Полное обозначение часов записывают дробью, где цифры в числителе характеризуют механизм, а в знаменателе — внешнее оформление. Например:

1) 2612/6021071: 26 — калибр, 12 — часы имеют центральную секундную стрелку, противоударное и сигнальное устройства, 602 — порядковый номер корпусного оформления, 1 — хромированный корпус, 071 — порядковый номер оформления циферблата и стрелок;

2) 2427/403861: 24 — калибр, 27 — часы имеют центральную секундную стрелку, противоударное устройство, двойной календарь и автоподзавод, 40 — порядковый номер корпусного оформления, 3 — золоченый корпус, 861 — порядковый номер оформления циферблата и стрелок.

3. Система наименований часов

Все заводы и производственные объединения, выпускающие часы, имеют фирменное наименование часов:

1-й Московский часовой завод им. С. М. Кирова .....................«Полет»

Московское производственное объединение «Второй часовой завод» ............. «Слава»

Московский завод художественных часов .... «Антарес» Ленинградское производственное объединение

«Петродворцовый часовой завод».......«Ракета»

Минский часовой завод им. 60-летия Компартии

Белоруссии .................«Луч»

Пензенское производственное объединение «Заря» «Заря» Угличский часовой завод им. 50-летия СССР . . «Чайка»

Чистопольский часовой завод ......... «Восток»

Златоустовский часовой завод ......... «Агат»

Орловское производственное объединение «Янтарь» ....................«Янтарь»

Челябинский часовой завод..........«Молния»

Сердобский часовой завод ........... «Маяк»

Армянское производственное объединение «Сапфир» ..................... «Севани»
