НАСТОЛЬНЫЕ ЧАСЫ (УСТРОЙСТВО МЕХАНИЗМА)

Отечественная промышленность выпускает настольные часы (рис. 18) с суточным заводом, с механизмами различных типов; с боем и без боя, с балансовой колебательной системой.

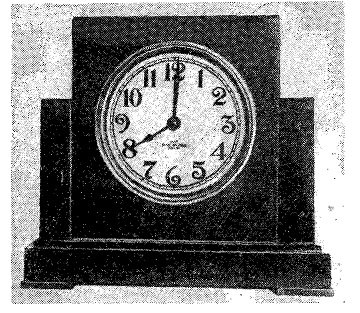

Рис. 18. Общий вид настольных часов

В настольных часах такой же механизм, как и в карманных с заводом и переводом стрелок, которые осуществляются при помощи заводного ключа и кнопки, находящихся на задней стенке. Также может быть механизм будильника нормального размера с анкерным штифтовым ходом.

Настольные часы имеют только механизм хода, который состоит из следующих узлов:

а) узел колебательной системы;

б) колесная передача;

в) узел спуска (узел хода);

г) узел стрелочной передачи;

д) двигатель.

Узел колебательной системы (см. рис. 28) состоит из баланса 1 со штифтом 2 и осью 3, волоска 4, колодки 5. Баланс с волоском является регулятором хода часов. Ось баланса имеет в центре паз и служит для прохождения анкерной вилки. На перекладине баланса установлен импульсный штифт. Баланс запрессован на ось и установлен на двух центровых винтах.

Внутренний конец волоска закреплен в отверстии колодки, установленной на ось баланса, а наружный — с помощью штифта в колонке, находящейся на платине.
