509

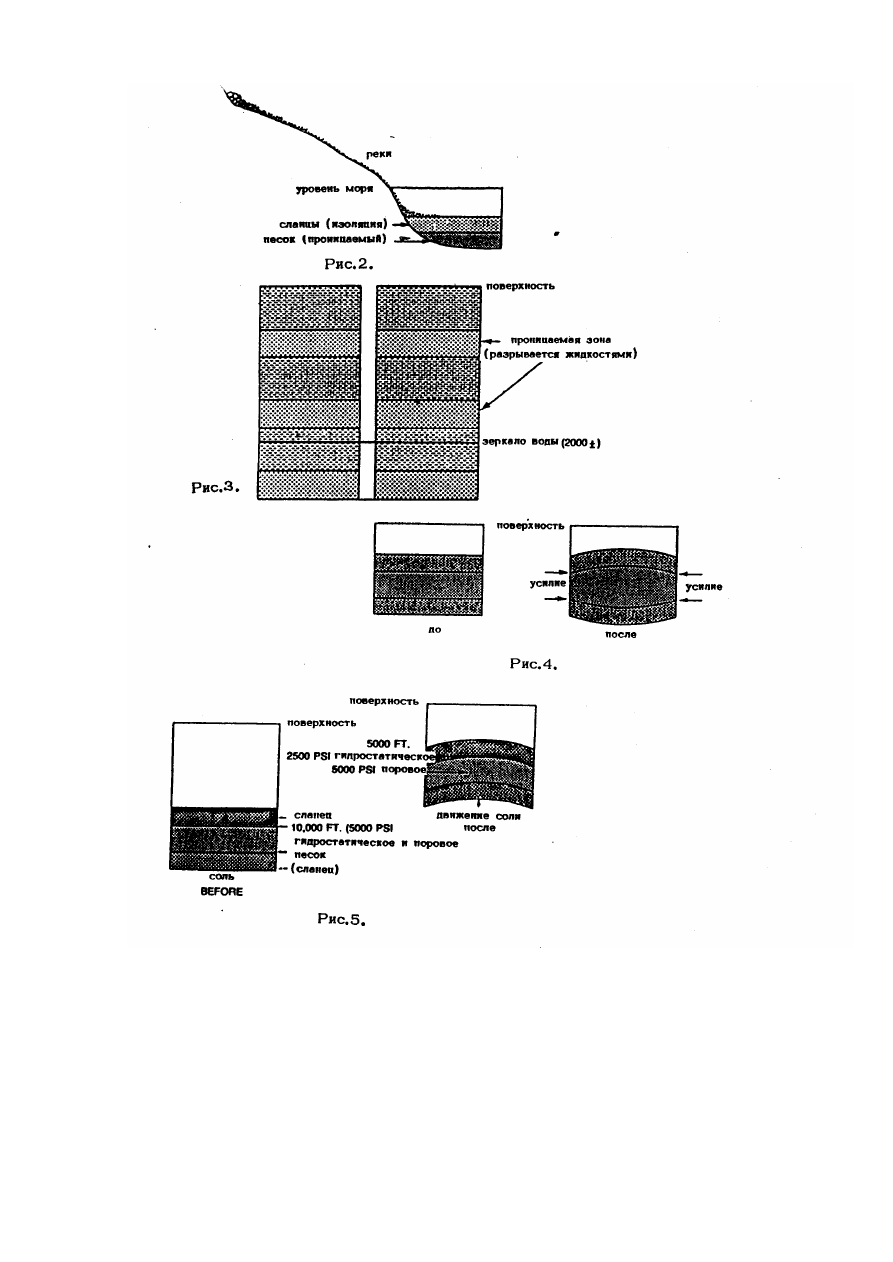

Площади,  характеризуемые  сложными  тектоническими  движениями,  могут

образовывать  полу-пустотные  зоны,  например,  вдоль  калифорнийского  побережья.
Боковые тектонические действия вызывают коробление пластов. Когда верхняя изоляция
для  проницаемой  зоны  искривляется  вверх,  а  связанная  с  ней  нижняя  изоляция
искривляется  вниз,  промежуточная  проницаемая  зона  начинает  сужаться,  а  материнская
структура  расширяться  в  результате  сжимающих  усилий  вышележащих  пород  (рис.4).
Полупустоты  снижают  поровое  давление  относительно  нормального  гидростатического
давления.  Классическим  примером  может  быть  Карлсбадские  каверны  в  Нью-Мехико  и
пещера Мамонт в Кентукки.

Аномально-высокое  давление  характеризует  те  зоны,  в  которых  поровое  давление

больше нормального гидростатического. Количественное значение аномального давления
зависит  от  физического  и/или  химического  происхождения.  К  доминирующим
регулирующим  факторам  относятся  относительная  мощность  и  качество  изоляции
(проницаемость).  Абсолютно непроницаемых пород нет и в, течение времени (возможно
века) начальная аномальная зона нормализуется.

Физически  зависимые  зоны  высокого  давления  становятся  менее  глубокими  с

ненарушенной  изоляцией  как  результат  движения  ранее  нормальных  зон  под  действием
тектонического действия.

Для пористого песчаника, заполненного водой, на начальной глубине 10000 футов с

вышележащим  сланцем,  являющимся  непроницаемым  барьером,  нормальное  давление
4,650 рsi (гидростатическое давление). Внезапно, в результате тектонического действия  -
движения  плиты,  гранитное  или  соленое  вторжение  -  песчаная  зона  с  перекрывающим
сланцем  переносится  на  глубину  всего  5000  футов.  Гидростатическое  давление  на  этой
глубине  будет  2,325  рsi  ,  а  давление  во  вновь  размещенной  зоне  сохраняется  прежнее
(рис.5).

При  бурении  через  эту  зону  следует  увеличить  плотность  бурового  раствора,  что  -

бы  компенсировать  новое  гидростатическое  давление  по  2325  рsi  перепада  и
предотвратится  выброс.  Это  пример  физического происхождения  аномального  давления.
Химические  реакции  и  повышенная  температура  на  глубине  способствуют  увеличению
давления.

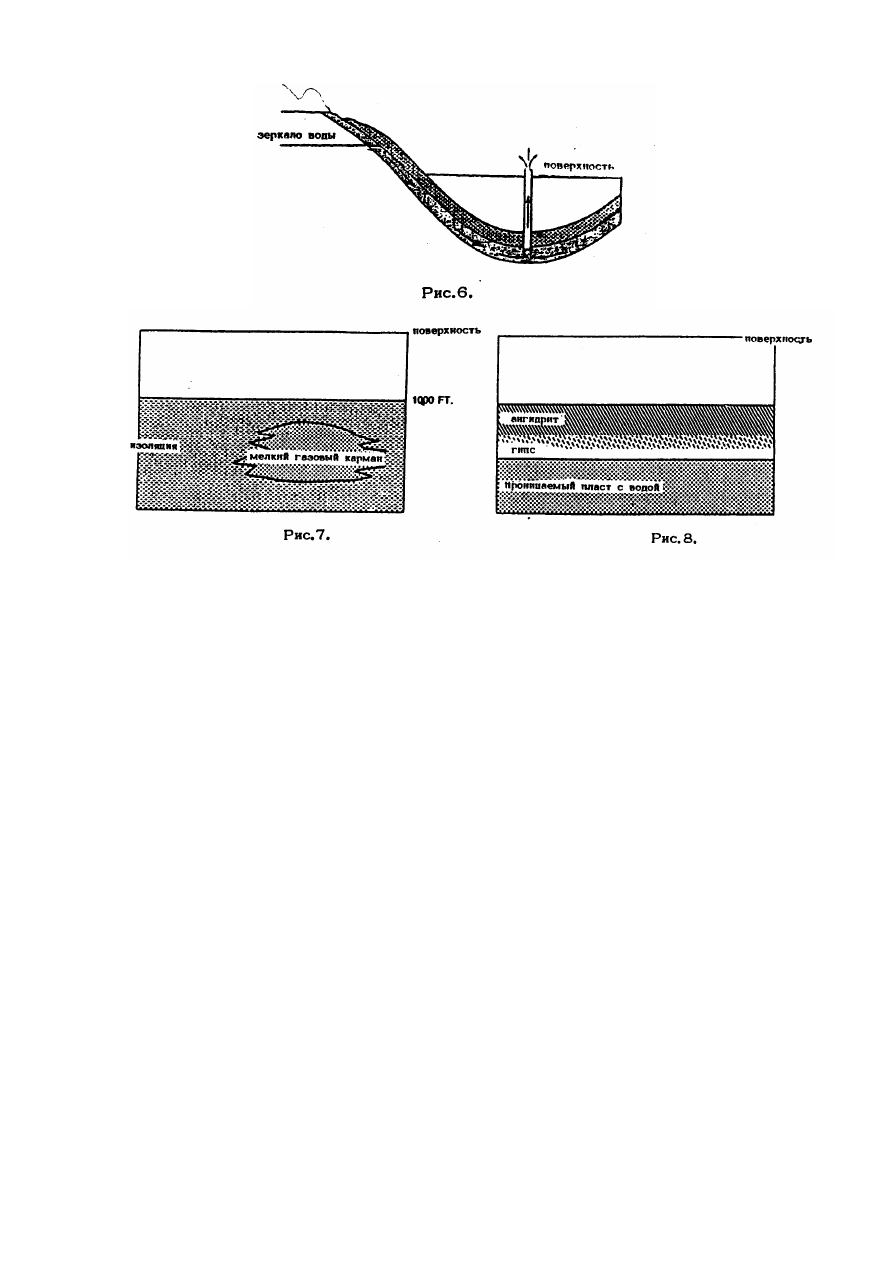

Артезианские

системы

-

уникальный

классический

пример

физического

происхождения аномального давления, глубина её небольшая и легко изолируемая (рис.6).
Химически  вызванное  высокое  давление  зависит  от  нескольких  факторов.  Простой
пример - это болотный газ, чаще всего отмечаемый в современных третичных отложениях
мира.



510







511





Происходит  это  в  результате  массивных  отложений  карбонатного  материала

животного

и

растительного

происхождения

с

соответствующим

окружением

непроницаемыми  зонами  (рис.7).  Верхний  предел  высокого  давления  обычно  1,0  /фут,
хотя бывает значительно выше и ограничивается только качеством изоляции.

Ангидриты, взаимодействуя с водой, образуют гипс в химическо-физической связи,

что дает увеличение объёма на 40% для обезвоженных зон. Если проницаемая зона совсем
рядом,  она  может  характеризоваться  высоким  давлением  за  счёт  расширения  гипса
(рис.8).

Продольные сланцевые разрезы (несколько тысяч футов толщины) имеют тенденцию

развивать  собственную  изоляцию  и  химически  зависимые  зоны  давления.  Многие
относительно небольшие изоляции и химические действия во всём разрезе не позволяют
точно  оконтурить  индивидуальные  зоны.  Низкая  проницаемость  препятствует  точному
измерению порового давления и задерживает выброс: возникают серьезные проблемы при
бурении - осыпи и прихваты труб.



Обнаружение и оценка аномального давления

Существует  несколько  методов  прогнозирования  и  обнаружения  пластов  с

аномальным  давлением.  Некоторые  методы  включают  запись  из  бурового  журнала,
реологических  свойств,  электрокаротаж  и  данных  испытаний  соседних  скважин,
пробуренных  ранее,  для  прогнозирования  пластового  давления.  Другие  методы
используются  для  обнаружения  наличия  и  величины  пластового  давления  во  время
бурения (табл. 1).











512















Таблица 1.

Обнаружение и оценка аномального давления до бурения.




1

До бурения



А

История бурового раствора и отчеты по бурению соседних скважин



Б

Геологическая корреляция с подобными площадями.



В

Оценка каротажа соседних скважин





1

Индуктивный (проводимость)





2

Электрический (сопротивление)





3

Акустический (время пробега волны)





4

Гамма-гамма (плотность)





5

Нейтрон-гамма(пористость)



Г

Геофизические аспекты





1

Сейсмические данные (время пробега в интервале)





2

Данные гравитации (объемный вес)

II

Во время бурения



А

Выброс.



Б

Наличие загрязняющих пластовых флюидов



В

Увеличение фона и связанный газ



Г

Увеличение скорости проходки в сланцах.



Д

Изменения формы и размера обломков сланца.



Е

Аномальный рейс с заполнением.



Ж

Увеличение заполнения на забое.



З

Увеличение натяжения и крутящего  момента.



И

Уменьшение показателя d



К

Тенденция к снижению объемного веса сланца.



Л

Увеличение температуры в выкидных линиях



М

Скорость проходки/корреляции РС



Н

Периодический спуск каротажного пробега



О

Палеонтология.



П

Наличие загрязняющих пластовых флюидов

III  После 6урения



А

Использование испытателя пластов.



Б

Б. Испытание статического давления при закрытом устье.



В

Забойные болты давления.



Г

Г. Опенка каротажа на талевом канате
