начинающий реакцию, а также углерод с двойной связью. Как правило, этот тип полимера
образуется  из  двух  вступающих  в  органическую  реакцию  веществ,  таких  как  кислота  и
спирт  или  же  кислотный  ангидрит  и  спирт.  Это  довольно  эффективный  способ
полимеризации, в котором не должно быть примесей, ограничивающих длину цепи.

Конденсационные  полимеры  являются  цепными  веществами,  из  которых  получают

плёнки  и  волокна.  Полимеры,  получаемые  из  целлюлозы  и  сахаридов,  являются
типичными  конденсационными  полимерами  или  полимерами  ступенчатой  реакции.  Они
также  могут  быть  блок-сополимерами,  графтсополимерами  и  беспорядочными
сополимерами.  Примерами  конденсадионных  полимеров  могут  служить    нейлон,
меламин,  феноло-формальдегидные смолы, дакроновый полиэстер и силиконы.

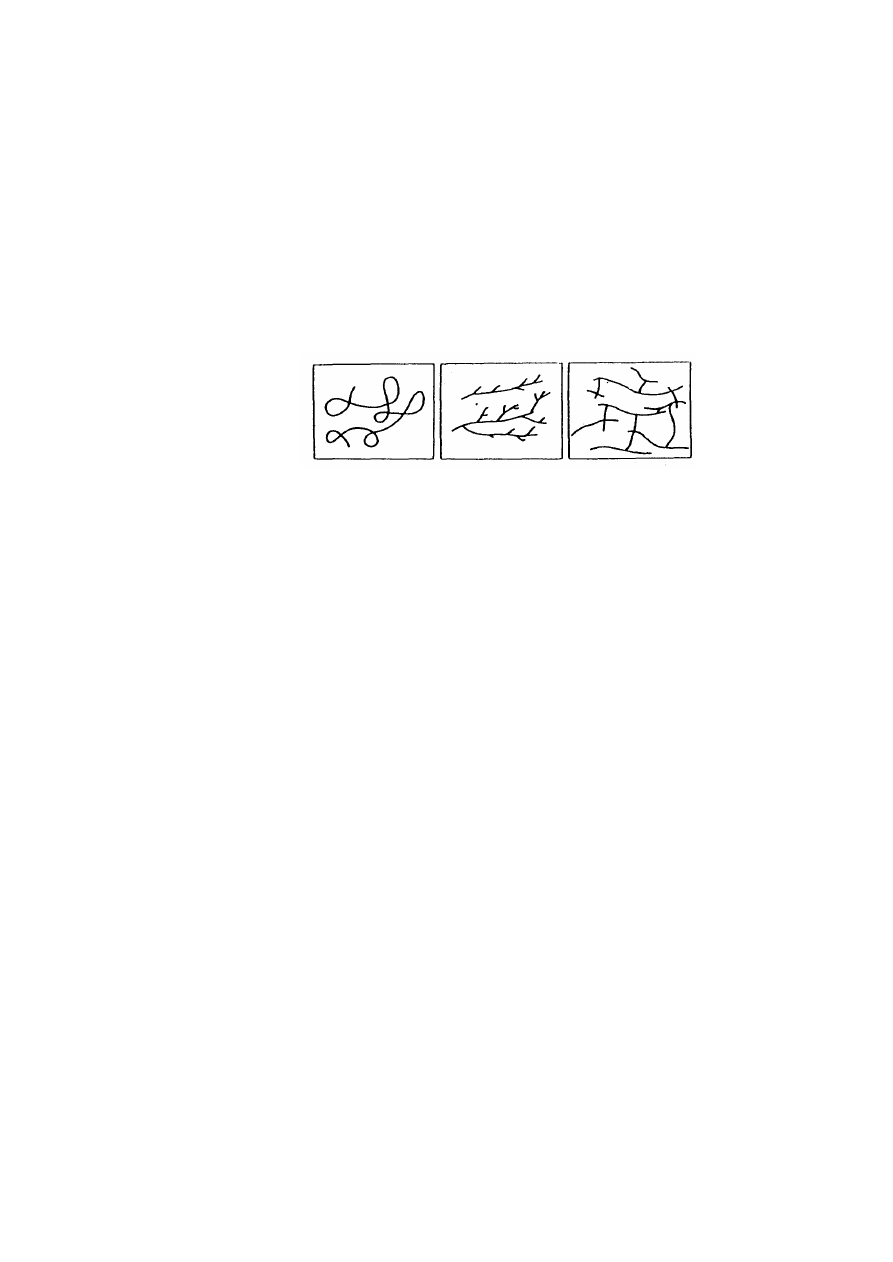

Структура  полимеров  может  быть  линейной,  разветвленной  и  сшивной.  Как

аддитивные,  так  и  конденсационные  полимеры  могут  иметь  любую  из  указанных
структур.



                                      лимитная         разветвленная

  сшивка

Предыдущий  раздел  был  посвящен  обшей  характеристике  полимеров  и  реакции

полимеризации.    Эта  информация  является  основой  для  понимания  получения,
применения и реакций отдельных полимеров, которые будут рассмотрены в последующих
разделах.



Полиэлектролиты

Многие  промышленные  полимеры  являются  водонерастворимыми.  К  сожалению,

такое  свойство  добавок  к  буровым  растворам нельзя  назвать  положительным.  Добавки  к
буровым  растворам  на  водной  основе  должны  быть  водорастворимыми;  это  объясняет
наш  интерес  к  водорастворимым  полиэлектролитам.  Полиэлектролиты  -  это  вещества,
которые  в  водной  среде  или  другом  понизирующем  растворителе  диссоциируются  с
образованием  полиионов.  Они  представляют  собой  большие  (макро)      молекулы
повторяющейся  структуры,  имеющие  понизирующие  группы  вдоль  цепи.  Их  заряды
могут  быть  отрицательными  (анионными),  положительными  (катионными)  или
нейтральными

(неионными).

Практически

все

применяющиеся

в

нефтяной

промышленности  полиэлектролиты  являются  анионными  из-за  того,  что  катионные
полимеры  являются  флокулянтами  глин.  Анионные

полиэлектролиты

широко

применяются  для  адсорбции  на  гранях  глинистых  частиц,  тем  самым  либо  увеличивая
выход бурового раствора, либо вызывая флокуляцию твёрдой фазы.

Следовательно,  полиэлектролиты  -  это  особая  группа  органических    полимеров,

заряды которых диссоциируются на полиионы и противоионы противоположного заряда.
При  этом  полимер  становится  растворимым  или  по  крайней  мере  гидрофильным.
Эффективность  полиинов  является  функцией  числа  имеющихся  зарядов  и  окружающее
среды, в которой они растворены. Растворимость полиэлектролитов зависит от уровня рН
и  концентрации  соли  в  растворителе.  С  увеличением  числа  ионизированных  участков
полимера  он  из  туго  стянутого  клубка  превращается  в  развернутую  и  растянутую
структуру.  Это  объясняется    взаимным  отталкиванием  зарядов,  которое  продлевает  и
вытягивает  полимер,  придавай  ему  форму  с  максимальным  числом  открытых  зарядов  и
облегчая его присоединение к поверхности глинистых частиц или же загущение воды.

Число  заряженных  ионов  зависит  от  уровня  рН  раствора  и  числа  ионизируемых

групп, расположенных вдоль цепи.

Высокоанионный  полимер

  -  это  полимер,  в  котором  по  крайней  мере  10%

карбоксилатных групп являются ионизированными.

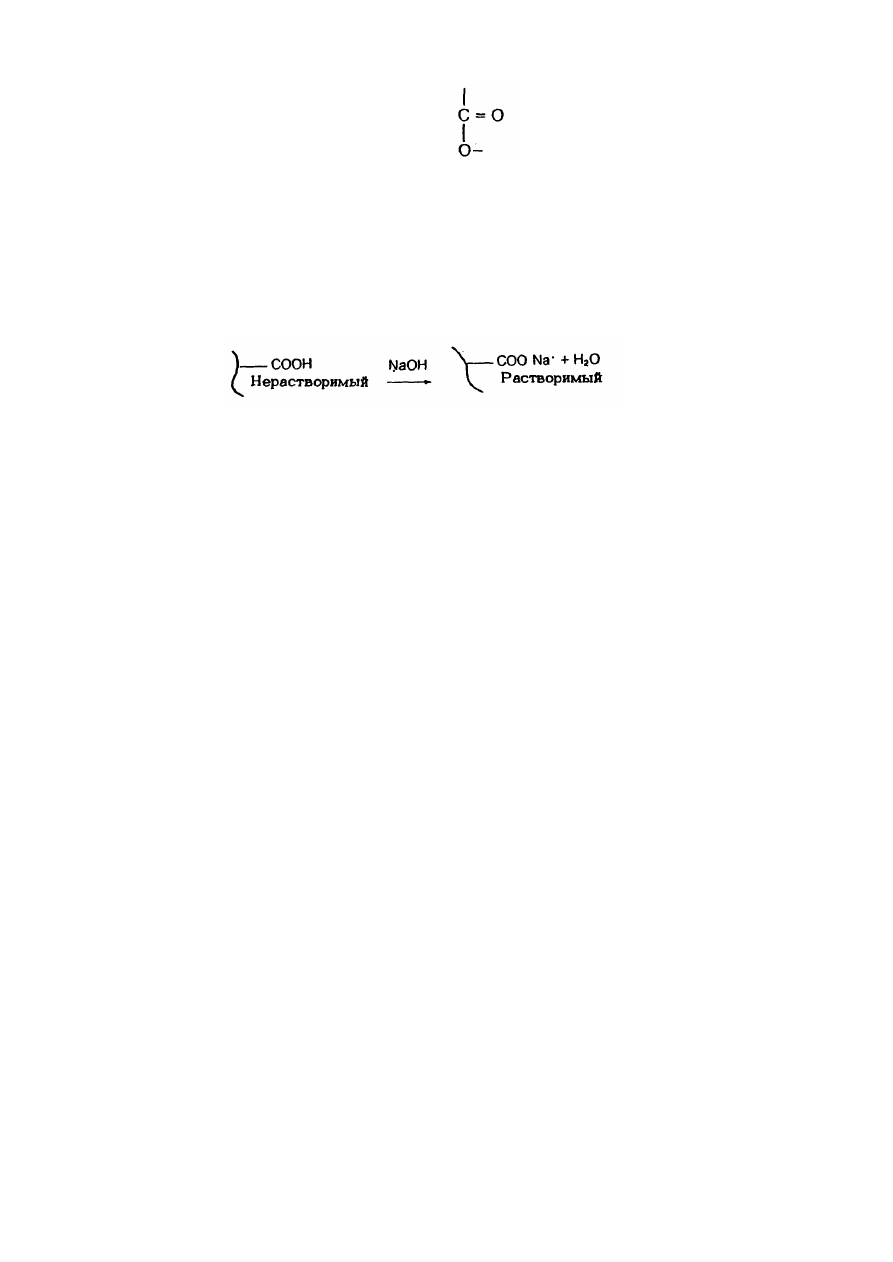

Ионизированная  карбоксильная  группа  является  отличительной  особённостью

большинства  анионных  полимеров,  применяющихся  в  буровых  растворах.  Это
подтверждается двоесвязанным кислородом и односвязным ионизированным кислородом
на конечном углероде. Нейтрализация обычно реакцией со щелочью (обычно каустиком) с
образованием достаточного количества ионизированных участков для растворимости.

Синтетические

органические

полиэлектролиты

характеризуются

наличием

кислотных  групп  (СООН)  и  анионных  заряженных  групп,  таких,  как  (СОО



  Na



)

,  где

каустик нейтрализовал часть кислоты, превратив полимер в частично растворимый в воде



Стойкость полиэлектролита в водной среде определяется по:
1) концентрации и распределению ионизируемых групп;
2) концентрации полимера;
3) концентрации соли в растворе;
4) рН раствора.
Каждый из этих пунктов будет рассмотрен подробно.


Загущающая способность молекулы полимера

Как  уже  отмечалось  ранее  полиэлектролиты  принимают  вытянутую  (или

продолговатую)  форму  при  растворении  в  не  содержащих  соль,  слегка  щелочных
растворах.  Их  форма  напоминает  скорее  не  стержень,  а  изогнутую  скрученную,
извилистую  кривую.  В  разбавленных  концентрациях  полимер  адсорбирует  толстый  слой
воды  (толщиной  примерно  в  3-4 молекулы). Между  этими  слоями,  поверхность  которых
достаточно  обширна,  если  их  форма  становится  полностью  вытянутой,  возникает
электростатическое отталкивание. Такой размер поверхности обуславливает загущающую
способность  полимера.  По  мере  увеличения  содержания  полимера  в  растворе  слой  воды
вокруг  молекулы  уменьшается  и  вязкость  стабилизируется.  Если  в  раствор  продолжать
вводить полимер, то количество воды будет недостаточным для растворения и полимер не
растворится.



Влияние рН на растворимость полиэлектролитов

После  завершения  процесса  полимеризации  полимер  частично  нейтрализуют

введением каустика с целью получения групп  карбоксилата натрия (СОО



  Na



)

. Когда

полимер помещают в раствор он растворяется вследствие ионизации  этих групп. Однако,
если  рН  раствора  находится  в  щелочном  диапазоне,  то  растворимость  полимеров
увеличится с образованием большого числа ионизированных участков в цепи полимера.

Ион  натрия  слабо  прикреплен  и  при  его  диссоциации  образуется  водная  оболочка

толщиной  в  несколько  слоёв.  Эта  водная  оболочка  ставится  более  и  более  вязкой.  Если
щелочной раствор нейтрализовать кислотой, ионизация прекратится и вязкость понизится.
Таким  образом,  для  обеспечения  оптимальной  растворимости  рН  необходимо
поддерживать от 8,5 до 9,5. Если в раствор добавить большее количество каустика, то вяз
кость  полимера  несколько  понизится.  Для  обеспечения  растворимости  полимера  очень
важно поддерживать рН растворителя в щелочном диапазоне.



Влияние соли на вязкость полиэлектролитов





Если в раствор, содержащий полиэлектролиты полностью вытянутой конфигурации

с  полностью  ионизированными  группами  СОО



Na



  добавить  соль,  то  вязкость

полимера  понизится.  Это  объясняется  тем,  что  ионы  Na



  сжимаются  в  карбоксильные

группы,  в  результате  чего  водная  оболочка  уменьшается.  Полимер  приобретает
спиралеобразную  конфигурацию,  а  затем  снова  принимает  исходную  шарообразную
форму.  Этот  эффект  значительно  усиливается  в  присутствии  поливалентных  катионов
соли, хотя и по другим причинам.

При  очень  высоких  концентрациях  соли  полимер  может  высаливаться,  а  вязкость

понижаться.  Это  объяснит,  почему  высоко  анионные  полиэлектролиты  не  увеличивают
вязкость при добавлении в систему на основе морской воды и почему отмечается резкое
понижение  эффективности  полимеров  при  добавлении  соли.  Аналогичное  явление
наблюдается  с  натриевым  бентонитом,  предварительно  гидратированным  перед
введением в соляной раствор, или же с сухим бентонитом,  который вводили в систему с
большим содержанием соли.



Влияние двухвалентных катионов на полиэлектролиты

При  добавлении  двухвалентных  катионов,  таких,  как  кальций  и  магний,  в  систему,

содержащую  полимер  карбоксильной  кислоты,  происходит  быстрое  выпадение  в  осадок
полимера,  т.к.  растворимость  полимера  понизилась.  Двухзарядный  катион  сшивает
полианион,  что  вначале  вызывает  нерегулируемое  структурообразование,  а  затем
выпадение  в  осадок  и  выход  из  системы.  Поэтому  в  системах  с  высоким  содержанием
анионных полиэлектролитов необходимо тщательно регулировать общую жёсткость.

Для  нейтрализации  чрезмерного  количества  кальция  в  жёсткой  воде  рекомендуется

применять кальцинированную соду. Полимеры, которые являются лишь в незначительной
степени анионными, такие как ХС полимер, не подвергаются значительному сшивающему
воздействию  и  могут  использоваться  в  системах  с  более  высоким  уровнем  обшей
жёсткости.

Таким образом, полиэлектролит может функционировать при условии:
1. Концентрации полимера в растворе.
2. Количества ионизируемых групп, распределенных вдоль цепи полимера.
3. Содержания электролита в растворе.
4. Содержание щёлочи в растворе.
5. Валентности катионов раствора.
Эти  критерии  должны  учитываться  при  выборе  полимера  и  определении  его

концентрации. В следующем разделе будут рассмотрены различные типы полимеров.



Типы

полимеров

Природные и модифицированные природные полимеры

Интересующие  нас  природные  полимеры  принадлежат  классу  органических

соединений, которые называются углеводы и состоят из углерода, водорода и кислорода в
соотношении  С

6

Н

12

О

6

.  Эти  атомы  соединяются  в  молекулы  через  кислород.

Модификация этих полимеров с целью обеспечения растворимости в воде осуществляется
за  счёт  реакций  групп  ОН  и/или  разрушения  кислородных  связей  между  элементами.

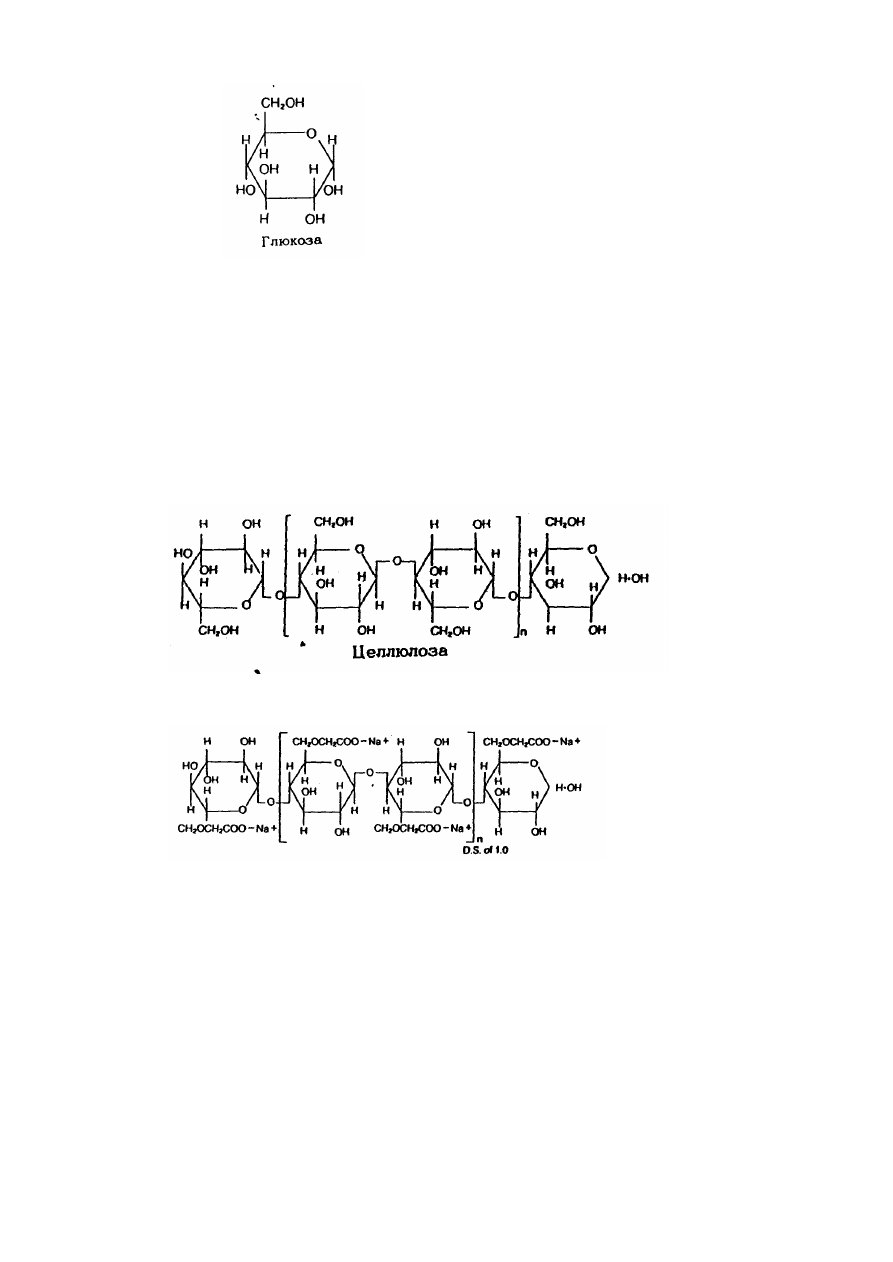

Ниже приведена типичная молекула сахара.







Полимер этого соединения считается конденсационным полимером, т. к. в процессе

полимеризации удаляется вода.



Производные целлюлозы

КМЦ (натриевая карбоксиметилцеллюлоза)

Химическая  модификация  волокон  или  древесной  пульпы  в  водорастворимую

целлюлозу  -  это  процесс,  в  результате  которого  получается  полимер,  широко  известный
под  названием  натриевой  карбоксиметилцеллюлозы  (КМЦ)  и  применяющийся  для
регулирования  водоотдачи,  вязкости  и  коллоидального  инкапсулирования  частиц.  Этот
полимер  становится  водорастворимым  в  результате  вымачивания  очищенной  от
древесной  пульпы  или  хлопковых  волокон  целлюлозы  в  каустической  соде  и
последующей реакции с натриевой солью монохлоруксусной кислоты.



В  результате  этой  реакции  с  (СIСН

2

COONa)  происходит  замещение  группы  (-

СН

2

ОН) с образованием растворимого вещества.





Карбоксиметилцеллюлоза натрия (КМЦ)

Свойства  КМII  можно  регулировать  путем  изменения  однородности  замещения,

степени  замещения  (  D.S.  )  и  степени  полимеризации  (D.Р.  ).  В  приведенном  выше
примере  степень  замещения  равна  единице; однако  имеются три гидроксильные  группы,
которые могут  вступать  в  реакцию  с  любой  степенью  замещения, вплоть  до  3,0.  В  КМII
степень  замещения  равна  0,4-0,8.  Растворимость  в  воде  достигается  при  степени
замещения равной 0,45.

Побочный  продукт  NaCI  удаляется  промыванием,  в  результате  чего  получают

чистую КМЦ. Технические марки представляют собой 78% чистую натриевую КМЦ, хотя
степень очищенности может быть самой различной. Степень полимеризации большинства
промышленных  марок  находится  в  пределах  от  500  до  приблизительно  5000  единиц.
Степень  полимеризации  (и  степень  замещения  в  меньшей  степени)  обеспечивают
загущающее действие КМЦ. Высоковязкая КМЦ имеет такую же степень замещения, как
и КМЦ малой и средней вязкости, однако имеет более высокую степень полимеризации.
