Уход за вискозиметром

Удаление  остатков  глинистого  раствора  с  вискозиметра  производится  при

погружении  внешнего  цилиндра  в  воду  или  другой  растворитель  и  его  вращении  с
большой скоростью. Снимите внешний цилиндр, слегка провернув его, чтобы освободить
запорный штифт. Тщательно оботрите внутренний цилиндр и другие части вискозиметра
чистой сухой тканью или бумажным полотенцем.



Внимание!

  Внутренний  цилиндр  полый  и  его  можно  снять,  чтобы  вычистить.  Влага

периодически  скапливается  внутри  цилиндра,  поэтому  его  нужно  вытереть  насухо.
Погружение  полого  цилиндра  в  очень  горячий  раствор  (300°  +)  может  привести  к
опасному взрыву.

Предостережение

. Никогда полностью не погружайте вискозиметр в воду.



Раздел 3

Водоотдача бурового раствора

Водоотдача, или способность раствора образовывать глинистую корку, определяется

с помощью фильтр-пресса. Исследование заключается в определении скорости, с которой
жидкость  выталкивается  из  фильтр-пресса,  содержащего  пробу  бурового  раствора  в
конкретных  условиях  температуры,  давления  и  времени,  и  измерении  толщины
остаточной  твёрдой  пленки  на  фильтрационной  бумаге,  образовавшейся  в  результате
потери жидкости.

Применяемый  фильтр-пресс  должен  отвечать  техническим  условиям  АНИ,  а

исследования должны производиться в соответствии с описанной ниже методикой.



Оборудование

Фильтр-пресс (рис.5) состоит из бомбы для бурового раствора, регулятора давления

и манометра, установленного в верхней части прибора. Бомба соединена с регулятором с
помощью  переходной  муфты  путем  простой  установки  соединения  бомбы  с  наружной
резьбой в соединение фильтр-пресса с внутренней резьбой и проворачивания по часовой
стрелке  на  1/4  оборота.  Нижняя  часть  бомбы  закрывается  крышкой  с  фильтром,  плотно
прилегающей к фильтрационной бумаге, которую поворачивают вправо до отказа.

Это  заставляет  лист  фильтрационной  бумаги  на  неопреновом  кольце  плотно

прилегать  к  основанию  бомбы.  Давление  создается  небольшим  патроном  двуокиси
углерода.  Предусмотрен  выпускной  клапан  для  стравливания  давления  перед
отсоединением бомбы.

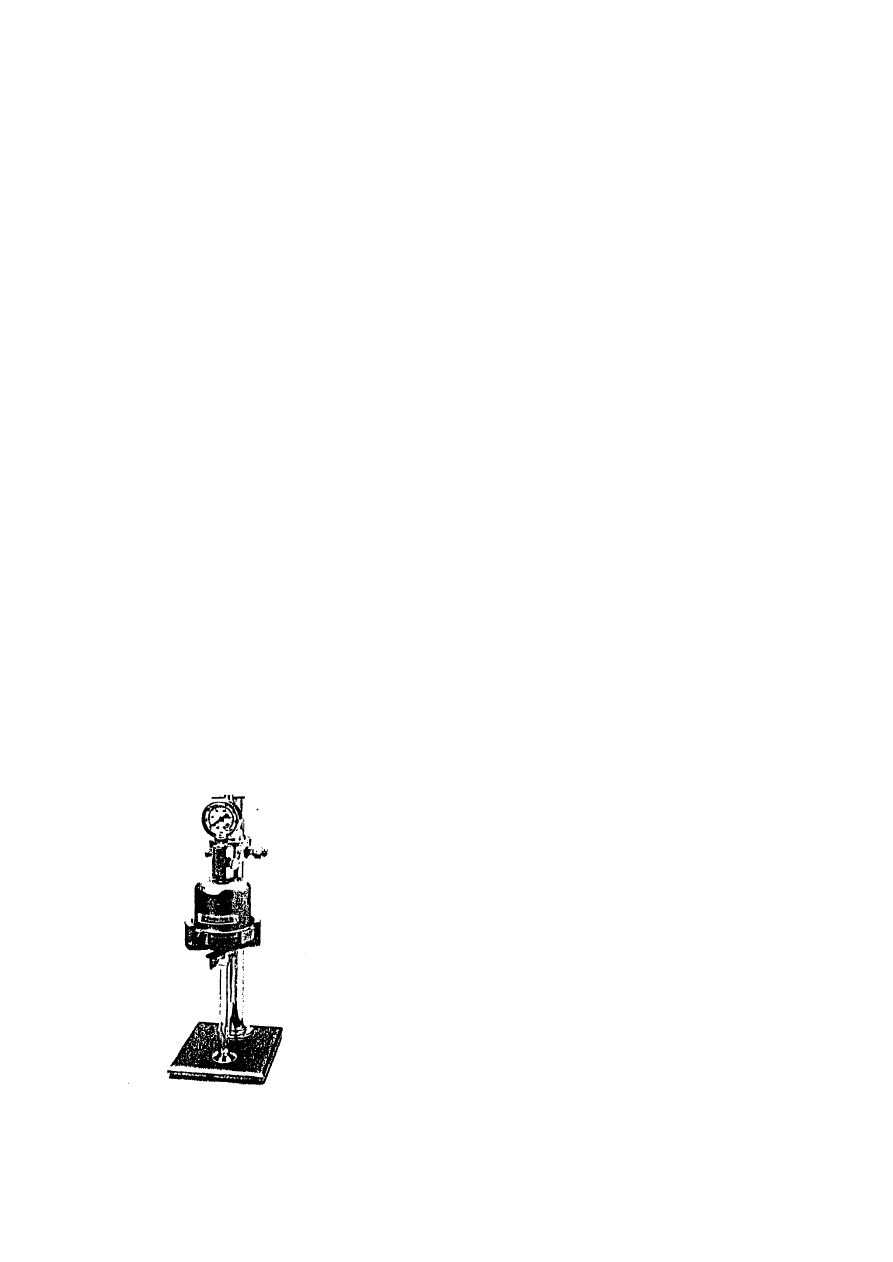

Рис.5. Фильтр-пресс АНИ.



Методика исследования





1. Создайте давление 100 фунт/кв.д. (7 кг/см

2

).

2.  Снимите  с  бомбы  нижнюю  крышку  и  убедитесь,  что  она  сухая  и  чистая  и  что

кольцеобразное  уплотнение  перед  крышкой  не  имеет  порезов  и/или  пережимов,
нарушающих её герметичность.

3. Залейте в бомбу буровой раствор на 1/4 дюйма от кольцевой канавки. Поместите

неопреновое  кольцо  в  канавку,  а  фильтрационную  бумагу  (Ватман  №  50,  или  её
эквивалент)  сверху  кольца.  Установите  крышку  на  фильтрационную  бумагу  так,  чтобы
крышка  плотно  прилегала  и  поверните  по  часовой  стрелке  до  отказа  (Когда  бомба
перевёрнута,  если  приложить  палец  к  отверстию  в  муфте,  то  и  отверстие  и  муфта
останутся чистыми).

Переверните бомбу и вставьте соединение бомбы с наружной резьбой в соединение

фильтр-пресса с внутренней резьбой и поверните до отказа.

4. Поместите градуированную ёмкость под отверстие для фильтрата.
5.  Откройте  впускной  клапан,  создавая  давление  в  бомбе  (колебания  показаний

манометра наблюдаются в момент приложения давления).

6.  Обычный  период  исследований  АНИ  составляет  30  мин  (другие  периоды  могут

быть  определены  специально).  По  окончании  исследования  закройте  клапан.  Источник
подачи давления будет перекрыт и произойдет автоматическое снижение давления (После
этого бомбу можно снять).

7.  Запишите  водоотдачу  в  кубических  сантиметрах  или  в  миллиметрах,  если  не

указано иначе.

8.  Снимите  бомбу,  удалите  буровой  раствор  и  с  особой  осторожностью  извлеките

фильтрационную  бумагу  с  глинистой  коркой.  Осторожно  смойте  буровой  раствор  с
глинистой коркой. Измерьте толщину глинистой корки и запишите её с точностью до 32
доли дюйма.


Фильтр—пресс Фенна, рассчитанный на высокое давление и температуру

Описание

Прибор  (рис.6  и  7)  состоит  из  обогревающей  рубашки  с  термостатом,  комплекта

пластин бомбы, устройства, создающего первичное давление и ресивера противодавления.
Для проведения исследований можно использовать источник электроэнергии с силой тока
4 амп при напряжении 110 в постоянного или переменного тока, или 2 амп и 220 в.

Ёмкость  бомбы  для  бурового  раствора  составляет  160  мл при  площади  фильтра  3,5

кв.д. Ёмкость приёмника фильтрата равна 15 мл.

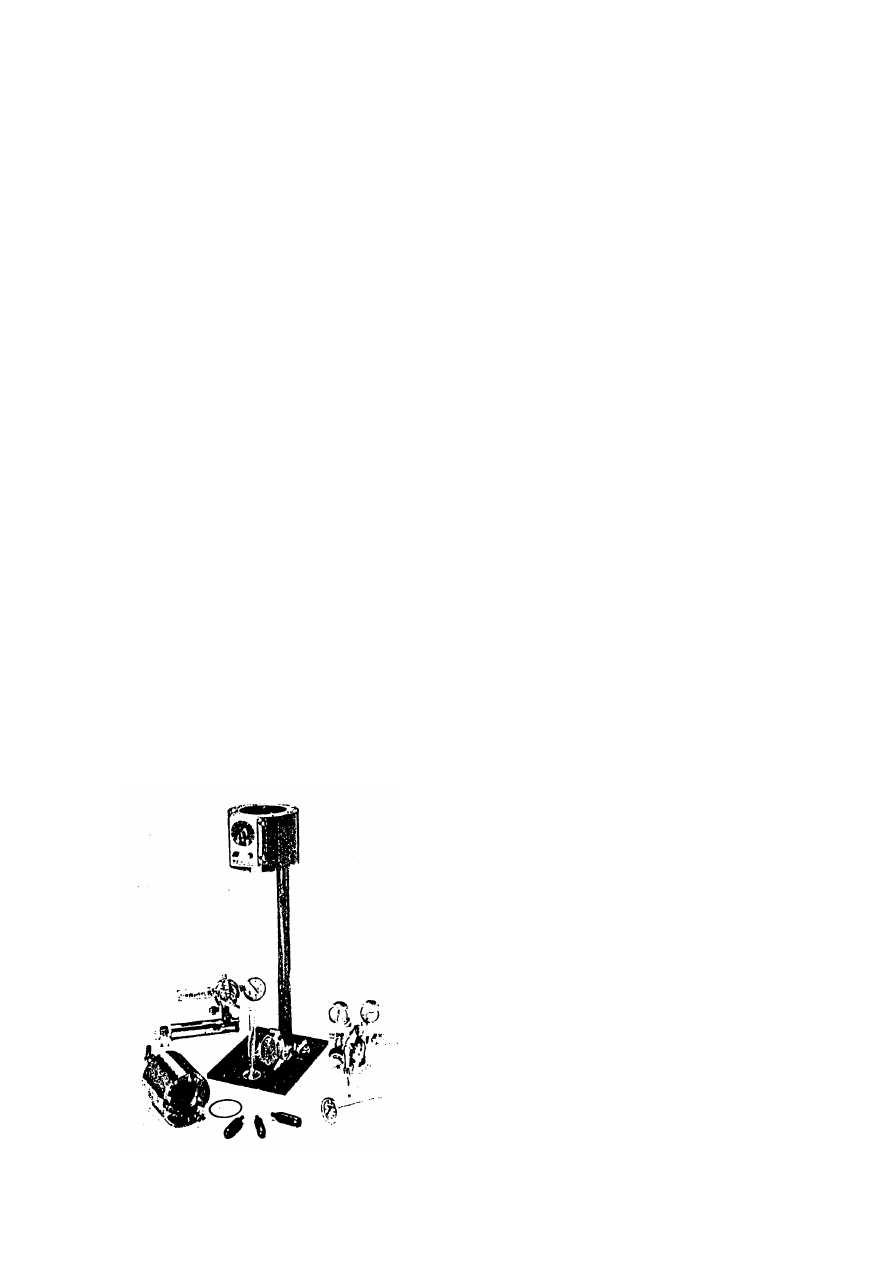

Рис.6. Бомба высокого давления для исследования водоотдачи в разобранном виде.





Исследование обычно проводят при температуре 300°F (149°С) и дифференциальном

давлении  500  фунт/кв.д.  (35  кг/см

2

).  Водоотдачу  в  условиях  высокой  температуры

определяют как удвоенное число фильтрата в кубических сантиментах за 30 минут.

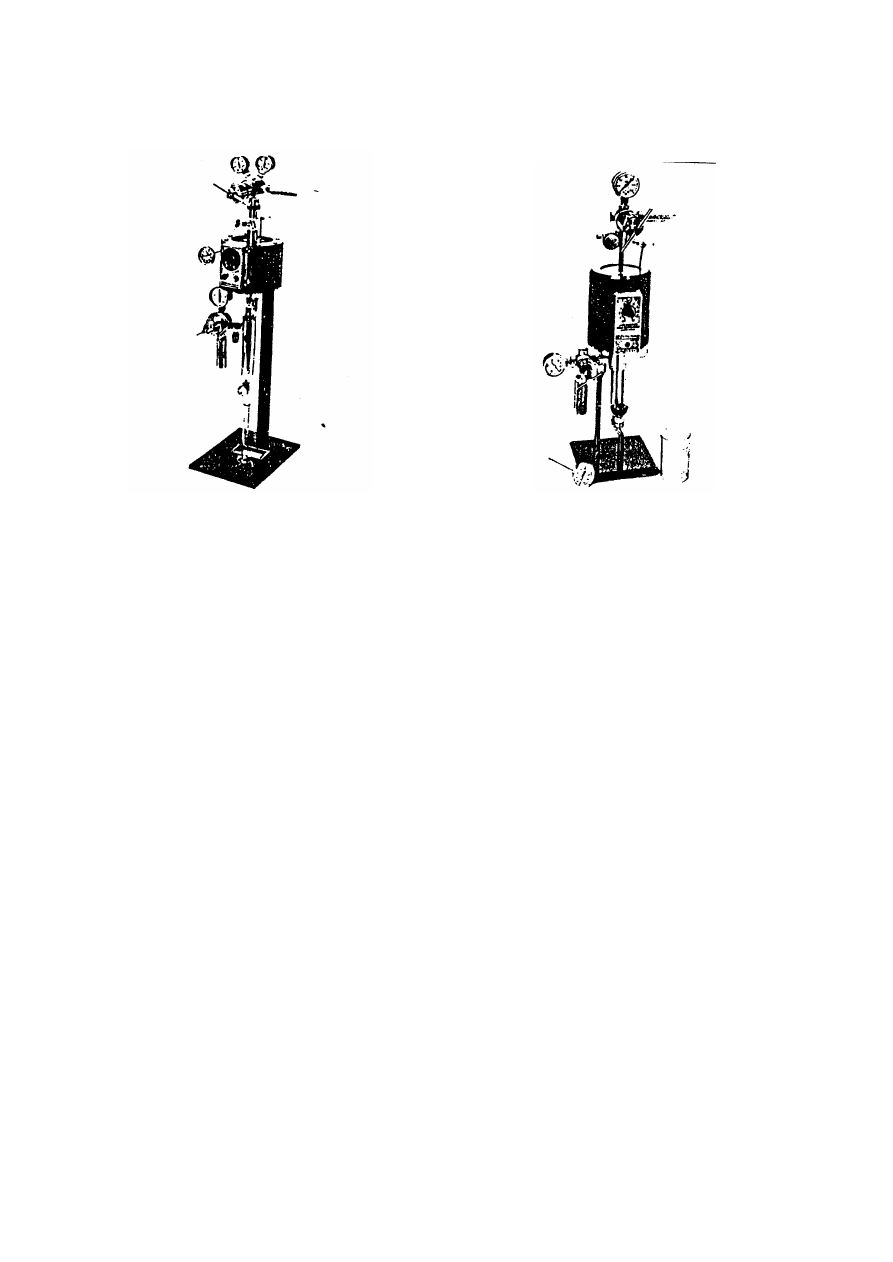

Рис.7.Бомба высокого давления для                       Рис.8. Фильтр-пресс высокого давления и
исследования водоотдачи в собранном виде.                             и температуры.


Методика исследования

1. Воткните шнур обогревающей рубашки в розетку с необходимым напряжением и

подождите, пока прибор не прогреется. Поместите термометр в обогревательную рубашку
и  установите  термостат  так,  чтобы  получить  температуру  около  350°F  (177°С).  Это
создаст температуру в бомбе с буровым раствором, равную 300°F.

2. Закройте впускной клапан устройства первичного давления и передвиньте бомбу.
3.  Заполните  перевернутую  бомбу  раствором  с  выкидной  линии  до  уровня,  на  1/2

дюйма не доходящего до кольцевой канавки с учётом возможности его расширения.

4.  Поместите  один  кружок  фильтрационной  бумаги  в  канавку,  а  кольцо  на  бумагу.

Используйте Ватман № 50 или его эквивалент.

5.  Поместите  комплект  пластин  бомбы  на  фильтрационную    бумагу  и  выровняйте

предохранительные стопорные устройства.

6. Равномерно затяните винты на чаше вручную и закройте разгрузочный клапан.
7.  При  наборе  пластин  бомбы  в  нижнем  положении  поместите  бомбу  в

обогревательный кожух, закрыв все клапаны.

8.  Поместите  патрон  с  двуокисью  углерода  в  устройство  первичного  давления  и

затяните держатель патрона так, чтобы патрон проткнулся.  Регулятор и впускной клапан
должны быть закрыты.

9.  При  поднятом  запорном  кольце  передвиньте  устройство  первичного  давления  на

верхнюю  часть  скользящей  муфты  и  ослабьте  запорное  кольцо,  К  этому  моменту
создалось необходимое давление.

10.  При  закрытом  нижнем  клапане  для  стравливания  давления  слегка  откройте

шпиндель  клапана  устройства  первичного  давления  в  верхней  части.  После  того,  как
давление достигнет 200 фунт/кв.д. (14 кг/см

2

) приоткройте клапан на один полный оборот

шпинделя. Это давление максимально понизит кипение при нагревании пробы раствора.

11.Если  температура  исследований  превышает  200°F  (93°С)  используйте  ресивер

противодавления  с  целью  предупреждения  испарения  фильтрата.  Поместите  патрон  с
двуокисью углерода в ресивер противодавления. Впускной клапан должен быть закрыт.





12.  Передвиньте  устройство  для  создания  противодавления  туда,  где  находится

прорезанное запорное кольцо.

13.  Приложите  давление  в  100  фунт/кв.д.  (7  кг/см

2

)  в  нижнее  устройство  для

создания давления при всё ещё закрытом клапане для выпускания флюида.

14. После того, как температура достигла необходимой величины (300°F), увеличьте

давление  на  верхнем  регуляторе  бомбы  до  600  фунт/кв.д.  (42  кг/см

2

)  одновременно

поддерживая  100  фунт/кв.д.  (7  кг/см

2

)  на  нижнем  регуляторе.  Откройте  нижний  клапан

бомбы  по  крайней  мере  на  один  полный  оборот.  Это  начало  проведения  исследования-
включите таймер.

15. Если во время исследований противодавление поднимается выше 100 фунт/кв.д.

осторожно  снизьте  давление,  отобрав  часть  фильтрата,  поддерживая  правильное
дифференциальное давление. Поддерживайте температуру с точностью до ±5°F.

16.  По  истечении  30  минут  фильтрации,  закройте  нижний  клапан  бомбы,  а  затем

закройте верхний клапан бомбы.

17. Отвинтите оба винта на регуляторе и стравите давление на обеих регуляторах.
18.  Отсоедините  ресивер,  слейте  фильтрат  в  градуированный  цилиндр  и  замерьте

объём.

19. Удвоенное число общего объёма фильтрата будет определять водоотдачу.
20.  Отсоедините  устройство  первичного  давления,  приподняв  запорное  кольцо,  и

снимите устройство.

21.  Установите  бомбу  в  вертикальное  положение  и  охладите  до  комнаткой

температуры, после этого стравите давление в бомбе.

22.  Переверните  бомбу,  ослабьте  винты  на  чаше  (при  необходимости  используйте

гаечный  ключ  Аллен)  и  разберите  её.  Тщательно  промойте  и вытрите  насухо  все  узлы  и
детали.



Водоотдача в условиях высокого давления и температуры

Исследование  водоотдачи  в  условиях  высокого  давления  и  температуры  обычно

проводится при температуре 300°F (148°С) и  дифференциальном давлении 500 фунт/квд.
(35 кг/см

2

).



Оборудование

1. Обогревающая рубашка на подставке.
2. Бомба для пробы раствора, рассчитанная на давление 1000 фунт/кв.д.(70 кг/см

2

),

площадь фильтра равна 3,5 кв.д.

3. Термометр со шкалой до 500°F (260°С).
4. Регулятор верхнего устройства, способный регулировать давление 1000 фунт/кв.д.

от любого источника давления.

5. Герметическая собирающая камера нижнего  устройства, рассчитанная на рабочее

противодавление по крайней мере 500 фунт/кв. (35 кг/см

2

).

6.  Градуированный  цилиндр  для  сбора  фильтрата.  Внимание!  Это  исследование

должно проводиться с особой осторожностью, всё оборудование должно поддерживаться
в хорошем рабочем состоянии.



Методика исследования при температуре 300°F (149°С) или меньше

1.  Подсоедините  обогревающую  рубашку  к  источнику  питания  с  нужным

напряжением. Поместите термометр с наружи обогревающей рубашки.

2.  Предварительно  нагрейте  рубашку  до  температуры  на  10°  превышающей

температуру  испытаний  и  поддерживайте  её  с  помощью  термостата.  Проверьте  все
уплотнения и кольца и при необходимости замените.
