БелАЗ-75483. Электрооборудование шасси

Электрооборудование самосвала - постоянного тока с номинальным напряжением 24В, выполнено по однопроводной схеме. С "массой" соединены отрицательные полюсы источников и отрицательные выводы потребителей тока.Подкапотная лампа и розетка переносной лампы подключены по двухпроводной схеме.Контакты датчиков, контакторов, реле и переключателей изображены на схеме в положении "выключено".

Электрооборудование самосвала включает следующие основные системы: энергоснабжения, пуска двигателя, контрольно-измерительных приборов, наружного и внутреннего освещения, световой и звуковой сигнализации, отопления и вентиляции, защиты.

Принципиальные схемы электрооборудования самосвала и монтажа электрооборудования проводов на шасси самосвала показаны на рис.1 и рис.2.Условные обозначения элементов электрооборудования, их назначение и тип приведены в приложении.

Рис.1.Принципиальная схема электрооборудования самосвала.

Рис.2.Принципиальная схема монтажа электрооборудования проводов на шасси самосвала.

ПРИЛОЖЕНИЕ.

Система энергоснабжения.

К системе энергоснабжения относятся четыре аккумуляторные батареи, соединенные попарно последовательно-параллельно, и генератор, включенный параллельно аккумуляторным батареям.

Аккумуляторные батареи. На самосвалах установлены аккумуляторные батареи типа 6СТ-132.В батарею заливается электролит плотностью, соответствующей климатическому району эксплуатации самосвала и времени года.Количество электролита, необходимое для заправки одной батареи до рабочего уровня, - 8 л.Отрицательный вывод аккумуляторных батарей соединен с "массой" самосвала через выключатель типа 1420.3737, установленный в аккумуляторном ящике.

На самосвале устанавливается генератор американского производства.

Генератор работает следующим образом. При прохождении постоянного тока через обмотку возбуждения вокруг нее создается магнитный поток, пронизывающий втулку, клювообразные половины ротора, воздушный зазор и зубцы статора. При вращении под каждым зубцом статора попеременно проходит то северный, то южный полюсы ротора. При этом величина магнитного потока, пронизывающего зубцы статора, изменяется по величине и по направлению, вследствие чего в обмотке статора индуктируется переменная электродвижущая сила.Переменный ток, протекающий по обмотке статора, преобразуется в постоянный выпрямительными блоками, смонтированными на крышке генератора.Устройство генератора, полная техническая характеристика и операции по обслуживанию даны в руководстве по эксплуатации двигателя.

Система пуска двигателя.

В систему пуска двигателя входят: стартер, выключатель "массы", розетка ШРАП500 для пуска двигателя от постороннего источника тока, замок-выключатель и реле.На самосвале установлен стартер американского производства. Стартеры являются составной частью двигателей, подробное их устройство, техническая характеристика и операции по обслуживанию даны в руководствах по эксплуатации двигателей.

Система световой и звуковой сигнализации.

Система световой сигнализации информирует водителя о состоянии систем самосвала - изменении параметров в пределах допустимых значений, достижении параметрами аварийных значений, а также дает информацию о выполняемых водителем маневрах - торможении и поворотах.Датчики электрических сигналов установлены в каналах систем и на исполнительных элементах агрегатов, а приемники сигналов (приборы и лампы) на панели в кабине. Лампы с красным светофильтром - аварийный сигнал, с зеленым и синим - информационный. В систему звуковой сигнализации входят звуковые электрические сигналы и аварийный шумовой сигнализатор.Электрический звуковой сигнал включается переключателем указателей поворота и света фар нажатием на торец рычага.Электрический звуковой сигнал заднего хода включается одновременно с включением ступени заднего хода в гидромеханической передаче. В его цепи имеется реле-прерыватель - сигнал заднего хода прерывистый.Шумовой сигнализатор включен в цепь параллельно лампам сигнализации об аварийном давлении воздуха в тормозных системах, аварийном давлении масла в системе смазки двигателя и аварийном повышении температуры масла в системе смазки и охлаждающей жидкости в системе охлаждения двигателя.

Система наружного и внутреннего освещения.

Система предназначена для освещения участка дороги при движении в ночное время и в условиях ограниченной видимости, информации о габаритных размерах самосвала, освещении панели приборов, кабины и моторного отсека. К системе освещения относятся также штепсельная розетка переносной лампы.Лампы фар и фонарей включаются переключателем указателей поворота и света фар, расположенным с левой стороны рулевой колонки. Он включает в мигающем режиме указатели поворота спереди, сзади и сбоку самосвала, а также ближний и дальний свет фар. При перемещении рычага переключателя вперед включаются указатели правого поворота, а при перемещении назад - левого поворота самосвала. Переключатель имеет автоматическое устройство для возвращения рычага в нейтральное положение по окончании поворота. При включении поворота загорается в мигающем режиме сигнальная лампа, расположенная на панели приборов.При перемещении рычага переключателя вверх (нефиксируемое положение) включается дальний свет фар для сигнализации встречному транспорту.При перемещении рычага переключателя в среднее фиксируемое положение (при включенном переключателе света на панели приборов) включается ближний свет фар (свет встречного разъезда), а в нижнее фиксируемое положение - дальний свет фар.Фонарь кабины и подкапотная лампа включаются индивидуальными выключателями.

Техническая характеристика приборов освещения и световой сигнализации.

Система защиты.

Электрооборудование самосвала защищено плавкими предохранителями, установленными в кабине. Перечень, назначение и техническая характеристика предохранителей приведена в приложении.

Обслуживание электрооборудования.

Приведение аккумуляторных батарей в рабочее состояние. Самосвалы с завода-изготовителя, как правило, поставляются с сухозаряженными аккумуляторными батареями. Поэтому, перед вводом самосвала в эксплуатацию в аккумуляторные батареи залить электролит и зарядить.В зависимости от климатического района в аккумуляторные батареи заливается электролит определенной плотности (табл.1).

Таблица 1.

Зависимость плотности электролита от климатического района эксплуатации.

Примечание: Допускается отклонение плотности электролита на +0,01 г/см³.

Для заливки одной батареи типа 6СТ-132 требуется 8л электролита. Электролит приготавливается из серной аккумуляторной кислоты и дистиллированной воды в посуде, стойкой против серной кислоты - керамической, пластмассовой, эбонитовой, свинцовой. В посуду сначала заливается вода, потом при непрерывном помешивании серная кислота. Для получения электролита соответствующей плотности следует руководствоваться табл.2.

Таблица 2.

Зависимость между плотностью электролита, приведенной к температуре плюс 25⁰С,

и количеством серной кислоты плотностью 1,83 г/см³ в 1л электролита.

Температура электролита, заливаемого в батарею, должна быть не менее +15^оС и не более +25^оС в районах с холодным и умеренным климатом и не более +30^оС в районах с тропическим климатом.Перед заливкой электролита вывернуть из батареи пробки и снять с них пленку, закрывающую вентиляционное отверстие, и срезать выступ на торце пробки. Если вместо пленки и выступа применен герметизирующий диск под пробкой, удалить его. После заполнения батареи электролитом вентиляционные отверстия должны оставаться открытыми.Заливать электролит до тех пор, пока поверхность электролита не коснется нижнего конца тубуса горловины. При отсутствии тубуса заливать электролит до уровня на 10-15 мм выше предохранительного щитка.Спустя 20 мин, но не позднее чем через 2 ч после заливки электролита проконтролировать его плотность. Если плотность электролита уменьшится не более чем на 0,03 г/см³ против плотности залитого электролита, то батареи могут быть сданы в эксплуатацию.Если же плотность электролита понизится более чем на 0,03 г/см³, то батареи необходимо зарядить.

Температура электролита в батарее перед зарядкой должна быть не более 30^оС в холодной и умеренной зонах и не более 35^оС в жаркой сухой и теплой влажной зонах. Если температура электролита более указанной, его нужно охладить.Для зарядки положительный вывод батареи подсоединяется к положительному полюсу источника тока, а отрицательный к - отрицательному. Зарядный ток - 13А.Заряжать батарею необходимо до тех пор, пока не наступит обильное выделение газа во всех аккумуляторах батареи, а плотность электролита и напряжение останутся постоянными в течение двух часов. Если температура электролита окажется более 45^оС, то необходимо уменьшить зарядный ток наполовину или прервать зарядку на время, необходимое для уменьшения температуры до 30 - 35^оС. Напряжение батарей контролировать вольтметром со шкалой на 30 В с ценой деления 0,2 В.В конце зарядки, если плотность электролита, замеренная с учетом температурной поправки (табл.3), будет отличаться от нормы, то откорректировать плотность электролита. При этом доливается дистиллированная вода, если плотность электролита более нормы, и кислота плотности 1,4 г/см³, если она менее нормы.

Таблица 3.

Температурные поправки к плотности электролита.

Примечание:

При температуре электролита более плюс 30^оС поправка прибавляется к фактическому показанию ареометра, при температуре менее плюс 20^оС - вычитается.

После корректирования плотности электролита продолжить зарядку батарей еще 30 мин до полного перемешивания электролита, а потом батареи отключить. Спустя 30 минут после отключения батарей замерить уровень электролита во всех аккумуляторах батареи.

Если уровень электролита будет меньше нормы, добавить в аккумулятор электролит плотностью, какая указана в табл.1. При уровне электролита более нормы избыток электролита отобрать резиновой грушей.

Техническое обслуживание электрооборудования.

Техническое обслуживание электрооборудования заключается в периодической (по регламенту) очистке элементов от грязи и пыли и проверке исправности генератора, стартера, аккумуляторных батарей, контрольно-измерительных приборов и крепления их на самосвале. Кроме того, при техническом обслуживании обязательно проверяется состояние электропроводки и штекерных соединений, крепление проводов к выводам аппаратов и соединительным панелям.При эксплуатации электрооборудования необходимо руководствоваться следующими рекомендациями.Перед пуском двигателя проверить напряжение аккумуляторных батарей, оно должно быть 24В.Продолжительность непрерывной работы стартера не должна превышать 20с. Если двигатель с первой попытки не запустился, то следующая попытка должна быть спустя 25-30 с.При мойке самосвала принять меры, исключающие прямое попадание воды на генератор и стартер. Удалять пыль и грязь с аккумуляторных батарей только салфеткой.При каждом ТО-1 проверить надежность крепления аккумуляторных батарей в ящике и плотность контакта наконечников проводов с выводами батареи. При необходимости очистить батареи от пыли и грязи и прочистить вентиляционные отверстия.Проверить уровень электролита во всех аккумуляторах и при необходимости долить дистиллированную воду до требуемого уровня.

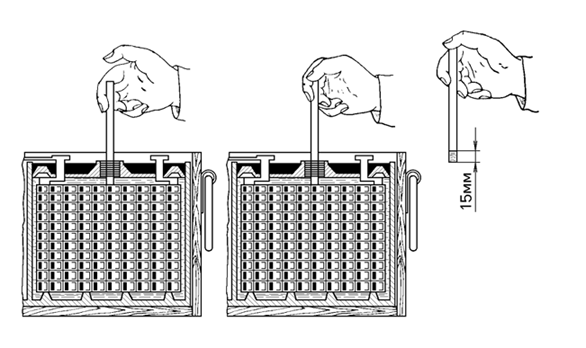

Проверка уровня электролита в аккумуляторной батарее осуществляется при помощи стеклянной трубки диаметром 3-5 мм, на которой нанесены две метки на расстоянии 10 и 15 мм от торца (рис.3). Для проверки уровня электролита вывернуть пробку в батарее и вставить трубку в отверстие до упора в предохранительный щиток. Закрыть пальцем свободный конец трубки и поднять ее - электролит должен заполнить трубку до какого-то уровня между метками. Это и есть уровень электролита в батарее.

Рис.3.Проверка уровня электролита в аккумуляторной батарее.

При каждом ТО-2, а также при участившихся случаях ненадежного запуска двигателя проверить степень заряженности батарей по плотности электролита, одновременно замеряя его температуру, чтобы учесть температурную поправку по таблице 3.Степень разряженности аккумуляторной батареи определяется сравнением действительной плотности электролита с исходной плотностью для конкретного климатического района. При этом нужно руководствоваться таблицей 4.

Таблица 4.

Сравнительная плотность электролита в батарее,

приведенная к температуре плюс 25⁰С, г/см³

Батарею, разряженную более чем на 25% зимой и более чем на 50% летом, снять с самосвала и зарядить.При измерении плотности электролита температура его должна быть 20-25^оС.Для проверки плотности электролита можно пользоваться наиболее распространенным денсиметром – ареометром (рис.4).

Рис.4.Проверка плотности электролита ареометром.

Регулировка света фар. Фары с европейским асимметричным светораспределением ближнего встречного транспорта.Прежде чем регулировать свет фар, необходимо проверить характеристики цилиндров подвески и давление воздуха в шинах и в случае необходимости довести проверяемые параметры до требуемых значений.Операцию выполнить в указанной ниже последовательности, используя специальные приборы или экран, размеченный согласно рис 5.

Рис. 5. Схема разметки экрана для регулировки света фар:

L1=1117 мм

L2= 926 мм

h = 300 мм

H = 1351 мм

Установить самосвал на горизонтальной площадке так, чтобы продольная ось его была перпендикулярна плоскости экрана и проходила через линию 2, а расстояние от экрана до рассеивателя фар было равно 10 м.Включить ближний свет. Одну фару закрыть светонепроницаемым материалом. Поворачивая винты горизонтальной и вертикальной регулировки, добиться, чтобы граница освещенного и неосвещенного участков совпадала с линией 5,а наклонные ограничительные линии исходили из точек пересечения линии 5 с линиями 1 и 3.Аналогично отрегулировать вторую фару.Регулировка противотуманных фар производится поворотом корпуса фары относительно болта крепления в продольной и поперечной вертикальных плоскостях.
