БелАЗ-7540А. Насосы НШ 50А-3

Насосы — шестеренные, гидравлические, марки НШ 50А-3 предназначены для нагнетания рабочей жидкости в гидравлические системы самосвала. Направление вращения вала насоса указано на его корпусе.В качестве рабочей жидкости в гидросистемах самосвала с насосами НШ используются минеральные масла или их смеси, обеспечивающие номинальную вязкость 30-70 мм²/с, а минимальную – 15 мм ²/с при интервале температур рабочей жидкости в рабочем диапозоне от 0 до 80 ⁰С.При эксплуатации насоса при отрицательных температурах наружного воздуха рабочая жидкость должна быть прогрета до состояния текучести. Текучесть определяется по образованию и отделению капель рабочей жидкости от мерного щупа, вынутого из масляного бака.

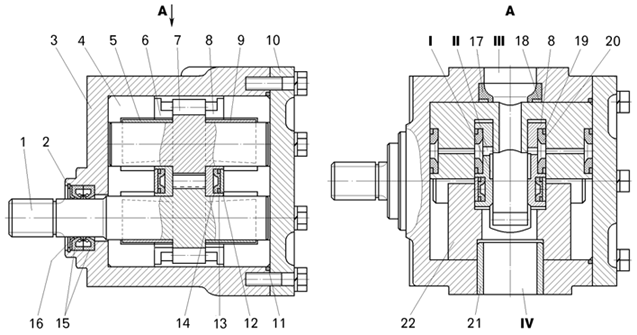

Гидравлический насос НШ 50А-3:

1-ведущая шестерня;

2-пружинное кольцо;

3- корпус;

4-поджимная обойма;

5, 9-антифрикционные вкладыши;

6, 8-платики;

7-ведомая шестерня;

10-крышка;

11-уплотнительное кольцо;

12-предохранительная пластина;

13,19-предохранительные кольца;

14,17,20-торцовые уплотнительно-поджимные манжеты;

15-манжеты;

16-опорное кольцо;

18-опорная пластина;

21-центрирующая втулка;

22-подшипниковая обойма;

I,II-каналы в платках;

III-канал высокого давления (нагнетательный канал);

IV-всасывающий канал.

Насос состоит из корпуса 3, крышки 10 и качающего узла. Качающий узел состоит из ведущей 1 и ведомой 7 шестерен, двух платиков 6 и 8, антифрикционных вкладышей 5 и 9 и уплотнительных манжет.Нагнетание рабочей жидкости осуществляется при помощи ведущей 1 и ведомой 7 шестерен, расположенных между подшипниковой 22 и поджимной 4 обоймами и платиками 6 и 8.Подшипниковая обойма с установленными на ней антифрикционными вкладышами 5 и 9 служат единой опорой для всех цапф шестерен.Поджимная обойма под действием давления рабочей жидкости в полости манжеты 17 уплотняет по периферии зубья шестерен со стороны высокого давления.Опорная пластина 18 служит для перекрытия зазора между корпусом и поджимной обоймой.Боковые поверхности шестерен уплотняются двумя платиками под действием давления рабочей жидкости в полостях с торцевыми манжетами 14 и 20. Рабочие кромки торцевых манжет предохранены от выдавливания в торцевые зазоры пластинами 12, кольцами 13 и 19 и предохранительными прокладками.Ведущий вал насоса уплотнен манжетами 15, которые фиксируются упорным 16 и пружинным 2 кольцами.Центрирование ведущего вала качающего узла относительно установочного бурта корпуса обеспечивается втулкой 21.Стык корпуса с крышкой уплотняется резиновым кольцом 11,а приводной конец вала ведущей шестерни – резиновыми самоподжимными манжетами 15.

При эксплуатации насоса запрещается:

- эксплуатировать насос при температурах и вязкостях, превышающих указанные в требованиях к рабочей жидкости;

- использовать бывшее в употреблении масло без предварительной проверки его на соответствие требованиям стандартов и технических условий;

- эксплуатировать насос при наличии в рабочей жидкости воды и механических примесей выше установленной нормы.
