БелАЗ-7540А. Механизм управления тормозом-замедлителем

Управление тормозом-замедлителем осуществляется из кабины нажатием ногой на кнопку электрического выключателя. При нажатии на кнопку выключателя тормоз-замедлитель включается, при отпускании - выключается. Положение кнопки не фиксируется.

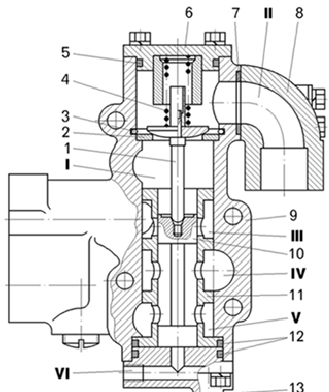

Рис.1.Механизм управления тормозом-замедлителем:

1 - клапан;

2 - седло клапана;

3 - стопорное кольцо;

4 - пружина;

5, 7, 12 - уплотнительные кольца;

6 - верхняя крышка;

8 - угловая муфта;

9 - корпус;

10 - золотник;

11 - гильза;

13 - нижняя крышка

I-полость для подвода жидкости к тормозу-замедлителю;

II-полость для подвода жидкости от теплообменника;

III-полость для отвода жидкости к теплообменнику;

IV-полость для отвода жидкости из тормоза-замедлителя;

V-полость, сообщающая со сливным каналом;

VI - канал подвода масла от механизма привода управления.

Масло поступает к торцу золотника. Под давлением масла золотник 10 перемещается и открывает клапан 1. Масло из теплообменника поступает в полость II механизма управления и через полость I нагнетается в рабочую полость тормоза-замедлителя, а из нее через средние и верхние отверстия в гильзе 11 снова в теплообменник для охлаждения, т.е. при включенном тормозе-замедлителе образуется круг циркуляции масла через теплообменник.

Подпорный клапан (рис.2) предназначен для обеспечения быстрого заполнения гидравлической системы рабочей жидкостью и поддержания давления при включении гидродинамического тормоза-замедлителя.

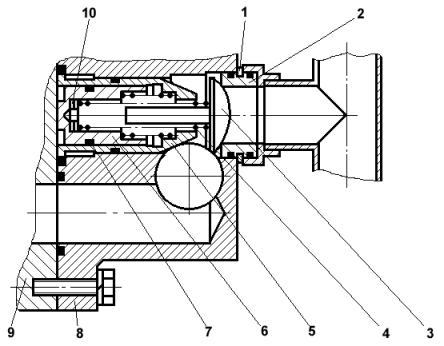

Рис. 2. Подпорный клапан:

1 – стопорное кольцо;

2 – седло;

3 – клапан;

4 – пружина подпорного клапана;

5 – гильза;

6 – поршень;

7 – уплотнительное кольцо;

8 – корпус подпорного клапана;

9 – картер гидромеханической передачи;

10 – регулировочные прокладки.

Клапан расположен на задней стенке картера коробки передач и состоит из собственно клапана 3, гильзы 5,поршня 6,пружин и корпуса.Корпус клапана крепится к картеру болтами.
