БелАЗ-7540А. Корректирующий клапан гмп

Корректирующий клапан предназначен для увеличения давления масла в главной гидролинии при работе на режиме гидротрансформатора.

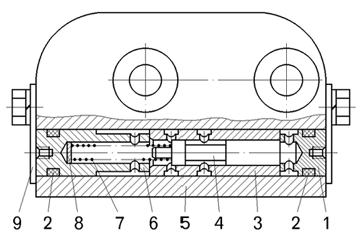

1 - малая крышка;

2 - уплотнительное кольцо;

3 - гильза;

4 - золотник;

5 - корпус;

6 - большая крышка;

7 - пружина;

8 - шайба;

9 - прижимная пластина

Если давление масла на выходе из гидротрансформатора больше, чем на входе, золотник 4 корректирующего клапана перемещается и масло на выходе из гидротрансформатора (под давлением большим, чем на входе) воздействует на торец золотника регулятора давления в главной гидролинии, и за счет этого в главной гидролинии увеличивается давление.
