3.1. Влияние окислительного и термомеханического воздействия набегающего газового потока на

     скорость уноса теплозащитных материалов



66


3.  Температура  поверхности  материала  не  превышает 2800 К  или  концентрацией  атомарного

азота можно пренебречь.

4.  Влияние  избыточного  давления  в  дозвуковом  газовом  потоке  на  протекание  физико-

химических превращений в материале и температуру поверхности незначительно.

5. В рассматриваемом диапазоне лучистых тепловых потоков материал является непрозрачным.
6. Разбухания образцов  исследуемых материалов при радиационном нагреве не происходит.
Наиболее  важными  и  трудновыполнимыми  являются  1

−3  условия.  Учитывая,  что  в  качестве

плазмообразующего  газа  использовался  технический  азот,  который  может  содержать  до 2% приме-
сей,  гарантировать  полное  отсутствие  кислорода  в  окружающей  среде  нельзя.  Физико-химический
анализ  образцов  асботекстолита,  испытанных  в  потоке  воздуха,  азота  и  при  радиационном  нагреве,
показал, что в результате реакции форстерита с углеродом материала в поверхностном слое образует-
ся карбид кремния:

Mg

2

SiO

4

 + 3C

→ 2MgO + SiC + 2CO.

Было показано, что, например, при тепловом потоке 12 600 кВт/м

2

 и времени нагрева 30 с при

радиационном нагреве образуется 80% карбида кремния, при конвективном нагреве в потоке азота –
60%, в потоке воздуха – 40%. Однако в такой же пропорции изменяется и линейная скорость уноса
при температуре поверхности, соответствующей этой плотности теплового потока (рис. 3.2). Замена
воздушной  плазмы  на  азотную  плазму  не  приводит  к  появлению  каких-либо  новых  физико-
химических превращений в прококсованном слое асботекстолита во всем  диапазоне рассмотренных
параметров.  Следовательно,  можно  предположить,  что  для  всех  видов  нагрева  физико-химические
превращения в материале одинаковы, а полнота протекания химической реакции, главным образом,
определяется скоростью уноса. От этого зависит длительность воздействия теплового потока на реа-
гирующие компоненты материала.

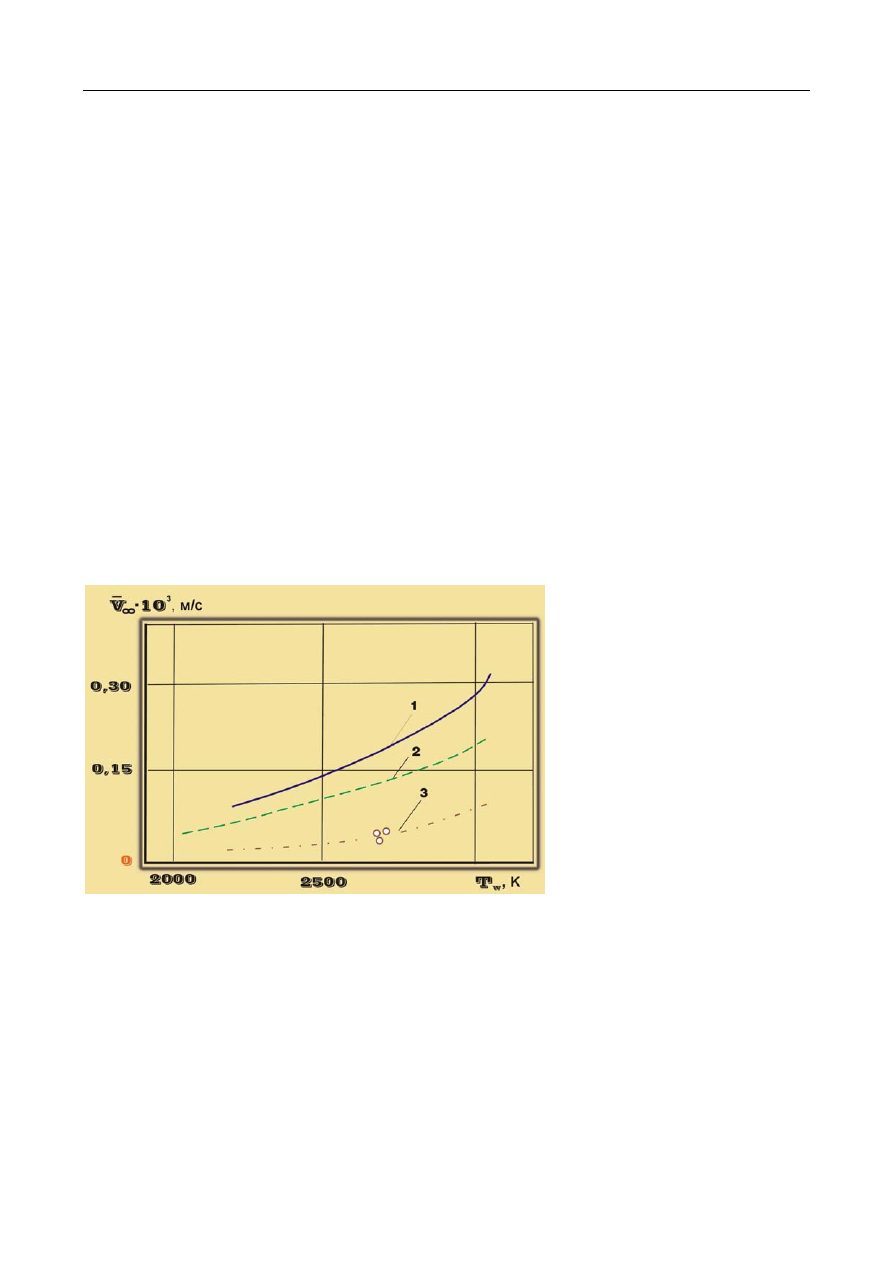

Рис. 3.2. Зависимость скорости уно-
са  асботекстолита  АП  от  темпера-
туры  поверхности: 1

−  воздух, 2 −

азот, 3

−  лучистый  нагрев  при  атмо-

сферном  давлении,  точки

− лучистый

нагрев в вакууме (P ~ 10

3

Па)




Максимальная  температура  поверхности  исследуемых  материалов  в  основном  превышала

3000К, а концентрация атомарного азота при максимальном значении энтальпии 14 000 кДж/кг могла
достигать 15%, что значительно сужает диапазон, в котором можно оценить термомеханическое воз-
действие  газового  потока.  Выполнение 4-го  условия  не  вызывает  сомнений,  так  как  в  дозвуковых
плазменных струях давление торможения ненамного превышает атмосферное.

Согласно работе [107], стеклопластики при радиационном нагреве являются полупрозрачными

материалами, поэтому для стеклопластика ТЗМКТ-8 не выполняется 5-е условие, а органоволокниты
и высоконаполненные каучуко-смоляные материалы разбухают при радиационном нагреве (6-е усло-
вие).

Таким образом, погрешности, связанные с определением температуры поверхности и скорости

разрушения при радиационном нагреве и в потоке азота, а также содержание кислорода и атомарного
азота в азотной плазме, приводят к тому, что ошибка в оценке термомеханического воздействия газо-
вого потока на асботекстолит может достигать 36 %.

Глава 3. Основные характеристики разрушения теплозащитных материалов в различных условиях

                           нагрева



67


Несмотря на значительную погрешность и сделанные ограничения, результаты, приведенные

на рис. 3.2, дают качественную оценку термомеханического воздействия высокотемпературного газо-
вого потока на асботекстолит в рассмотренных условиях.

Оценка  термомеханического  уноса  по  результатам  испытаний  в  дозвуковой  струе  азотной

плазмы  и  при  радиационном  нагреве  показала,  что,  несмотря  на  невысокий  динамический  напор,
скорость  разрушения  асботекстолита  за  счет  воздействия  набегающего  потока  газа  возрастала  до
30%. Можно ожидать, что повышение динамического напора в сверхзвуковой плазменной струе при-
ведет к еще большей доле уноса материала за счет термомеханического воздействия.

Для сравнительной оценки этого фактора образцы материалов испытывали, как в дозвуковой,

так и сверхзвуковой струях воздушной плазмы. Условия испытаний обеспечивали примерное равен-
ство тепловых потоков, энтальпии торможения и коэффициента теплообмена. Однако в сверхзвуко-
вой струе при истечении в вакуумную камеру (~10

3

Па) динамический напор в десять раз превышал

напор дозвуковой струи. Но даже при таком подборе режимов испытаний нельзя однозначно связать
изменение скорости разрушения ТЗМ только с влиянием термомеханического воздействия набегаю-
щего газового потока (табл. 3.1), так как снижение давления торможения привело к уменьшению тем-
пературы поверхности исследуемых материалов.



Таблица 3.1

− Параметры разрушения ТЗМ в воздушной плазме при различном давлении

торможения

(q

к

= 15 000 кВт/м

2

; I

e

 = 15 000 кДж/кг;

0

)

/

(

p

c

α



≈ 1,25 кг/(м

2

·c)

Дозвуковая струя

изб

P = 3400 Па

Сверхзвуковая струя

изб

P = 34 000 Па



Материал

Σ

G ,

кг/(м

2

·с)

3

10

⋅

∞

V

,

м/с

w

T ,

К

Σ

G

,

кг/(м

2

·с)

3

10

⋅

∞

V

,

м/с

w

T ,

К

Увеличе-

ние скоро-

сти уноса

∞

V

, %

Асботекстолит АП


0,51  0,33 3060 0,67  0,45 2850  37

Стеклопластик
ТЗМКТ-8

0,75  0,45 2800 0,92  0,57 2550  23

Стеклопластик «С»


0,56 0,4 3020 0,71 0,46 2815  28

Органоволокнит
Органит-6ТЗ

0,4  0,28 3420 0,58  0,43 3170  46

Углеметаллопластик
УМП-1

0,36  0,18 3480 0,44  0,26 3290  23



Тем  не  менее,  из  таблицы  можно  сделать  вывод,  что  при  одинаковых  тепловых  параметрах

плазменной  струи  увеличение  динамического  напора  в 10 раз  (несмотря  на  снижение  температуры
поверхности)  значительно  повышает  скорость  уноса  ТЗМ.  Наилучшей  термомеханической  стойко-
стью  обладают  стеклопластик  на  эпоксидном  связующем  ТЗМКТ-8  и  углеметаллопластик  УМП-1.
Термомеханическая стойкость асботекстолита АП и органита 6ТЗ в 1,5

−2 раза ниже, чем стеклопла-

стика ТЗМКТ-8.

На рис. 3.3 показано изменение массовой скорости уноса и глубины коксования этих материа-

лов в зависимости от логарифма избыточного давления торможения при почти постоянном калори-
метрическом тепловом потоке 14 000

−15 000 кВт/м

2

. Данные приведены  для четырех различных ус-

ловий испытаний: радиационный нагрев в неподвижной среде, конвективный нагрев в дозвуковой и
сверхзвуковой плазме и в продуктах сгорания топлива керосин-кислород при коэффициенте избытка
окислителя

α = 1,2 и энтальпии торможения

e

I  = 4700 кДж/кг (стенд ЖРД-2М). Избыточное давле-

ние торможения при нагреве в дозвуковой воздушной плазме было равно 3400 Па, в сверхзвуковой –
34 000 Па и в струе продуктов сгорания стенда ЖРД-2М

− 2,4⋅10

5

 Па.

На  рисунке  видно,  что  скорость  уноса  органита-6ТЗ  (точки 4) возрастает  пропорционально

lg(

изб

P )  и  почти  не  зависит  от  других  параметров,  характеризующих  различные  виды  нагрева.  Для

асботекстолита  наблюдается  резкое  увеличение  скорости  разрушения,  особенно  в  диапазоне  избы-
точного  давления (3,4

−24)⋅10

4

  Па  (точки 3). Скорость  разрушения  стеклопластиков  остается  почти

постоянной. Однако некоторое уменьшение скорости уноса стеклопластика ТЗМКТ-8 в условиях

3.1. Влияние окислительного и термомеханического воздействия набегающего газового потока на

     скорость уноса теплозащитных материалов



68


стенда ЖРД-2М показывает, что для этого материала влияние температуры поверхности более суще-
ственно,  чем  давления.  Температура  поверхности  в  условиях  стенда  ЖРД-2М  была  на 250 К  ниже,
чем при испытаниях в сверхзвуковой плазме при пониженном давлении.

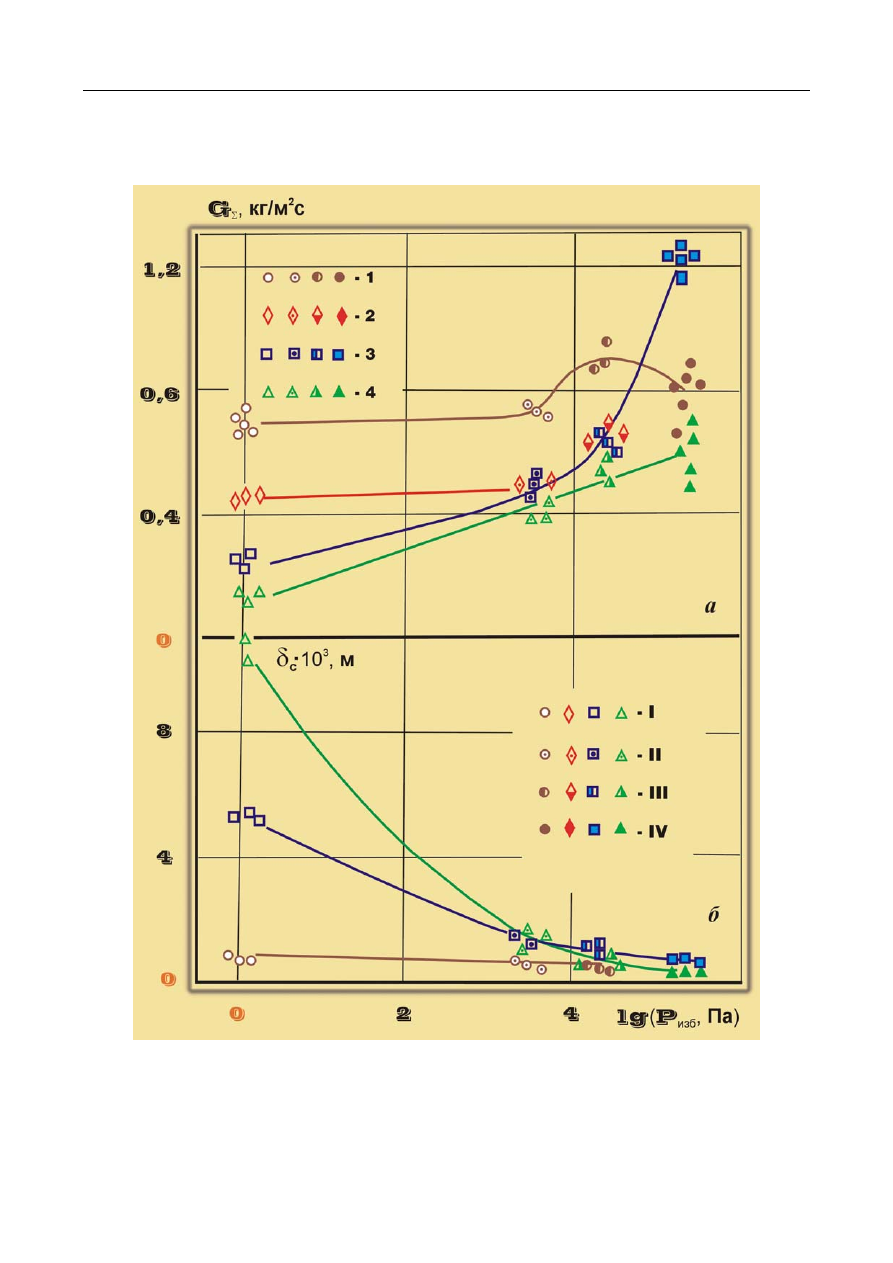

Рис. 3.3. Влияние избыточного давления торможения на скорость  уноса массы ТЗМ (а) и
толщину прококсованного  слоя  (б)  при  постоянном тепловом потоке (q

к



≈ 15 000 кВт/м

2

 ):

1

−  стеклопластик  ТЗМКТ-8,  2 − стеклопластик "С", 3 − асботекстолит АП, 4 − органит-6ТЗ;

I

− лучистый нагрев, II − дозвуковая воздушная плазма, III − сверхзвуковая воздушная плазма,

IV

− стенд ЖРД-2М



Глава 3. Основные характеристики разрушения теплозащитных материалов в различных условиях

                           нагрева



69


В работе [110] указывается, что основными параметрами, определяющими интенсивность теп-

лообмена, являются энтальпия и давление торможения. Сравнивая зависимости глубины коксования
от избыточного давления (рис. 3.3,

б) можно также прийти к выводу о различном влиянии этих пара-

метров на разрушение ТЗМ. Если для асботекстолита и органита-6ТЗ в рассмотренных условиях оп-
ределяющим является давление торможения (диффузионный режим разрушения [116]), то для стек-
лопластика ТЗМКТ-8

− энтальпия торможения.





3.2. Влияние лучистой составляющей теплового потока на характеристики

разрушения ТЗМ различных классов



В реальных условиях работы ТЗМ высокие значения лучистых тепловых потоков реализуются

только  совместно  с  конвективным  нагревом.  Поэтому  исследование  работоспособности  материалов
при совместном радиационно-конвективном нагреве имеет важное практическое значение.

Первая серия экспериментов проводилась при постоянном суммарном калориметричеком теп-

ловом  потоке 12 600 кВт/м

2

,  при  этом  отношение  конвективной  и  лучистой  составляющих  изменя-

лось, как 0/1,26; 0,42/0,84; 0,84/0,42 и 1,26/0. Аналогичные испытания были проведены в работе [28]
для фенольного найлона, но в этом случае суммарный тепловой поток был в два раза ниже.

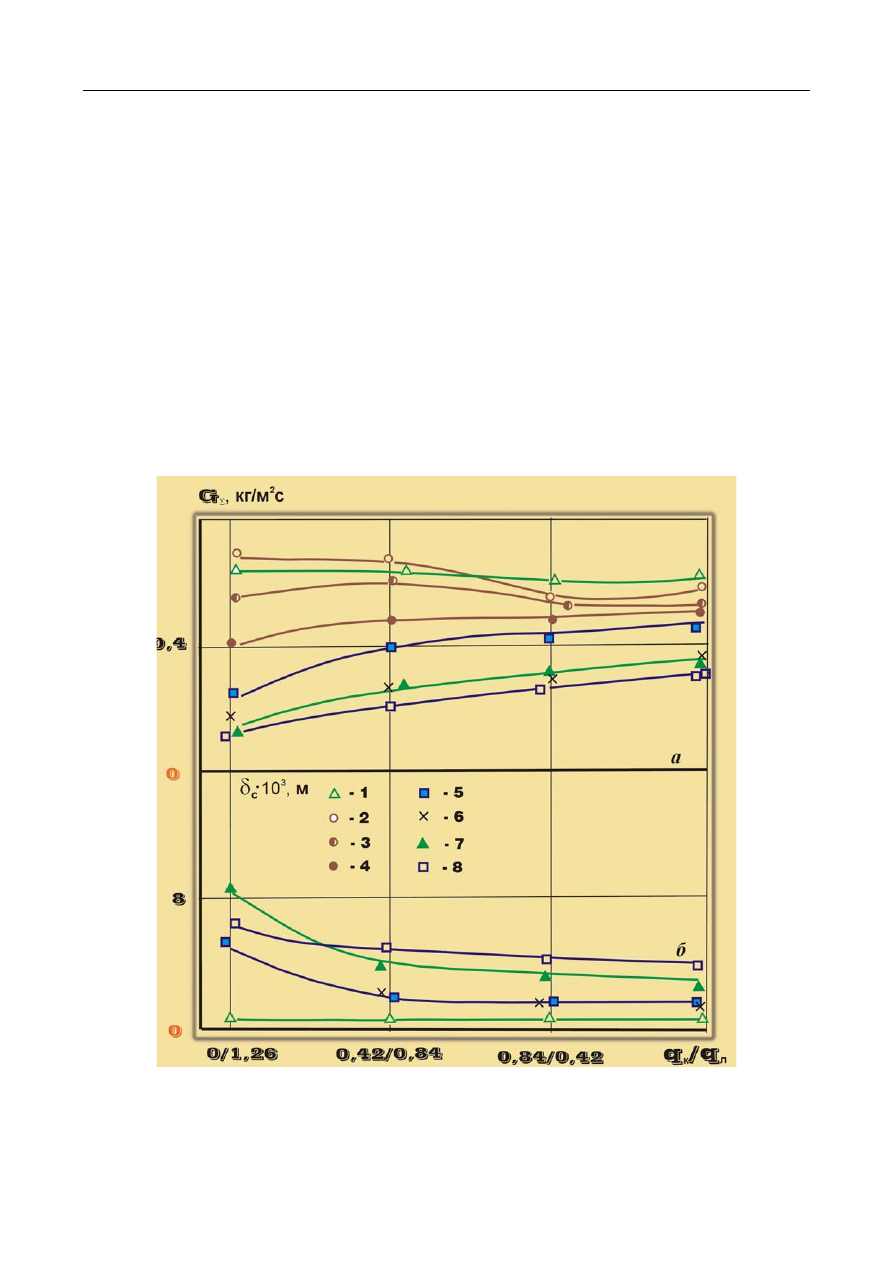

Рис. 3.4. Скорость разрушения ТЗМ в зависимости от доли конвективной и лучистой
составляющих при постоянном суммарном тепловом потоке (q

Σ

  = 12 600 кВт/м

2

 ):

1

− стеклопластик ТЗМКТ-8; 2, 3, 4 − стеклопластики "А", "В", "С"; 5 −  асботекстолит АП;

6

− органоволокнит на эпоксидном связующем (органит-6ТЗ); 7 − органоволокнит на фенол-

фталейновом связующем; 8

− углепластик УСС-2
