РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ Ту - 214
ПРИЛОЖЕНИЕ – Справочные материалы

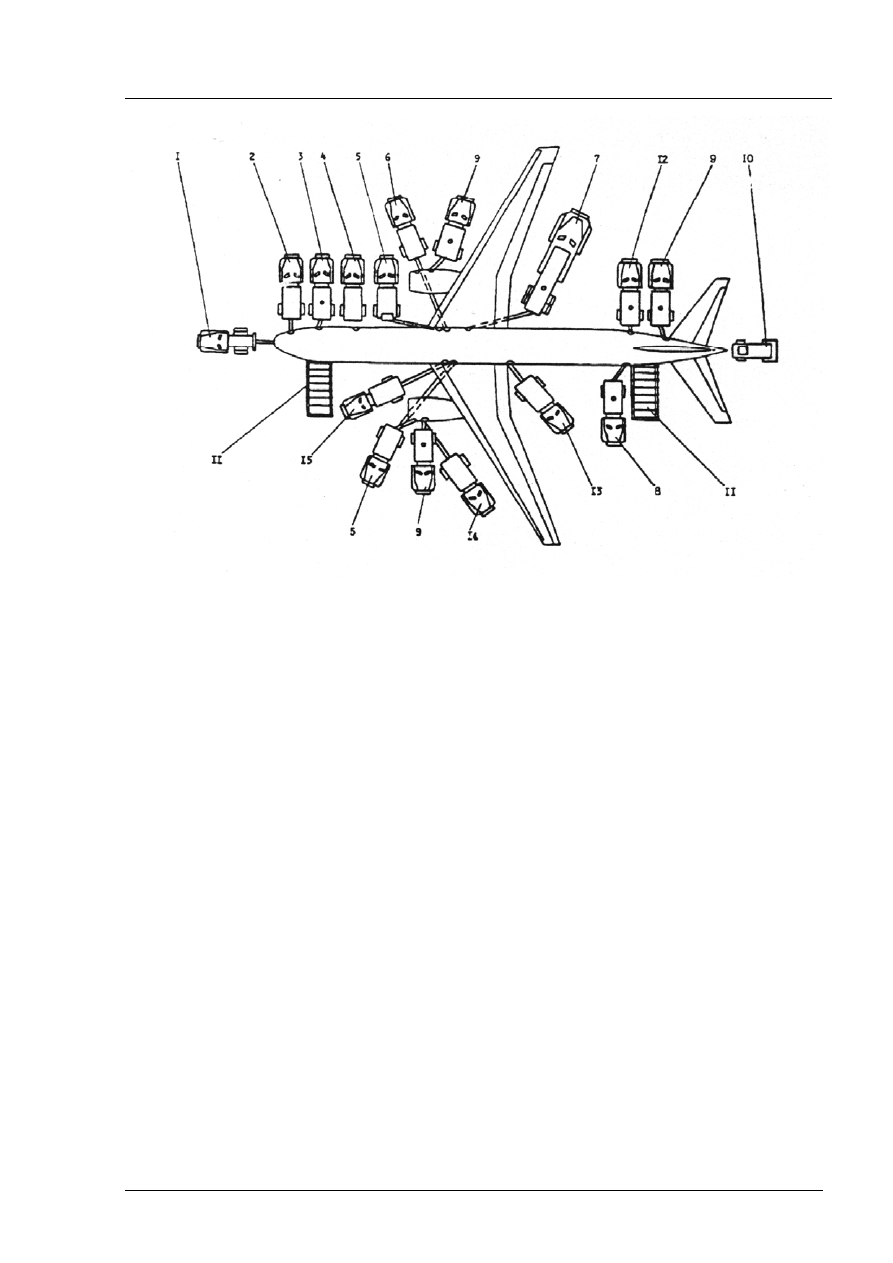

9.5.2.3 Характеристики и присоединительные размеры штуцеров и переходных устройств
(а)
Заправка топливом.
Размеры приемных горловин централизованной заправки самолета топливом
соответствуют ИСО Р45-57 и технологические лючки на верхней панели баков
обеспечивают применение заправочных пистолетов международного стандарта
Слив топлива из баков производится через кран и шланг для слива топлива
154.80.9961.050
Слив остатков топлива и отстоя осуществляется через баковые сливные клапаны
шлангом 3- ОСТ111255-83
Консервация двигателей производится через штуцер консервации приспособлением
154.00.9960.300 от маслозаправщика ЗСЖ-66М.
(б)
Запуск двигателей.
Для запуска двигателей на земле от установки воздушного запуска в каждой гондоле
двигателя на трубопроводе подвода воздуха к стартеру установлен штуцер ,
выполненный по международному стандарту.
(в)
Заправка маслом двигателя и ВСУ.
Закрытая заправка:
соединение для закрытой заправки, установочные и присоединительные размеры
должны соответствовать техническим требованиям ГОСТ 13574-68, МС-451-76;
конструкция штуцера и размеры для заправки под давлением должны соответствовать
ОСТ 11354-79;
Открытая заправка:
конструкция и размеры заливной горловины должны соответствовать ОСТ 110742-72,
МС-102-76;
конструкция и размеры крышки заливной горловины должны соответствовать ОСТ
113541-79
(г)
Зарядка кислородом
Для зарядки кислородом бортовых баллонов на щитке бортзарядки расположен
зарядный штуцер 9г4.473.004(3).Обратный клапан в корпусе штуцера обеспечивает
пропуск кислорода только в направлении бортовой кислородной станции.
(д)
Заправка и очистка бытового оборудования.
Заправка системы водоснабжения производится через заправочный штуцер
водозаправочной панели, выполненный по JSOR 450 ГОСТ 13566-68.
Объем заправляемой воды – 170 литров.
Слив неиспользованной воды с системы водоснабжения производится с
водозаправочной панели и панели слива воды, обозначенной знаком Н
2
О, через сливной
штуцер, выполненный по JSOR 450 , водоприемную машину. Объем сливаемой воды-
170 литров.
Заправка сливного бака для отбросов химижидкости производится со сливной панели,
обозначенной знаком Т через штуцер промывки, выполненный по JSOR 47 (ГОСТ
12809-67, тип 1) ассенизационной машиной. Объем заправляемой химижидкости 30
±2
литра.
