Самолет Ан-24 (Ан-24РВ). Руководство - часть 2

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОБЩИЕ СВЕДЕНИЯ



Раздел 1 стр.3

1.1. НАЗНАЧЕНИЕ САМОЛЕТА

Пассажирский  турбовинтовой  самолет  Ан-24 (Ан-24РВ)  предназначен  для

перевозки  пассажиров,  багажа,  почты  и  грузов  на  воздушных  линиях  средней
протяженности.

Пассажирский  вариант  самолета  рассчитан  на 48 мест.  Конструкция

пассажирского  салона  позволяет  использовать  самолет  также  в  грузовом  варианте
путем снятия пассажирских кресел и перегородок.

В  фюзеляже  размещены  кабина  экипажа,  пассажирский  салон,  гардероб,  туалет,
багажное и грузовые помещения.

На самолете Ан-24 установлены два турбовинтовых двигателя АИ-24 2-й серии

или АИ-24Т с воздушными винтами АВ-72 или АВ-72Т, а на самолете Ан-24РВ, кроме
того,  устанавливается  один  турбореактивный  двигатель  РУ19А-300,  который  может
использоваться  на  всех  этапах  полета.  Генератор  двигателя  РУ19А-300  может
использоваться на земле и в полете как автономный источник постоянного тока.

Пилотажно-навигационное,  радиосвязное  и  радиотехническое  оборудование

позволяет  эксплуатировать  самолет  днем  и  ночью,  в  простых  и  сложных
метеорологических условиях.

Общий вид самолета дан на рис. 1.1.

1.2. ОСНОВНЫЕ ГЕОМЕТРИЧЕСКИЕ ДАННЫЕ САМОЛЕТА

1.2.1. ОБЩИЕ ДАННЫЕ

Высота самолета, м …………………………………………………………………….   8,32
Длина самолета, м……………………………………………………………………… 23,53
Клиренс при стояночном обжатии шасси, м …………………………………………...0,86
Колея шасси (по осям стоек), м  .........................................................................................7,9
База шасси, м ……………………………………………………………………………..7,85
Стояночный угол самолета, мин………………………………………………………..—17
Расстояние от конца винта до борта фюзеляжа, м……………………………………..0.73
Расстояние от конца лопасти винта до земли, м ……………………………………   1,145

1.2.2. КРЫЛО

Размах крыла, м   ............................................................................................................... 29,2
Площадь крыла, м

2

:

для самолетов с двухщелевым центроплан-
ным закрылком ……………………………………………......... 72,46
для самолетов с однощелевым центроплан-



ным закрылком   ........................................................................... 74,98

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОБЩИЕ СВЕДЕНИЯ



Раздел 1 стр.4

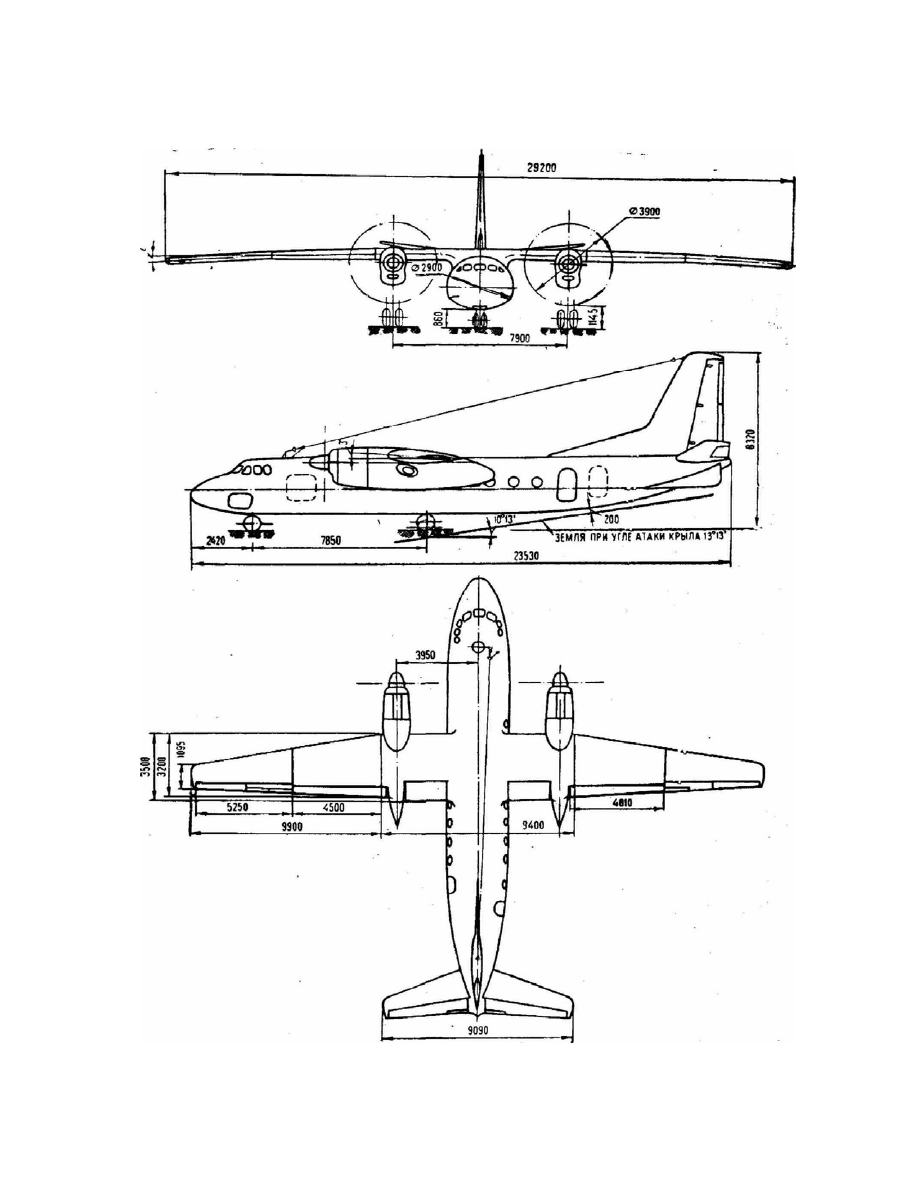

Рис. 1.1. Общий вид самолета

Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОБЩИЕ СВЕДЕНИЯ



Раздел 1 стр.5

Средняя аэродинамическая хорда, м:

для самолетов с двухщелевым центроплан-
ным закрылком ..........................................................................................2,686
для самолетов с однощелевым центроплан-
ным закрылком ..........................................................................................2,813

Угол поперечного «V», град.:

по отъемной части крыла ……………………………………………….   —2
по центроплану ................................................................................................0

Угол стреловидности консолей крыла (на 25% хорды) ............................................... 6°50'
Установочный угол крыла, град…………………………………………………………… 3
Угол отклонения элеронов, град.:

вверх ............................................................................................................24±1
вниз  ............................................................................................................16±1

Углы отклонения триммера элерона вверх и вниз
от нейтрального положения, град. ................................................................................±15±1
На самолетах, доработанных по бюллетеню № 907
ДМ, углы отклонения триммера элерона вверх и
вниз от нейтрального положения, град………………………………………………... ±7±1
Угол отклонения закрылков, град.:

на взлете ……………………………………………………………… 15; 5±1
на посадке ...................................................................................................38±1

1.2.3. ФЮЗЕЛЯЖ И ГЕРМОКАБИНА

Длина фюзеляжа, м ……………………………………………………………………. 23,53
Общий объем гермокабины, м

3

 ..................................................................................... 73,23

Размеры проема грузовой двери, м:

высота ………………………….……………………………………………10
ширина .........................................................................................................1,20

Размеры проема пассажирской (входной) двери, м:

высота ..........................................................................................................1,40
ширина …………………………………………………………………….0,75

Размеры проема багажной двери (расположена
между шп. № 34—36), м:

высота ......................................................................................................... 1,41
ширина ........................................................................................................ 0,75

Размеры проемов бортовых аварийных люков, м:

высота ............................................................................................................0,5
ширина .......................................................................................................... 0,6

Расстояние от земли до проема, м:

грузовой двери ..............................................................................................1,3
багажной двери ...........................................................................................1,55
пассажирской (входной) двери ……………………………………………1,4




Ан-24 (Ан-24РВ)

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

ОБЩИЕ СВЕДЕНИЯ



Раздел 1 стр.6

1.2.4. ОПЕРЕНИЕ

Площадь горизонтального оперения, м

2

   ……………………………………………..17,23

Размах горизонтального оперения, м …………………………………………………   9.09
Угол установки стабилизатора (относительно хорды крыла), град………………....... —3
Площадь вертикального оперения (без форкиля),м

2

………………………………….13,28

Высота киля над фюзеляжем, м  ........................................................................................ 4,9
Угол отклонения руля высоты, град.:

вверх ………………………………………………………...……………… 30
вниз…………………………………………………………………………...15

Углы отклонения триммера руля высоты, град………………………………………... ±20
Углы отклонения руля направления, град……………………………………………… ±25
Углы отклонения триммера руля направления, град………………………………...…±20
Углы отклонения пружинного компенсатора, град………………………………….. ±16,5
Углы отклонения совмещенного триммера-серво-компенсатора (на самолетах с одной
управляемой поверхностью на руле направления), град.:

в режиме триммера …………………………………………………..±19

-3

+1

в режиме сервокомпенсатора .   .  .  . ±19 ^

1.3. ОСНОВНЫЕ ЛЕТНЫЕ ДАННЫЕ

Крейсерская скорость полета на высоте 6000 м, км/ч .....................................................460
Скорость начала подъема передней опоры при взлетной массе 21000 кг, км/ч:

∆

з

=15°…………………………………………………………………..….210

∆

з

=5° …………………………………………………………...………….225

Длина разбега при взлетной массе 21000 кг (СА), м;
на ИВПП:

∆

з

=15°……………………………………………………………………...850

∆

з

=5°……………………………………………………………………...1000

на ГВПП с условной прочностью грунта более 8,0 кгс/см

2

, ∆

з

=15°…………….......   900

Длина  пробега  при  посадочной  массе 20000 кг  на    ИВПП  и  ГВПП  с  условной
прочностью грунта 8,0 кгс/см

2

 (СА), м ..........................................................................   580

Длина  прерванного  взлета  при  отказе  одного  из  двигателей  на  скорости  V

п



оп

  при

взлетной массе 21000 кг на ИВПП, (СА), м:

∆

з

=15°.......................................................................................................  1620

∆

з

=5°.......................................................................................................... 1800
