Несущую способность гвоздя в одном срезе по изгибу определяют по формуле 2 2 и 25 а d T
но не более 40 d 2 . Несущая способность одного среза гвоздя по смятию среднего с и крайнего a элемента определяют по формулам (6), (7) и (8), в которых 1 к . Несущая способность одного среза гвоздя T является наименьшей из вычисленных. Общее Соединения с изгибаемыми гвоздями и стальными накладками применяют в узлах некоторых конструкций. Гвозди здесь забивают через отверстия, 1 а по изгибу с учетом его частичного защемления— по формуле 2 и 40 d T .

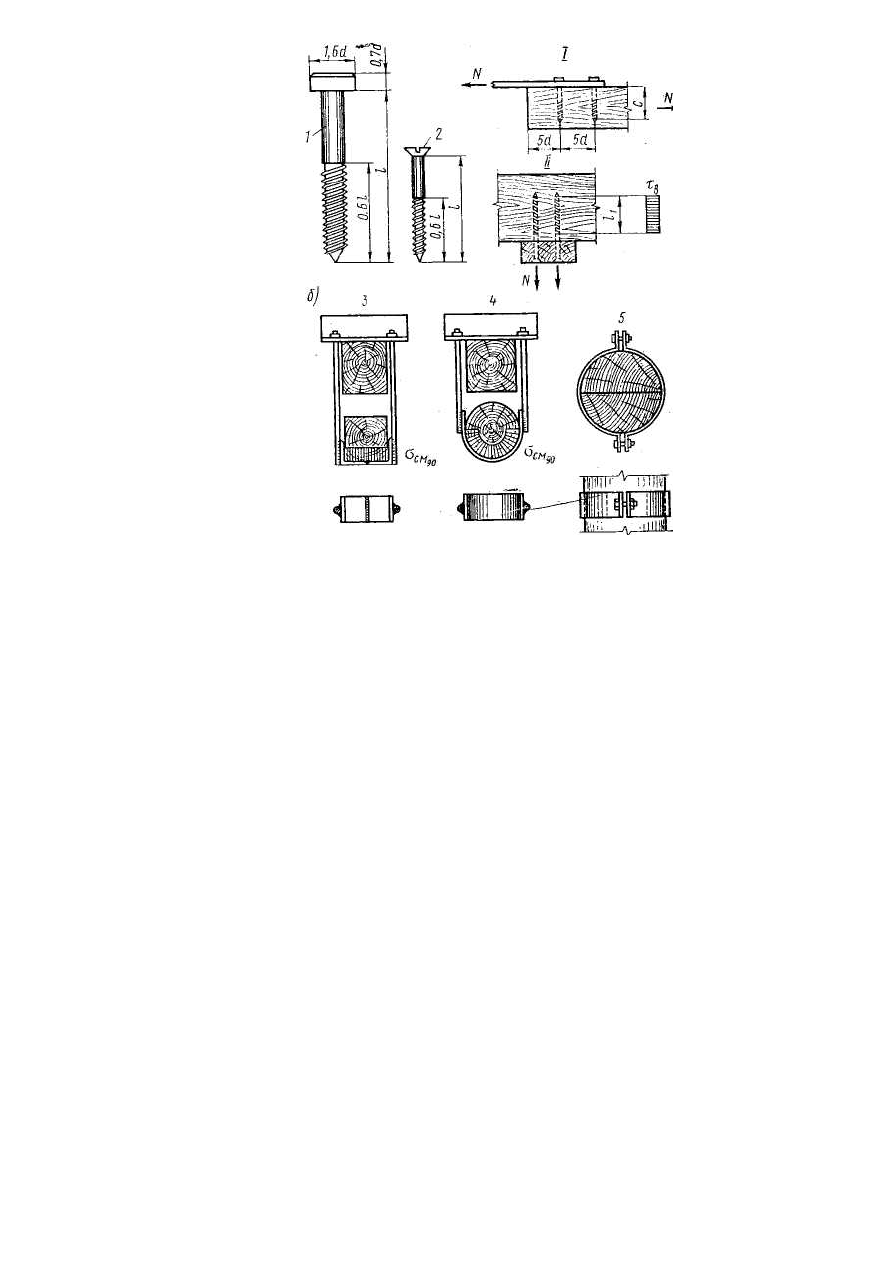

(13) Соединения с винтами (рис. 6.8). Винты представляют собой стандартизованные стальные изделия и состоят из головки, ненаре-занной и Винты применяют для крепления стальных накладок и деталей к деревянным элементам в узлах конструкций. Они завертываются через отверстия Винты расставляют в соединениях на больших расстояниях, чем болты. Вдоль волокон между их осями должно быть не менее 10d,а поперек — 5d, поскольку |
