 97

лер. Отказ контроллера затронет большое число детекторов, что также отра-
зится на синограмме в виде широкой полосы. На изображениях данный ар-
тефакт  иногда  менее  выражен,  чем  в  случае с  выпадением  одного  модуля,
что  вызвано  наложением  нескольких  волнообразных  веерных  искажений
друг на друга.

После регистрации события совпадения сканером, событие сортируется

и считается  в  гистограммной  памяти. Ошибки  здесь возникают  когда  одна
или более ячейки памяти не обнуляются правильным образом и заполнены
ошибочным числом событий. На синограмме артефакт ошибки памяти ото-
бражается в виде одного или множества горячих пятен. После реконструк-
ции  данных  эти  горячие  пятна  преобразуются  одиночные  полосы  на  изо-
бражении.  Этот  артефакт  можно  убрать  вручную  путем  удаления  горячих
пятен из синограммы и повторной реконструкции данных. Один из лучших
способов  проверки  функциональности  ПЭТ - пробный  сбор  данных  с  вра-
щающимся  в  плоскости  источником.  Визуальная  проверка  полученных  си-
нограмм обычно позволяет обнаружить любой тип аппаратной неисправно-
сти. Этот тест является частью ежедневной проверки качества.

Артефакт  аппаратного  обеспечения  цифровой  обработки

  напоминает

кольцевые артефакты, присутствующие в КТ-системах с вращающимися де-
текторными модулями, где один или более детекторов неисправны. Однако
в  ПЭТ-системе  любой  отказ  детектора  дает  веерообразный  артефакт.  Если
происходят  сбои  в  сортировке  аппаратных  средств,  на  синограммах  будут
видны вертикальные полосы.

3.5.2. Артефакты сбора данных

Артефакты  сбора  данных  возникают  во  время  сбора  данных  и  обычно

являются  следствием  движений  пациента.  Они  могут  проявляться  простой
потерей в разрешении или принимать формы, которые могкт быть приняты
за патологические изменения.

Артефакты вызванные движениями пациента обычно приводят к потере

пространственного  разрешения.  Последствия  движений  пациента  могут
быть  снижены  путем  сбора  данных  в  динамической  последовательности.
После  проведения  исследования,  динамические  изображения  просматрива-
ют в режиме кинопетли для определения движения пациент во время сбора
информации. Если пациент двигался, то для суммирования и формирования
конечных  изображений  отбираются  только  те  кадры,  на  которых  пациент
лежит  правильно.  При  суммировании  только  части  исследования,  улучша-
ются контрастность и разрешение изображений.

Артефакты,  вызванные  самим  гентри,  отражаются  на  изображениях  в

виде ряда полос, которые похожи на веерообразные артефакты, вызванные
отказом детектора (рис. 59). Однако, синограмма говорит не о повреждении
детектора,  а  о  присутствии  в  поле  обзора  области  с  очень  высокой  интен-



98

сивностью. Это может быть вызвано тем,  что в катетере инъекции остался
радиофармпрепарат. Если изменить масштаб  изображения, то можно заме-
тить, что полосы исходят из области высокой интенсивности.

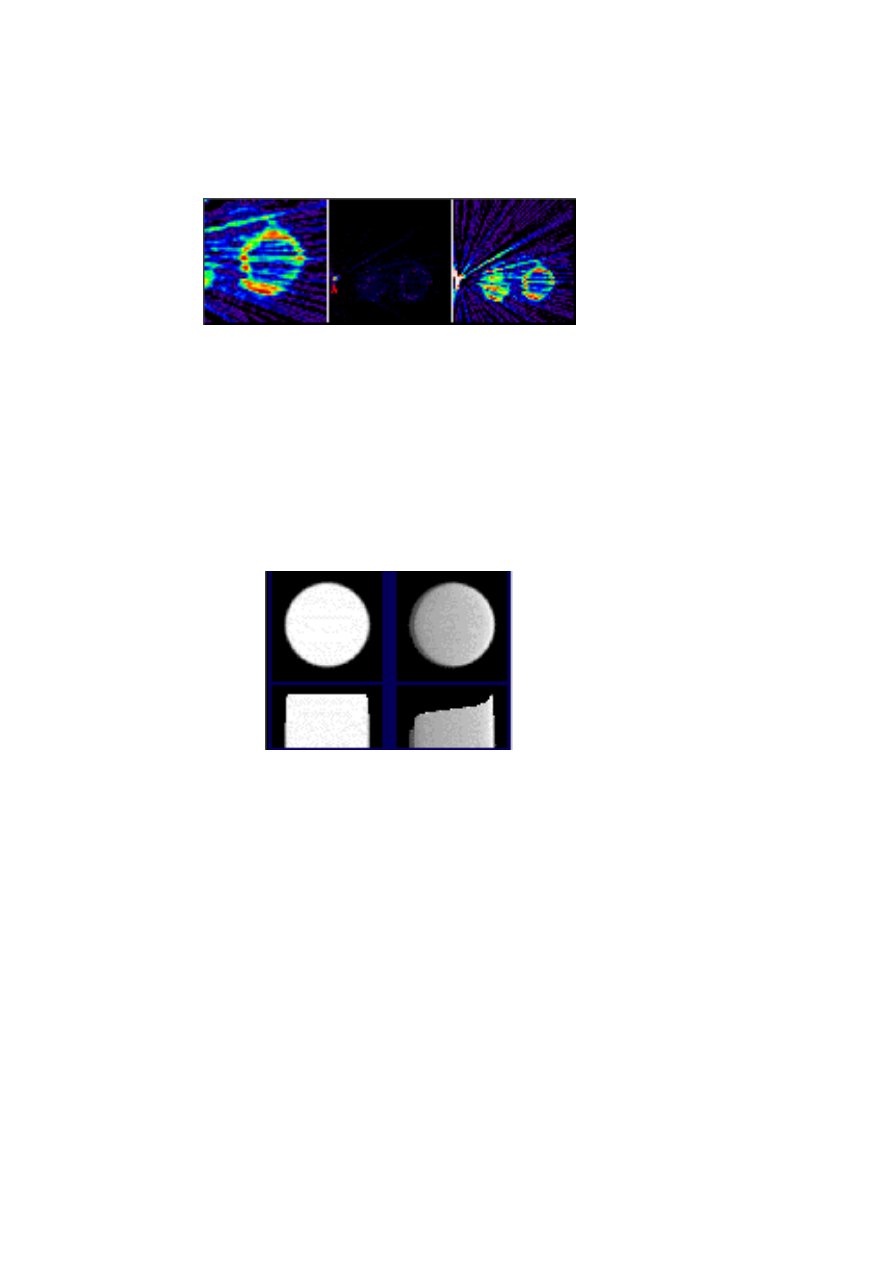

Рис. 59. Артефакты, вызванные гентри

Возможный способ устранения артефакта состоит в маскировке на сино-

грамме области высокой интенсивности до реконструкции, но количествен-
ная информация на изображении будет потеряна.

3.5.3. Артефакты обработки данных

Эти артефакты обычно появляются при использовании введении непра-

вильных параметров обработки данных (неослабленная коррекция, ошибоч-
ный  фильтр  реконструкции  и  т.д.).  Так  как  чаше  обработка  требует  мини-
мального взаимодействия системы с оператором, эти артефакты встречают-
ся менее часто (рис. 60).



Рис. 60. Моделируемый цилиндр с профилем в виде эллипса, полученного из-

за неточного выравнивания и смещения на 1 см (справа)

Один  из  шагов  обработки  требует  существенного  взаимодействия  сис-

темы с оператором, состоит в определении эллипса при использовании кор-
рекции ослабления в исследованиях. Расчет производится аккуратно, чтобы
не ввести серьезные артефакты

Другим возможным артефактом алгоритма определение эллипса являет-

ся диаметр эллипса. Данный артефакт оставляет однородность на достаточ-
но хорошем уровне, но отмечаются нарушения в коррекции границ.

Если  выбран  неправильный  коэффициент  ослабления  для  области  вы-

бранного эллипса, то можно увидеть небольшую недооценку или переоцен-
ку распределения активности.

 99

3.6. Радионуклиды, используемые в ПЭТ

Радиоизотопы, используемые в ПЭТ и других подобных исследованиях,

производятся  с  помощью  ускорителя  частиц,  называемого  циклотроном.
Все  используемые  в  ПЭТ  испускающие  позитроны  радионуклиды  имеют
короткое время полураспада и высокую энергию излучения по сравнению с
радиоизотопами, вообще используемыми в биомедицинских исследованиях.

Основные  радионуклиды,  используемые  в  клинических  исследованиях,

это  углерод

11

C,  азот

13

N,  кислород

15

O  и  фтор

18

F,  поскольку  эти  химиче-

ские  элементы  есть  почти  во  всех  соединениях  в  теле  человека.  Все  они
имеют  короткий  период  полураспада,  что  позволяет  вводить  пациенту
большие  дозы  препарата  с  низким  лучевым  воздействием  и  неоднократно
проводить исследования.

Таблица 5

. Радиоизотопы, используемые в ПЭТ

Изотоп  Период полураспада, мин  Средняя кинетическая энергия, мэВ

11

С 20,4

0,385

13

N 10,0

0,491

15

O 2,0

0,735

18

F 109,8

0,242

68

Ga 68,3

0,783

82

Rb 1,25

1,32

Наиболее часто применяется изотоп

18

F, которые используется для мар-

кировки глюкозы, где он замещает гидроксильную группу, и распадаясь по-
зволяет следить за метаболизмом глюкозы в организме. Количество вводи-
мого  препарата  (ФДГ)  столь  мало,  что  не  нарушает  естественный  метабо-
лизм глюкозы. ФДГ поглощается тканями, использующими глюкозу как ис-
точник энергии: злокачественными опухолями, метастазами, клетками мио-
карда, нервными волокнами. Например, мозг использует глюкозу исключи-
тельно как источник энергии и когда ФДГ поступает в клетки мозга, регист-
рируемое  изображение  показывает  топографическую  карту  поглощения
глюкозы различными участками мозга. Злокачественные клетки используют
больше глюкозы, чем здоровые ткани, поэтому такие исследования особен-
но эффективны при обнаружении рака и определения его стадии.

Изотопы

15



O,

13



N и

11



C имеют короткий период полураспада что накла-

дывает  ограничения  на  их  использование  в  клинических  исследования  и
требует близкого расположения ПЭТ сканера и циклотрона.

Раньше короткое время жизни было серьезной проблемой для проведе-

ния  исследований.  Для  создания  изотопов  центр  должен  иметь  ускоритель
частиц  и  штат  ядерных  физиков.  Если  возможности  синтеза  изотопов  нет,
они транспортируются к месту проведения исследования. В последние годы
ПЭТ быстро развивалась главным образом из-за множества новых радиоак-
тивных индикаторов, доступных для исследований человека.



100

3.7. Достоинства и недостатки ПЭТ

Системы ПЭТ универсальны, они используют все типы позитронных из-

лучателей.  Их  отличает 100% достоверность  диагностических  результатов,
которая  достигается  использованием  поправок  на  нормализацию,  мертвое
время счетчика, затухание, рассеяние и распад, а также качественной и ко-
личественной обработкой  информации.  Они просты в использовании, име-
ют стандартные протоколы и автоматизированный контроль качества. ПЭТ
сканеры позволяют параллельно собирать и обрабатывать данные, реконст-
руировать изображения, анализировать результаты, что существенно повы-
шает пропускную способность.

Поскольку  период  полураспада  радиоизотопов  мал,  лучевое  облучение

чрезвычайно мало и не затрагивает нормальные процессы тела. Это позво-
ляет при необходимости проводить повторные исследования.

Изображения, получаемые в ПЭТ, чаще всего представлены в соответст-

вии  с  цветной  шкалой,  что  делает  результаты  исследования  более  нагляд-
ными  для  диагностики.  Например,  здоровая  ткань  использует  глюкозу  для
пополнения энергии и накапливает часть радиоактивной глюкозы. Злокаче-
ственная  ткань  потребляет  больше  глюкозы,  чем  здоровая  и  на  ПЭТ  изо-
бражении будет более яркой, чем нормальная ткань.

Конструкция современных ПЭТ сканеров позволяет проводить исследо-

вания не только головного мозга, но и внутренних органов, что важно для
раннего обнаружения злокачественных изменений.

Одним  из  условий  получения  правильной  картины  распределения  изо-

топа  является  отсутствие  его  перераспределения  при  проведении  сканиро-
вания.  В  ряде  случаев  ПЭТ  может  дать  ложные  результаты,  если  химиче-
ский  баланс  пациента  нарушен.  Например,  у  диабетиков  причиной  этого
может послужить высокое содержание сахара или инсулина в крови.

Возможности  использования  ПЭТ  ограничиваются  дороговизной  томо-

графов и необходимостью размещения их вблизи циклотрона. Создание но-
вых радиофармпрепаратов, имеющих период полураспада несколько часов,
позволяет частично решить ее. Кроме того, радиоизотоп рубидия-82 (период
полураспада 76 с)  можно  получить  не  используя  циклотрон.  Этот  изотоп
создается  с  помощью  разработанного  в  институте  ядерных  исследований
им.  Курчатова  (Москва)  генератора  рубидия-82  и  позволяет  проводить  ис-
следования перфузии миокарда с высокой чувствительностью.

Ценность ПЭТ растет при совместном проведении с другими исследова-

ниями (КТ, МРТ).
