водные  растворы  таких  парамагнитных  веществ  как  никель,  марганец,  на-
трий, кислород.

На рис. 33  представлен фантом для тестирования разрешающей способ-

ности,  созданный  фирмой General Electric [25].  Он  состоит  из  целого  ряда
элементов, предназначенных для контроля соответствующих характеристик.
Ряды одинаковых по размеру квадратов в центре фантома используются для
контроля  пространственной  линейности  и  геометрических  искажений.  Для
обнаружения геометрических искажений часто достаточно визуального ос-
мотра, при котором заметна деформация или растяжение такой сетки. Нали-
чие  геометрических  искажений  вызывается  неоднородностью  магнитного
поля, магнитной восприимчивостью или нелинейностью градиентов. Функ-
ция  вычисления  расстояний  на

1

T

-

изображении  такого  фантома  позволяет

проверить точность измерения внутреннего диаметра поперек, по вертикали
и по каждой диагонали фантома в соответствии с выражением:

%;

100

⋅

−

=

д

изм

д

геом

D

D

D

D













(  )

где



геом

D

-

геометрическое  искажение,  измеренное  в  процентах;



д

D

-

дейст-

вительное значение диаметра;



изм

D

-

 измеренное значение диаметра.

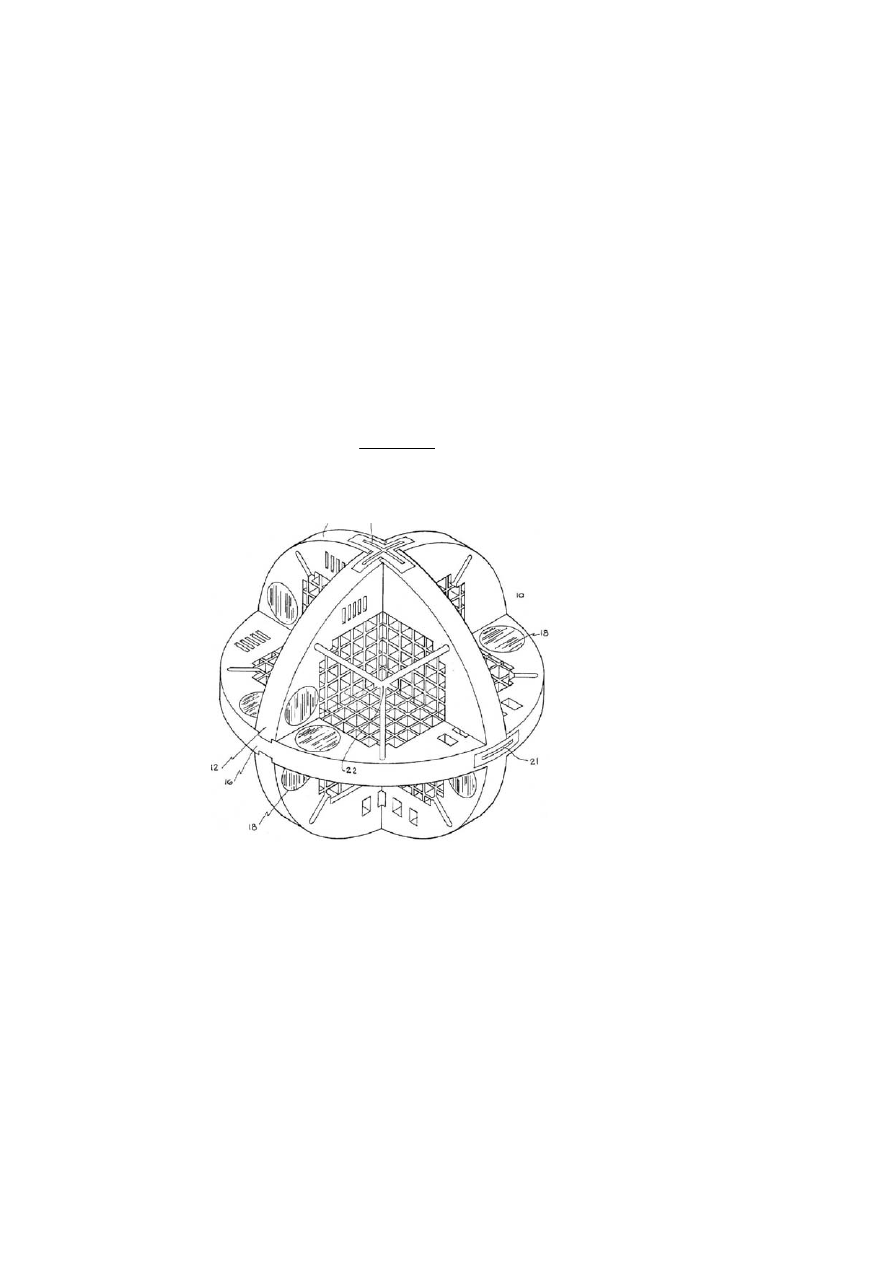

Рис. 33. Фантом для контроля характеристик МР-томографа

Угол между сторонами ячеек сетки должен быть 90

°. Эти же расстояния

можно измерить непосредственно на плёнке в случае необходимости обна-
ружения искажений, возникающих в матричной или лазерной камере.

Для  тестирования  пространственного  разрешения,  зависящего  от  вели-

чины градиентов и алгоритма реконструкции, в фантомах используется сек-
ция, состоящая из ряда отверстий различного диаметра (например, от 0,5 до



70

2 мм). Отверстия могут быть как квадратной, так и круглой формы, и распо-
лагаться в двух ортогональных направлениях, что позволяет обеспечить од-
новременную оценку разрешения в направлениях фазового и частотного ко-
дирования.  Этот  тест  должен  проводиться  без  применения  каких-либо
фильтров формирования данных.

Обнаружение низкой контрастности производится с помощью элементов

цилиндрической  формы,  заполненных  растворами  с  различными  значения-
ми параметров



1

T



и

2

T

.

Такие элементы будут давать на изображении сигна-

лы  различной  интенсивностями,  что,  в  свою  очередь,  позволит  визуально
оценить способность сканера различать низко контрастные объекты на изо-
бражениях.

Важным  параметром  в  МР-томографии  является  толщина  среза,  зави-

сящая  от  однородности  полей,  величины  и  линейности  градиентов  и  ис-
пользуемой импульсной последовательности. Для контроля толщины среза
используется два метода. Первый метод заключается в использовании в од-
ной из секций фантома клиновидного выреза в пластике, оптимальное соот-
ношение  длин  боковых  граней  которого  примерно 1:10. На  изображении
сигнал будет в том месте, где пластик удален, а ширина клиновидного выре-
за будет увеличиваться по мере увеличения толщины среза (рис. 34). Второй
метод состоит в измерении профиля среза путём непосредственного исполь-
зования срезоселективных и частотных градиентов.

Плоскостная  разрешающая  способность  чаще  всего  определяется  с  по-

мощью группы тонких областей, поглощающих сигнал.

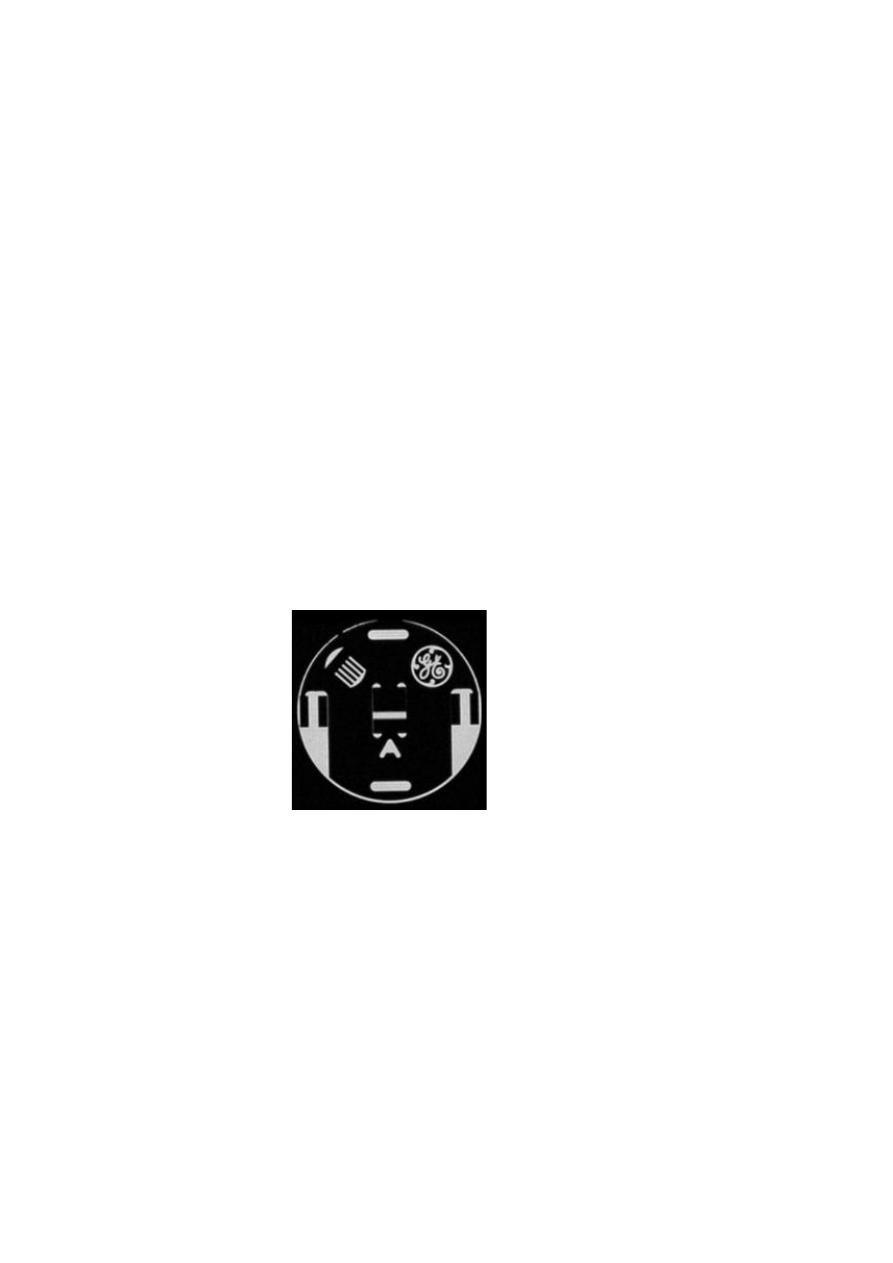

Рис. 34. МР-изображение фантома, производства General Electric

На рис. 34 представлено МР-изображение фантома производства General

Electric,  предназначенного  для  контроля  ряда  характеристик  томографа.  В
центре изображения расположен клиновидный элемент для контроля тощи-
ны среза. Группа параллельных линий в левом верхнем углу предназначена
для  контроля  плоскостной  разрешающей  способности.  Цилиндрическая
форма, известный внутренний диаметр и расстояния между элементами по-
зволяют контролировать наличие геометрических искажений.

 71

2.9. Артефакты МР-изображений

Сразу после появления МР-томографии как ее приветствовали за отсут-

ствие артефактов, свойственных компьютерной томографии. Однако вскоре
стало понятно, что сложная природа магнитного резонанса приводит к воз-
никновению целого ряда новых артефактов.

Артефактом  изображения  является  любая  черта,  присутствующая  на

изображении и отсутствующая в отображаемом объекте. Иногда артефакты
возникают в результате неверных действий сканера, иногда являются след-
ствием естественных процессов или свойств человеческого тела [42].

В МРТ артефакты могут иметь форму вариаций интенсивности сигналов

или  их  ошибочного  позиционирования.  В  ряде  случаев  артефакты  имити-
руют патологию для исключения которой приходится заново проводить об-
следование или применять другие методы диагностики.

Обычно  в  зависимости  от  источника  возникновения  артефакты  в  МРТ

подразделяют на:

-  физиологические;
-  вызванные  физическими  явлениями  (химический  сдвиг,  восприим-

чивость, металл).

-  вызванные неисправностью оборудования;
-  неправильные действия оператора.

Обычно зная  причины  возникновения  артефактов,  их  можно  легко рас-

познать и устранить. Рассмотрим наиболее часто встречающиеся артефакты
МР-изображений.

2.9.1. Физиологические артефакты

Физиологические  артефакты  вызваны  естественными  процессами,  про-

исходящими в теле пациента. На томограмме они проявляются в виде пятен
и  изображений-призраков  вдоль  оси  кодирования  фазы,  независимо  от  на-
правления движения. Чаще они вызваны движением жидкостей, дыханием,
пульсацией  сердца  (рис. 35). Уменьшить  артефакты  можно  используя  кар-
диологическую и респираторную синхронизацию.

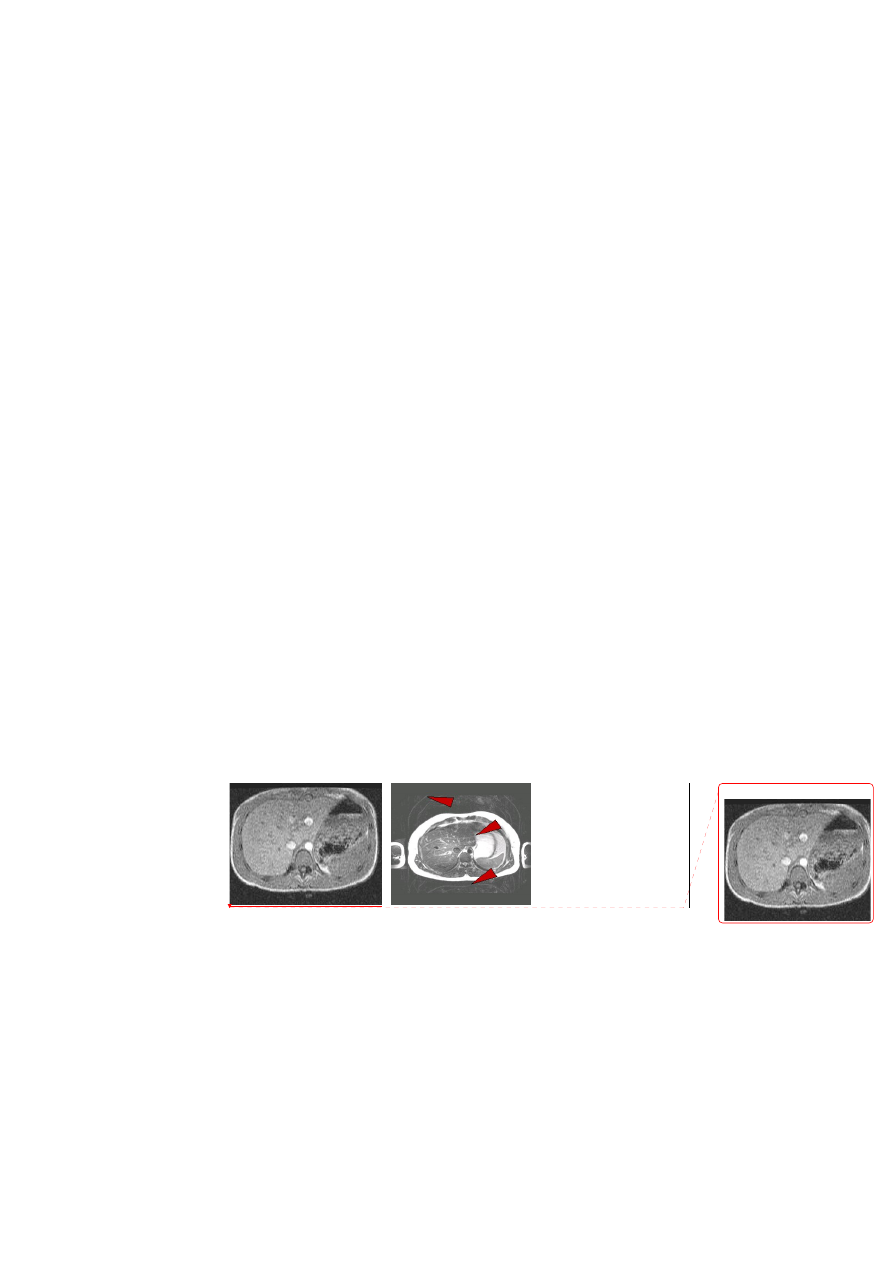

Рис. 35. Артефакт от пульсации аорты (а) и дыхания (б)

Артефакт  от  пульсации  спинномозговой  жидкости  проявляется  в  виде

появления на  изображении  темных полос.  Для устранения этого артефакта
используют  компенсацию  потока,  заключающуюся  в  подаче  дополнитель-

а

б

Удалено: <sp><sp>



72

ного  градиента  для  устранения  разницы  фаз  стационарных  и  движущихся
спинов  за  интервал

TE.  Если  артефакты  остаются,  дополнительно  исполь-

зуют кардио-триггер.

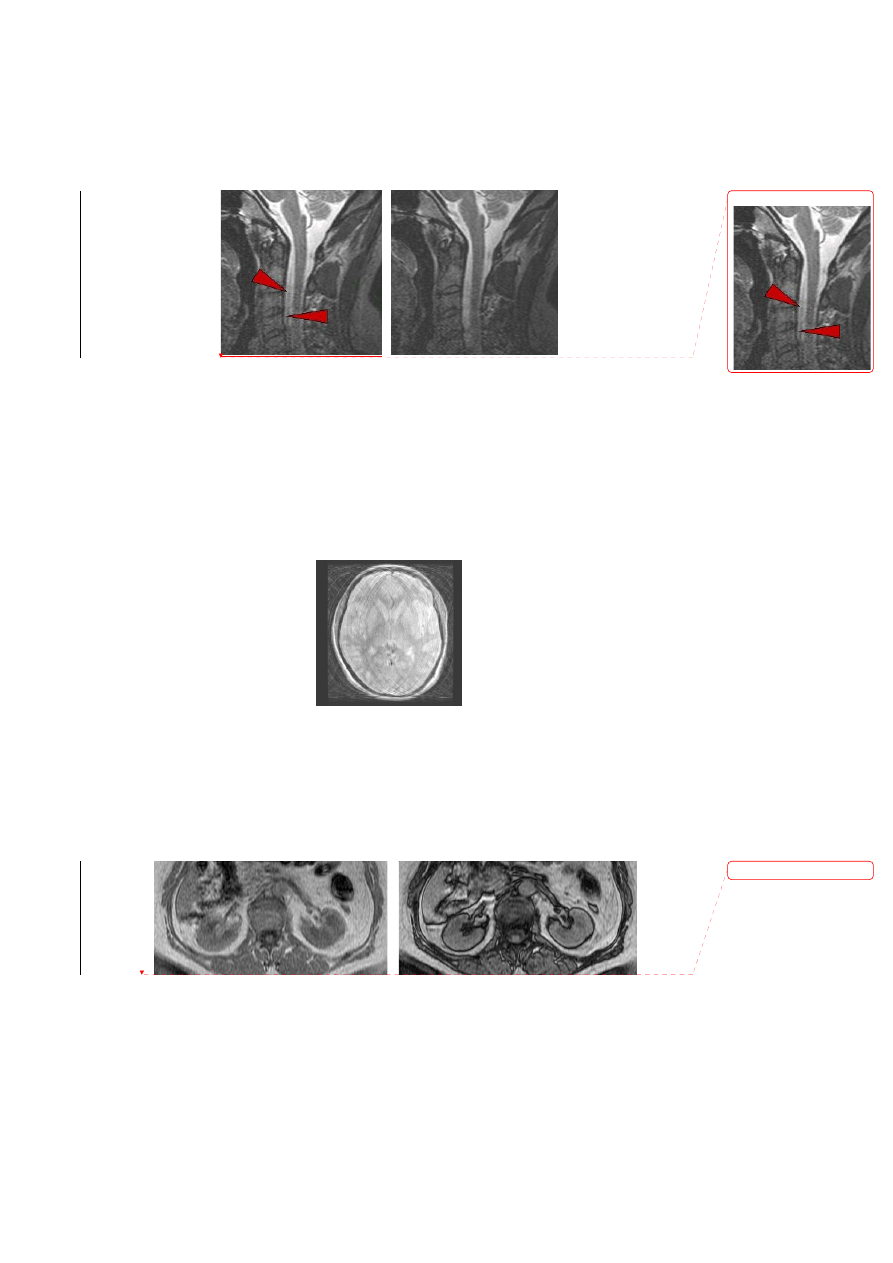

Рис. 36. Изображение с (а) и без (б) артефакта пульсации СМЖ

Часто на изображении возникают артефакты, вызванные движением па-

циента,  которые  проявляются  в  виде  пятен  и  ложных  изображений  в  на-
правлении  фазового  кодирования  вне  зависимости  от  направления  движе-
ния.  Их  интенсивность  зависит  от  того,  в  какой  момент  заполнения

k-

пространства  возникло  движение.  Когда  движение  возникает  в  последние
секунды  сканирования  при  заполнение  внешних  краев

k-пространства,  то

артефакт не сильно затрагивает изображение. Избежать появления этих ар-
тефактов можно используя быстрые методы сканирования.



Рис. 37. Артефакт, вызванный движением пациента

2.9.2. Артефакты, вызванные физическими явлениями

Артефакт  черной  границы (Black Boundary Artifact) проявляется  в  виде

черной  линии  на  границе  раздела  двух  сред  (вода/жир,  мышца/жир).  Чаще
возникновение артефакта это результат неверного выбора TE, когда спины
воды и жира находятся в противофазе, компенсируя друг друга (рис. 38).









Рис. 38. Один срез GRE ИП в фазе (a) и противофазе (б)

а

б

б

а
