Управление сложными проектами в интегрированных САПР - часть 4





15



Процесс среды

проектирования

N-

го уровня

Процесс среды

проектирования

(N-1)-

го уровня

Процесс

проектирования

N-

го уровня

Процесс

проектирования

(N-1)-

го уровня

Процесс

проектирования

(N+1)-

го уровня

Принад-
лежит  к

Использует
процесс проек-

тирования

использует
такие про-

цессы

Создал и



многие

Был создан этим про-

цессом  и  выполняет
задание для него

Знает  о  многих
таких процессах



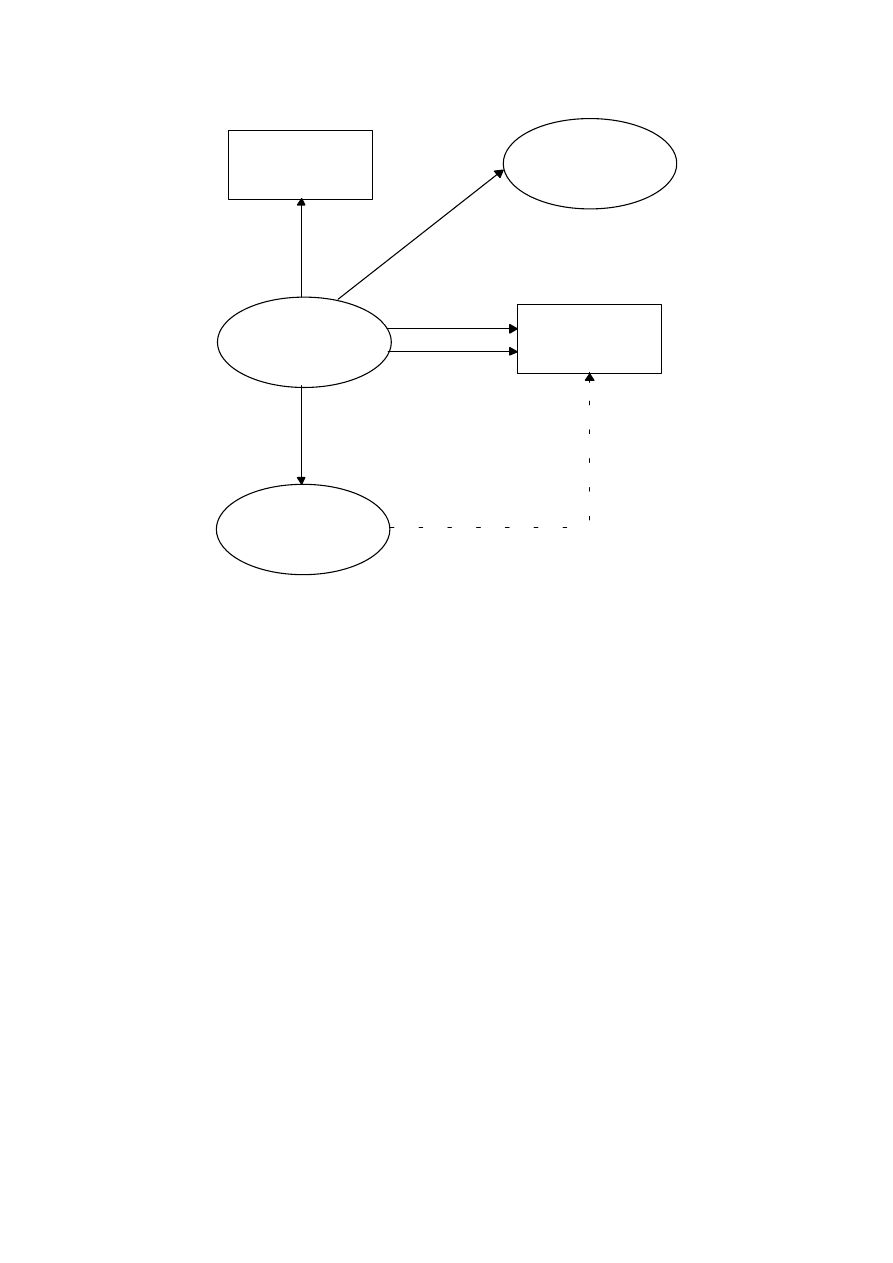

Рис. 1.5. Элементарный конструктивный блок сетевой модели

процесса проектирования


При описании задач управления процессами часто прибегают к использо-

ванию диаграмм состояний. Диаграмма состояний

−

 это конечный орграф, вер-

шины которого обозначают множество некоторых рабочих состояний процесса,
а дуги

−

 множество возможных переходов из одного рабочего состояния в дру-

гое.  В  каждый  момент  времени  любой  процесс  среды  проектирования  может
находиться в одном из трех рабочих состояний [1]:

пассивном,  если  в  среде  не существует ни одного процесса проектирова-

ния;

выполнимом, если в среде существует хотя бы один выполнимый или вы-

полняющийся процесс проектирования;

приостановленном, если в среде существует хотя бы один процесс проек-

тирования, но ни один из существующих процессов не может выполниться (на-
пример,  из-за  недоступности  в  данный  момент  необходимых  процессу  ресур-
сов).





16

Рабочее  состояние  среды  проектирования  тесно  связано  с  рабочими  со-

стояниями  принадлежащих  ей  процессов  проектирования.  Можно  выделить
следующие рабочие состояния процесса проектирования [1]:

существование. Процесс переходит в это состояние сразу после того, как

он создан в среде проектирования по запросу некоторого другого процесса про-
ектирования;

выполнимый. Процесс переходит в это состояние после того, как он ини-

циирован;

выполнение.  Процесс  переходит  в  это  состояние  для выполнения некото-

рой  последовательности  действий,  направленных  на  решение  задачи  проекти-
рования;

ожидание. Выполняющийся процесс переходит в это состояние, если ему

требуется  поддержка  других  процессов.  Например,  процессу  могут  потребо-
ваться  ресурсы  для  создания  новых  подпроцессов,  поддержка  процесса  более
высокого уровня или процесса среды проектирования;

восстановление. Процесс переходит в это состояние после того, как в хо-

де  выполнения  процесса  проектирования  происходит  особая  (исключительная)
ситуация.

Понятия процесса проектирования и среды проектирования, неформально

введенные  выше,  можно  использовать  как  основу  для  описания  процессов  ав-
томатизированного проектирования. В работе [1] процесс автоматизированного
проектирования определяется как подчиненный процесс проектирования, кото-
рый  выполняется  в  среде,  обеспечиваемой  ЭВМ,  или  более  точно

−

  в  рамках

САПР. Поскольку САПР должна обеспечивать автоматизацию процесса проек-
тирования  в  целом,  а  не  только  его  отдельных  частей,  то  сложную  структуру
процесса  проектирования  необходимо  отразить  в  структуре  самой  САПР. Дру-
гими  словами,  САПР  должна  обеспечить  возможность  моделирования  самого
процесса  проектирования,  а  полученная  информационная  модель  может  быть
использована для организации и оптимизации управления этим процессом.













17

1.1.4.

Методологии проектирования


В концептуальной модели процесса проектирования должны быть учтены

особенности  существующих  методологий  проектирования.  С  системной  точки
зрения  процесс  проектирования  можно  представить  как  последовательность
преобразований  (трансформаций)  промежуточных  описаний  объекта  проекти-
рования, связывающих концептуальное описание объекта и его реализацию [2].
Эти  преобразования  выполняют  проектные  процедуры  (T),  каждая  из  которых
генерирует промежуточные проектные описания для следующего уровня на ос-
нове описаний предыдущего уровня (рис. 1.6).

В  зависимости  от  направления  выполнения  этих  преобразований  разли-

чают два основных метода проектирования

−

 восходящее и нисходящее проек-

тирование, последовательности этапов для которых показаны на рис. 1.6 в виде
правой и левой ветвей схемы соответственно.

При  восходящем  проектировании  начинают  с  базовых  функциональных

элементов  и  затем,  группируя  их  нужным  образом,  формируют  узлы  первого
уровня,  функционально  более  сложные,  чем  базовые  элементы.  В  результате
преобразования, повторяющего эту процедуру по отношению к элементам 1-го
уровня,  конструируют  более  сложные  узлы,  соответствующие  2-му  уровню,  и
т.д.  Требуемое  описание  объекта  проектирования,  т.е.  проект,    окончательно
формируется в результате последнего из цепочки преобразований, которое и за-
вершает процесс проектирования.

Недостатки,  снижающие  результативность  методологии  восходящего

проектирования,  обусловлены  тем,  что  по  мере  усложнения  проектируемых
объектов  происходит  увеличение  количества  промежуточных  уровней  описа-
ния,  а  это,  в  свою  очередь,  увеличивает  количество  возможных  проектных  ре-
шений  (экспоненциальная  зависимость).  Поэтому  переход  с  i-го  уровня  проек-
тирования на (i+1)-й представляет собой не только задачу преобразования опи-
сания, но еще и комбинаторную задачу выбора вариантов. В случае проектиро-
вания  сложного  объекта  трудно получить эффективные критерии  выбора про-
ектного  решения  на  конкретном  этапе,  которые  учитывали  бы  требования  по-
следующих  этапов  проектирования.    В  результате  непосредственное  примене-
ние  метода  восходящего  проектирования  приводит  к  трудно  управляемой  по-





18

следовательности  преобразований,  которая  недостаточно  эффективна  по  отно-
шению к проектируемому объекту в целом.



Реализация объекта проектирования

(

базовые функциональные элементы)

Концептуальное описание (архитектура)

объекта проектирования

T

Уровень 1

T

Уровень N

T

Уровень 2

T

Уровень (N-1)

T

Уровень (M-1)

T

Уровень 2

T

Уровень M

T

Уровень 1

T

T

Промежуточные
описания при
восходящем
проектировании
(

постепенное

уменьшение
детализации с
возрастающей
степенью учета
функциональных
аспектов)

Промежуточные
описания при
нисходящем
проектировании
(

постепенная

детализация с
возрастающей
степенью учета
технических
аспектов)



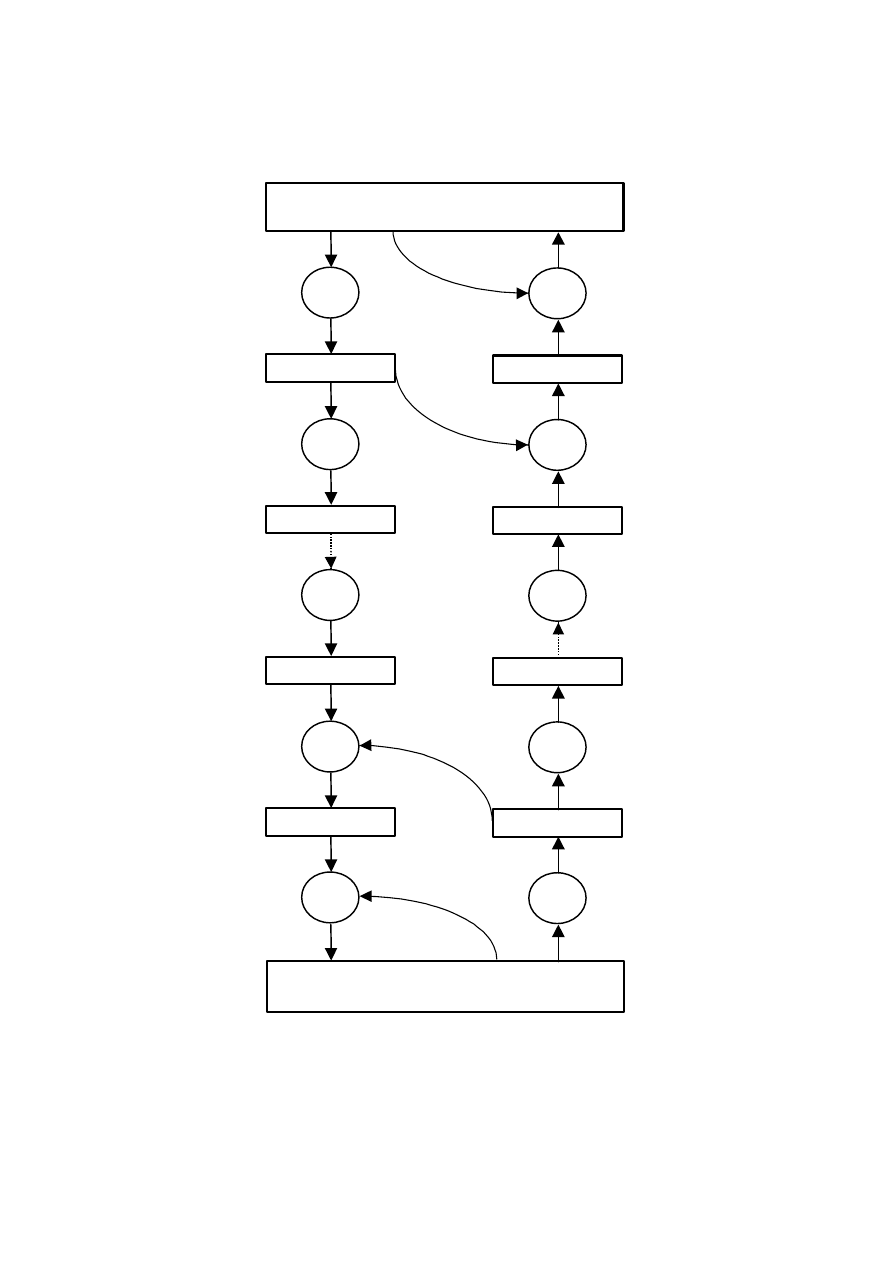

Рис. 1.6. Схематическое представление процесса проектирования


По  ряду  причин  нисходящее  проектирование  является  более  предпочти-

тельным методом, чем восходящее проектирование. Во-первых, часто разработ-
ка проекта начинается при отсутствии каких-либо определенных решений отно-
