Рис. 8.5. Регенеративный подогреватель с трубной доской:
1 – корпус; 2 – линия подвода греющего пара; 3 – защитный щит; 4, 5 – входной и
выходной патрубки основного конденсата; б – водяная камера; 7 – трубная доска;
8 – латунные U-образные трубы; 9 – направляющие перегородки; 10 – отсос возду-
ха; 11 – подвод дренажа из другого подогревателя; 12 – слив конденсата греющего
пара; 13 – штуцер для опорожнения; 14 – водомерное стекло; 15 – подвод некон-
денсирующихся газов из другого подогревателя.



172

В настоящее время на крупных блоках наряду с регенеративными

подогревателями  низкого  давления  (ПНД),  в  которых  подогрев  основ-
ного  конденсата  происходит  только  в  трубных  пучках,  обогреваемых
конденсирующимся паром (рис. 8.5), применяют подогреватели с встро-
енными ОД и подогреватели, в которых есть как ОД, так и ОП. На рис.
8.6 показан ПНД с U-образными трубками, установленными в трубных
досках, с ОП и ОД. Трубы ОП размещаются здесь в выделенном отсеке
корпуса  подогревателя.  Пучок  этих  труб  располагается  параллельно
трубам, на поверхностях которых пар конденсируется [трубы пучка по-
догревателя-конденсатора  (ПК)].  Внизу  корпуса  регенеративного  по-
догревателя  располагается  ОД.  Перегретый  пар  от  отбора  турбины  по-
ступает в нижнюю часть подогревателя, проходит трубы ОП (рис. 8.6,

а)

и  при  температуре,  близкой  к

н

t ,  перетекает  через  отверстия  в  кожухе

сварного отсека в ПК. Здесь пар конденсируется, а образующийся кон-
денсат стекает в ОД, где охлаждается частью потока основного конден-
сата.  Охлажденный  конденсат  греющего  пара  отводится  через  штуцер,
расположенный в нижней части корпуса.

Поток основного конденсата поступает во входную часть водяной

камеры,  проходит  последовательно  четырехходовые  подогреватель-
конденсатор и охладитель пара, после чего попадает в выходную часть
камеры, откуда выходит через отводящий штуцер. Небольшая часть по-
тока основного конденсата до поступления в трубный пучок ПК подает-
ся в водяную камеру ОД, проходит U-образные трубы охладителя и, по-
догретая, сливается с основным потоком (рис. 8.6,

б).

Приведенный  на  рис. 8.6 регенеративный  подогреватель  устанав-

ливается на блоке с одновальной турбиной К-800-240. Трубные пучки в
нем  собраны  из  труб  диаметром 16x1 мм,  изготовленных  из  стали
Х18Н10Т.

Регенеративный  подогреватель  с  коллекторной  системой  показан

на рис. 8.7. В корпусе подогревателя располагаются четыре пучка двой-
ных  спиральных  труб,  к  которым  от  двух  вертикальных  коллекторов
подводится подогреваемая вода. Отводится вода также в вертикальные
коллекторы. В коллекторах имеются разделительные диафрагмы, кото-
рые обеспечивают требуемое число ходов в ОП, ПК и ОД и соответст-
вующую скорость воды в трубах. Трубы подогревателя разделяются го-
ризонтальными перегородками, чтобы создать скорости пара и конден-
сата,  обеспечивающие  необходимые  значения  коэффициентов  теплоот-
дачи при допустимых гидравлических сопротивлениях. В перегородках
имеются  отверстия,  по  которым  пар  и  конденсат  перетекают  из  одной
секции в другую.



173






Рис. 8.6, а.
















174

Рис. 8.6. Конструкция  регенеративного
подогревателя низкого давления с охла-
дителями пара и дренажа ПН-1000-32-7-
1ШЖ (а) и схема движения воды и пара
(б):
1 – корпус; 2 – трубный  пучок  ПК; 3 –
трубная  доска  ПК  и  ОП; 4 – водяная
камера ПК и ОП; 5 – линия подвода па-
ра; 6 – линия  отвода  конденсата; 7 –
трубный  пучок  ОД; 8 – трубная  доска
ОД; 9 – водяная  камера  ОД; 10 – шту-
цер  подвода  основного  конденсата  ОД;
11 – линия  отсоса  неконденсирующихся
газов; 12 – линия  подвода  дренажа  из
другого  подогревателя; 13, 14 – соот-
ветственно штуцера подвода и отвода
основного  конденсата  ПК  и  ОП; 15 –
трубный  пучок  ОП; 16 – линия  подвода
парогазовой  смеси  из  другого  подогре-
вателя; 17 – штуцер  отвода  потока
основного конденсата (ОК).









175

Рис. 8.7. Конструкция регенеративного по-
догревателя с коллекторной системой (а) и
схема  движения  воды  в  трубной  системе
(б):

1 – подвод греющего пара; 2 – охладитель
пара; 3 – поверхности ПК; 4 – подвод не-
конденсирующихся  газов  из  другого  подог-
ревателя; 5 – отсос  неконденсирующихся
газов; 6 – отвод конденсата греющего па-
ра; 7 – коллекторы питательной воды; 8 –
охладитель дренажа; 9 – патрубок к ука-
зателю уровня; 10, 11 – подвод питатель-
ной  воды  и  ее  отвод; 12 – подвод  конден-
сата из другого подогревателя.



176

Греющий  пар  подводится  непосредственно  к  охладителю  пара

сверху (рис. 8.7) или через штуцер в цилиндрической части корпуса, ох-
лажденный конденсат отводится из нижней части подогревателя. Снизу
расположены также подводящий и отводящий штуцера питательной во-
ды. Неконденсирующиеся газы отводятся по трубе, установленной над
охладителем конденсата.

Корпус  подогревателя  имеет  внизу  фланцевое  соединение,  верх-

няя часть которого при ремонте может быть снята краном, имеющимся
в машинном зале. Остальные элементы конструкции понятны из рисун-
ка.

Регенеративные  подогреватели  с  коллекторной  системой  выпус-

каются заводами для давлений в трубной системе до 38 МПа и исполь-
зуются  как  подогреватели  высокого  давления  (ПВД),  устанавливаемые
после  питательных  насосов.  Новые  конструкции  таких  подогревателей
отличаются  хорошим  заполнением  объема  корпуса,  вследствие  чего
оказалось возможным даже на крупных блоках на каждом отборе уста-
навливать  один  регенеративный  подогреватель,  т.е.  применять  схему  с
так называемой однониточной группой ПВД. Иногда на таких подогре-
вателях  предусматривается  также  отдельный  отвод  питательной  воды,
подогретой в ОП. Последнее дает возможность при встроенном ОП ис-
пользовать теплоту поступающего в подогреватель перегретого пара по
схеме Некольного – Рикара (см. рис. 8.3,

в).

На рис. 8.8 показаны конструкция и расположение греющих пуч-

ков подогревателя блока с турбиной К-500-240. Регенеративный подог-
реватель  имеет  отдельно  выделенные  поверхности  ОП,  ПК  и  ОД,  соб-
ранные  из  пучков  однорядных  спиральных  труб  диаметром 32×5 мм
(для  ПК  и  ОД)  и 32×6 мм  (для  ОП).  Каждый  пучок  змеевиков  ОП  за-
ключен  в  свой  кожух.  Кожухи  соединены  перепускными  коробами.
Греющий пар подводится к двум пучкам (колонкам) ОП по стояку, рас-
положенному в центральной части корпуса аппарата, и проходит после-
довательно три колонки. Из одной колонки в другую пар перетекает по
коробам. Охладитель конденсата имеет такую же конструкцию, однако
конденсат в нем подводится к одной колонке и поэтому последователь-
но протекает все пучки.



177



Рис. 8.8, а.



178

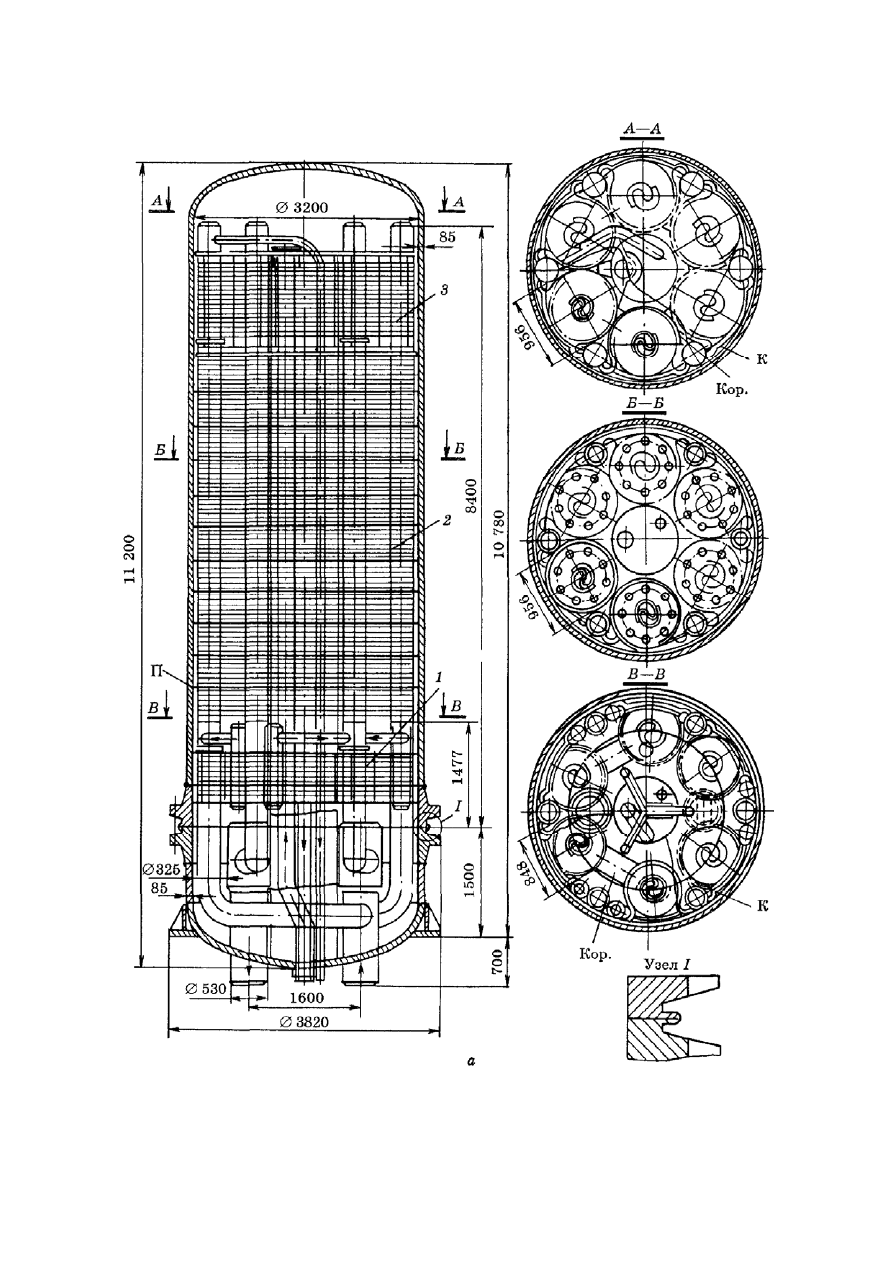

Рис. 8.8. Конструкция и расположение греющих элементов регенеративного подог-

ревателя высокого давления турбины К-500-240:

а – корпус регенеративного подогревателя с греющими элементами и коллекторной
системой; б – спиральный однорядный змеевик;
1 – охладитель дренажа; 2 – подогреватель-конденсатор; 3–охладитель пара; К–
кожух колонок ОП и ОД; П–перегородка ПК; Кор.–перепускной короб.



Схемы  движения  пара  и  конденсата  показаны  на  рис. 8.9,

а.  На

рис. 8.9,

б дана схема движения питательной воды через подогреватель.

Как  видно  из  рисунка,  вода  подводится  снизу  к  трем  коллекторам.  От
этих  коллекторов  часть  потока  перепускается  в  коллекторы  ОД.  После
охладителя дренажа весь поток воды вновь собирается в коллекторах и
направляется в специальные трубы ПК и ОП. Поток, прошедший трубы
ПК, отводится через коллекторы в общую линию и направляется в сле-
дующий  регенеративный  подогреватель  или  питательную  магистраль
котла, а часть питательной воды, прошедшая ОП, независимо от того, на
каком  отборе  установлен  подогреватель,  направляется  в  поток  воды,
прошедшей все регенеративные подогреватели.
