131

Пар  для  технологических  процессов,  а  также  по  условиям  его

транспортировки  требуется  обычно  несколько  перегретый.  Так  как  па-
ропреобразователь  производит  насыщенный  пар,  для  его  перегрева  ус-
танавливается  пароперегреватель

Пе,  в  котором  используется  теплота

для перегрева пара из отбора турбины. С дренажом из паропреобразова-
теля вводится в регенеративную систему ТЭЦ большой поток теплоты.
Чтобы несколько уменьшить его, улучшить использование регенератив-
ных отборов пара и условия работы основных питательных насосов, ус-
танавливается охладитель дренажа

ОД.

Тепловую  экономичность  турбоустановки  можно  несколько

улучшить, если питательную воду паропреобразователя предварительно
подогреть паром из отбора турбины более низкого давления в предвари-
тельном подогревателе

ПД, который может служить также конденсато-

ром вторичного пара для возмещения внутренних потерь пара и конден-
сата  (

вт

D ).  Питательная  вода  паропреобразователя  предварительно

очищается химическим способом и нагревается в охладителе продувки
паропреобразователя.  Из  воды  должны  быть  удалены  растворенные  в
ней  газы,  что  осуществляется  в  подогревателе  смешивающего  типа –
деаэраторе.

Если обратный конденсат, поступающий от потребителя, не при-

годен  для  питания  котлов  ТЭЦ,  следует  проверить  целесообразность
использования его (иногда после некоторой очистки) для питания паро-
преобразователя.  Благодаря  этому  могут  быть  уменьшены  производи-
тельность и стоимость установки химической водоочистки.

Необходимый  расход  пара  на  паропреобразователь  определяется

из уравнения теплового баланса:

в

пр

в

п

п

п

п

пп

пп

пп

пп

пп

пп

(

)

(

)

(

)

D h

h

D

h

h

D

h

h

η

′

′′

′

−

=

−

+

−

,             (4.17)

здесь

пр

п

пп

пп

,

,

D D

D  – расход соответственно первичного пара, вторичного пара

и продувочной воды, кг/с;

п

пп

,

h h′′  – энтальпии первичного (греющего) и вторичного (сухого насы-

щенного) пара, кДж/кг; если греющий пар проходит предварительно че-
рез перегреватель вторичного пара, то его энтальпия снижается до зна-
чения

0

п

h ,  определяемого  небольшим  остаточным  перегревом  на 20–25

°С;

п

пп

,

h h

′

′  – энтальпии  конденсата  греющего  пара  и  испаряемой  воды,

кДж/кг;

в

пп

h  – энтальпия воды на входе в паропреобразователь, кДж/кг. Значение



132

пп

D  обычно равно сумме

вн

вт

D

D

+

.

Давление вторичного пара

т.п

P  определяется требованиями потре-

бителя,  давление  первичного  (греющего)  пара – условиями  теплопере-
дачи в паропреобразователе и значением температурного напора

н

н

пп

п

пп

t

t

t

Δ

= −



где

н

п

t  и

н

пп

t  – температуры насыщения греющего и вторичного пара.

Обычно

пп

t

Δ

= 12+15 °С. Эта величина определяет перепад давле-

ний в паропреобразователе, равный 0,2–0,4 МПа. На значение этого пе-
репада  повышается  давление  пара  в  отборе  турбины  по  сравнению  с
давлением отпускаемого пара, что приводит к уменьшению работы от-
бираемого пара в турбине и выработки электроэнергии на тепловом по-
треблении на

э

п

отб

п

м

г

(

)

N

D

h

h

η η

Δ

=

⋅

−

⋅

⋅ .                            (4.18)

Это  является  основным  недостатком  схемы  отпуска  пара  через

паропреобразователи, приводящим к перерасходу теплоты и топлива по
сравнению  со  схемой,  где  пар  отпускается  непосредственно  из  отбора
турбины, примерно на 2 %.

Количество отбираемого пара из турбины

т

D  в данной схеме (см.

рис. 6.8) равно сумме расхода пара на паропреобразователь

п

D  и расхо-

да пара в обвод паропреобразователя

р

о.к

D

D

=

, т.е.

т

п

о.к

D

D

D

=

+

.

Расчет  прочих  теплообменников  паропреобразовательной  уста-

новки выполняют на основе уравнений тепловых балансов в соответст-
вии со схемой, расходами и параметрами пара и воды.

Для возмещения внутренних потерь пара и конденсата возможно

применение отдельной испарительной установки, производящей пар (и
дистиллят) высокого качества. Эти потери также можно возместить хи-
мически обессоленной водой.

В  двух  последних  случаях  производительность  паропреобразова-

теля  составляет

пп

т.п

о.к

вн

D

D

D

D

=

−

=

,  а  если

о.к

0

D

= ,  то

пп

т.п

D

D

=

.

Применение двух последних схем (см. рис. 6.6 и 6.8), как правило, ме-
нее целесообразно, чем первой (см. рис. 6.7) с возмещением внутренних
потерь пара и конденсата паропреобразовательной установки.

Из  трех  рассмотренных  схем  отпуска  пара  преимущественное

применение  имеет  схема  с  отпуском  пара  непосредственно  из  отборов
турбины.

При  проектировании  промышленных  ТЭЦ  с  использованием  вы-



133

сокоминерализованной  исходной  сырой  воды  требуется  технико-
экономическое  сравнение  возможных  схем  отпуска  пара  и  подготовки
добавочной воды. Выбор такой схемы должен быть особенно тщатель-
ным в случае применения на ТЭЦ прямоточных котлов и в особенности
сверхкритических параметров пара. Применение паропреобразователей
при  этом  может  обеспечивать  более  надежный  водный  режим  работы
оборудования ТЭЦ.




6.5. ОТПУСК ТЕПЛОТЫ НА ОТОПЛЕНИЕ. ВИД ТЕПЛОНОСИ-
ТЕЛЯ, СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ. РЕГУЛИРОВАНИЕ
ОТПУСКА ТЕПЛОТЫ


Теплоту  для  отопления  и  бытовых  нужд  теплоэлектроцентрали

отпускают  с  горячей  водой.  В  этом  случае  тепловую  нагрузку  ТЭЦ,
ГДж/ч, можно выразить как

от

с.в

п.с

о.с

(

)

Q

G

h

h

=

⋅

−

,                                  (4.19)

где

с.в

G  – расход сетевой воды, 10

3

 т/ч;

п.с

h   и

о.с

h  – энтальпии  сетевой  воды  до  подогрева  в  теплообменниках

ТЭЦ и после него, кДж/кг.

Воду подогревают в пароводяных теплообменниках ТЭЦ в основ-

ном  паром  из  отборов  (противодавления)  теплофикационных  турбин  и
подают насосами по трубопроводам горячей воды к потребителям. По-
сле охлаждения в отопительных установках вода возвращается на ТЭЦ.
Система  трубопроводов  горячей  и  охлажденной  воды  образует  тепло-
вую сеть. Соответственно воду, циркулирующую по тепловой сети, на-
зывают  сетевой  водой,  насосы,  установленные  в  тепловой  сети – сете-
выми, а пароводяные теплообменники, размещенные на ТЭЦ, – сетевы-
ми подогревателями. Эти подогреватели часто называют, как было при-
нято ранее, бойлерами. Трубопроводы, по которым нагретая вода пода-
ется  к  потребителям,  называют  подающими,  а  трубопроводы,  по  кото-
рым охлажденная вода возвращается на ТЭЦ, – обратными.

В отопительных установках (радиаторах) у потребителей исполь-

зуют  обычно  горячую  воду  с  температурой  (как  уже  отмечалось)  не
выше 90 °С,  ограничиваемой  условиями  безопасности  и  гигиены  (при-
горание пыли). В то же время для уменьшения диаметров трубопрово-
дов и удешевления тепловой сети целесообразно иметь более высокую



134

температуру  воды  в  подающих  линиях.  При  сохранении  температуры
охлажденной  воды  увеличение  подогрева  воды

с.в

τ

  приводит  к  умень-

шению  расхода  сетевой  воды

с.в

G ,  удешевлению  трубопроводов,  сни-

жению расхода электроэнергии на подачу воды [см. (6.19)]. Однако для
повышения температуры воды в подающей линии к сетевым подогрева-
телям требуется подводить пар более высокого давления. При этом вы-
работка энергии паром теплофикационных отборов снижается и для со-
хранения заданной электрической мощности требуется дополнительная
конденсационная выработка электроэнергии с дополнительной потерей
теплоты в конденсаторах турбины, что приводит к увеличению расхода
топлива на ТЭЦ.

Таким образом, температуру нагретой воды в тепловых сетях надо

выбирать на основании технико-экономических расчетов. Для крупных
городов эта температура при низшей расчетной температуре наружного
воздуха составляет 150 °С. При подаче потребителям воды температуру
ее  снижают  до  приемлемого  в  радиаторах  потребителей  уровня  (около
90 °С)  обычно  подмешиванием  к  ней  охлажденной  обратной  воды  с
температурой не выше 70 °С.

Для бытовых нужд населения отпускают теплоту с горячей водой,

имеющей температуру около 60 – 65 °С. При этом возможны две систе-
мы горячего водоснабжения (снабжения бытовых потребителей горячей
водой): закрытая с поверхностными теплообменниками (рис. 6.9,

а, б) и

открытая (с непосредственным водоразбором) (рис. 6.9

, в).

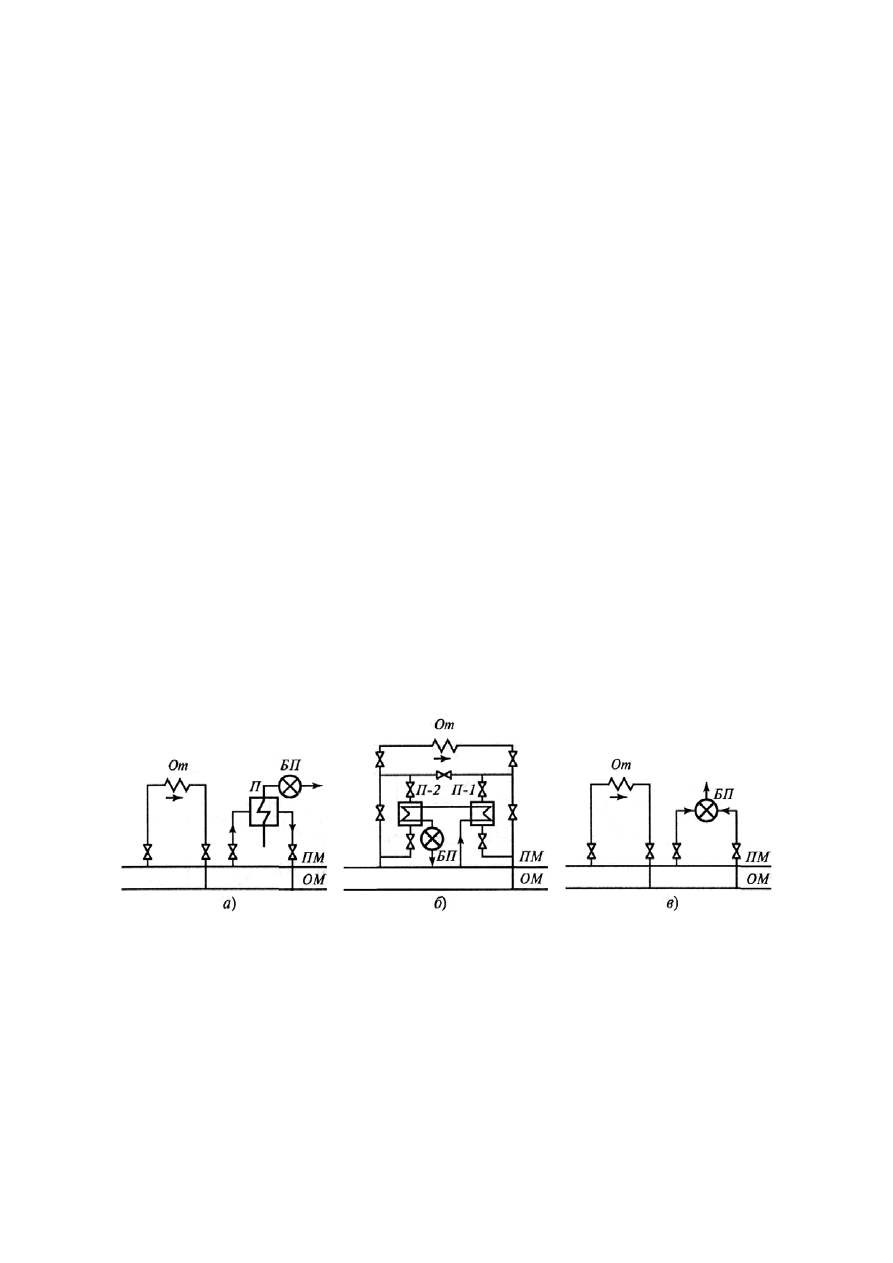

Рис. 6.9. Системы горячего водоснабжения бытовых потребителей:
а – закрытая одноступенчатая; б – закрытая двухступенчатая; в – открытая (с
непосредственным водоразбором); От – отопление; БП – бытовые потребители;
П, П-1 и Л-2 – подогреватели; ПМ и ОМ – подающая и обратная магистрали теп-
ловой сети.


При закрытой системе теплоснабжения (горячего водоснабжения)

воду для бытовых потребителей берут из сети питьевого водопровода и



135

нагревают  в  водоводяном  подогревателе  горячей  водой  из  подающей
магистрали,  отводимой  после  охлаждения  в  обратную  магистраль  (см.
рис. 6.9,

а).  Более  экономична  закрытая  система  горячего  водоснабже-

ния с двухступенчатым подогревом воды для бытовых нужд в двух по-
следовательно  устанавливаемых  подогревателях:  вначале  подогрев
осуществляется водой из обратной магистрали тепловой сети, а затем –
из подающей (рис. 6.9,

б).

Принципиально  иной  является  открытая  система  горячего  водо-

снабжения  (с  непосредственным  водоразбором).  При  этом  к  бытовым
потребителям отводится смесь воды из горячей и холодной линий ото-
пительной  системы  (рис. 6.9,

в).  Здесь  не  требуются  дополнительные

теплообменники, что упрощает и удешевляет установки горячего водо-
снабжения. Однако потери воды в тепловой сети резко возрастают и со-
ставляют  от 1 до 40 % расхода  воды  в  ней.  Состав  воды,  подаваемой
бытовым потребителям, в этом случае ухудшается из-за наличия в ней
продуктов  коррозии  и  отсутствия  биологической  обработки.  Открытая
система  энергетически  выгоднее,  так  как  потери  воды  в ней  восполня-
ются холодной водой, для подогрева которой на ТЭЦ можно эффектив-
но  использовать  теплофикационные  отборы  пара  пониженного  давле-
ния.

В то же время использование открытой системы требует размеще-

ния на ТЭЦ мощной установки химической водоочистки для подготов-
ки добавочной (подпиточной) воды. Кроме того, при открытой системе
горячего водоснабжения активно развивается коррозия абонентских те-
плообменников  за  счет  кислорода,  содержащегося  в  воде  водопровод-
ной сети.

Выбор закрытой или открытой системы горячего водоснабжения в

значительной мере определяется качеством (составом) исходной сырой
воды, используемой на ТЭЦ. Так, в Москве, располагающей водой с по-
вышенным содержанием солей и других примесей, преобладают закры-
тые  системы  теплоснабжения  (горячего  водоснабжения),  а  открытая
система  применяется  в  незначительном  объеме  (преимущественно  в
опытных  целях).  В  Санкт-Петербурге,  где  исходная  вода  из  р.  Невы
очень  мягкая,  с  малым  содержанием  солей  и  других  примесей,  приме-
няют открытую систему горячего водоснабжения. В большинстве круп-
ных городов в тепловых сетях преобладают закрытые системы.

Регулирование отпуска теплоты при использовании водяных теп-

ловых сетей возможно двух видов: качественное – изменением темпера-
туры воды в подающей магистрали и количественное – изменением рас-
хода сетевой воды. Из формулы (6.19) следует, что



136

3

от

с.в

с.в

п.с

о.с

от

пом

н

(

)

(

)

Q

G

c

t

t

V t

t

α

=

⋅

⋅

−

=

⋅ ⋅

−

,             (4.19а)

где

с.в

c  – удельная теплоемкость сетевой воды, кДж/(кг

⋅К).

При качественном  регулировании

с.в

G

const

=

; если значение тем-

пературы внутри помещения

пом

t

 постоянно, то температуры воды в по-

дающей и обратной магистралях изменяются практически линейно в за-
висимости от температуры наружного воздуха

н

t . Верхнее значение тем-

пературы  воды  в  подающей  линии  при  низшей  расчетной  температуре
наружного воздуха

н.р

н

t

 определяется технико-экономическими расчета-

ми и составляет для городов России 150 °С. При этом наибольшая тем-
пература «обратной» воды в зависимости от системы теплоснабжения и
других факторов равна 50–70 °С.

При температуре наружного воздуха, равной температуре внутри

помещения (18–20 °С), отопление прекращается, вода как в подающей,
так  и  в  обратной  линии  теоретически  имеет  температуру,  равную  тем-
пературе  наружного  воздуха,  т.е.  также 18–20 °С.  Следовательно,  гра-
фики изменения температуры воды в подающей и обратной магистралях
при  качественном  регулировании  являются  прямыми  линиями,  прохо-
дящими соответственно через максимальные значения

п.с

t = 150 °С и

о.с

t

= 55-70 °С при

н.р

н

t

 (рис. 6.10).



Рис. 6.10. Зависимости температур воды

п.с

t

 и

о.с

t

, расходов теплоты

Q

 и сетевой

воды

с.в

G

 в от температуры наружного воздуха

н

t .





137

Таблица 6.1.

Температуры сетевой воды в подающей и обратной магистралях

Система го-

рячего водо-

снабжения

Температура

наружного

воздуха, °С

Доля отпуска

теплоты

от

α



Температура сетевой воды

в подающей магистрали

п.с

t

, °С, при

г.в

α



Температура сетевой воды

в обратной магистрали

о.с

t

, °С, при

г.в

α









0,15

0,30

0,15

0,30

Закрытая

-26

1,0

151,1

152,1

56,7

43,3



-20

0,86

136,0

137,8

52,2

40,4



-15

0,75

123,5

126,0

49,0

38,0



-10

0,64

110,5

114,2

45,0

34,8



_5

0,52

96,5

102,0

40,7

30,7



0

0,41

83,8

80,9

36,2

28,2



+5

0,30

71,0

77,7

32,0

24,9



+10

0,15

70,0

70,0

31,5

23,0



Лето

0

70,0

70,0

15

15

Открытая

-26

1,0

145,6

142,4

71,0

71,3



-20

0,86

129,1

126,4

65,3

65,6



-15

0,75

116,2

113,5

60,4

61,1



-10

0,64

103,7

101,6

55,6

56,0



-5

0,52

90,1

89,1

50,0

50,1



0

0,41

77,4

77,7

44,5

44,5



+5

0,30

66,0

66,0

38,0

39,0



+10

0,15

65,0

65,0

29,5

29,5



Лето

0

65,0

65,0

15,0

15,0

Примечание.

от

α

 – доля отопительной нагрузки от максимальной при

н.р

н

t

= -26 °С.


При отключении отопления температура воды в подающей маги-

страли  составляет  примерно 70 °С  и  сохраняется  постоянной  при  всех

н

t .

В  табл. 6.1 приведены  значения  температур  сетевой  воды  в  по-

дающей

п.с

t   и  обратной

о.с

t   магистралях  при  разных  температурах  на-

ружного воздуха

н

t  и значениях доли отпуска теплоты при горячем во-

доснабжении

г.в

α

  для  закрытой  и  открытой  систем  горячего  водоснаб-

жения.

При температуре воды в подающей линии выше 70 °С расход се-

тевой  воды

с.в

G

const

=

.  При  постоянной  температуре  сетевой  воды  в

подающей линии, равной примерно 70 °С и соответствующей темпера-
туре  «обратной»  воды,  отопительная  нагрузка  с  повышением  темпера-
туры наружного воздуха уменьшается, расход сетевой воды

с.в

G  также

уменьшается до тех пор, пока при

н

t  =8–10 °С не отключат отопление.

При дальнейшем повышении температуры наружного воздуха остается



138

лишь бытовая условно постоянная нагрузка

г.в

Q

,

 температуры воды при

этом также постоянны, и, следовательно, расход сетевой воды в данном
случае

с.в

г.в

с.в

р

/(

)

G

Q

c

τ

=

⋅

 также постоянная величина. Таким образом,

в преобладающей части сего диапазона изменения температуры наруж-
ного воздуха

с.в

G

const

=

 и используется качественное регулирование.

Качественное  регулирование  позволяет  поддерживать  давление

греющего пара, поступающего из отборов турбин в сетевые подогрева-
тели, в соответствии с требуемой температурой сетевой воды, понижая
это  давление  с  повышением  температуры  наружного  воздуха  и  умень-
шением  отопительной  нагрузки.  Такой  метод  регулирования  отпуска
теплоты  энергетически  наиболее  выгоден  и  получил  в  нашей  стране
преимущественное распространение.

Преимуществами  применения  воды  в  качестве  теплоносителя  по

сравнению с использованием пара являются возможность качественного
регулирования  отпуска  теплоты,  большая  дальность  теплоснабжения
(15 км и более), меньшие энергетические потери при транспортировке,
сохранение на ТЭЦ конденсата греющего пара. По указанным причинам
в  России  в  качестве  теплоносителя  используется  вода,  тепловые  сети
называются водяными. Сбор и возврат конденсата из паровой тепловой
сети связаны с техническими трудностями и повышенными затратами.

Система  водяной  тепловой  сети  с  одной  подающей  и  одной  об-

ратной магистралями называется двухтрубной. При большом потребле-
нии горячей воды на бытовые нужды и высоком качестве исходной во-
ды возможно применение также однотрубной системы теплоснабжения,
при  наличии  которой  вода  после  охлаждения  в  отопительных  установ-
ках  используется  на  бытовые  нужды.  Обратная  магистраль  при  такой
системе не нужна. Транспортировка горячей воды с температурой 170–
200 °С при этом экономически целесообразна на расстояние 30–40 км.




6.6. ТИПЫ ТЕПЛОФИКАЦИОННЫХ ТУРБИН С ОТОПИТЕЛЬ-
НЫМИ ОТБОРАМИ. ПОКРЫТИЕ ОСНОВНОЙ И ПИКОВОЙ
ОТОПИТЕЛЬНЫХ НАГРУЗОК


На ТЭЦ с отопительной нагрузкой используют турбины с проти-

водавлением или с конденсацией и отборами пара. Применение турбин
с противодавлением ограничено, так как сезонная отопительная нагруз-
ка  не  обеспечивает  круглогодичного  производства  электроэнергии  на
