3. РЕЖУЩИЙ ИНСТРУМЕНТ


    Режущие инструменты работают в условиях больших нагрузок, высоких
температур, трения и износа. Поэтому инструментальные материалы должны
удовлетворять особым эксплуатационным требованиям. Материал рабочей части
инструмента должен иметь большую твёрдость (значительно выше твёрдости
материала обрабатываемой заготовки), высокие допускаемые напряжения на изгиб,
растяжение, сжатие и кручение. Важнейшими характеристиками являются
красностойкость и износостойкость.
    Большинство конструкций металлорежущего инструмента являются составными -
рабочая часть из инструментального материала, а крепёжная из обычных
конструкционных сталей (40, 45, 50, 40Х и др.).
    Рабочую часть в виде пластин или стержней соединяют с крепёжной при помощи
сварки, пайки или специальных высокотемпературных клеев, механического
крепления и др.
    В настоящее время на предприятиях железнодорожного транспорта наиболее
часто находят применение следующие инструментальные материалы: углеродистые,
легированные и быстрорежущие стали; металлокерамические сплавы; сверхтвёрдые
и абразивы.
    Легированные инструментальные стали ( 9ХВГ, ХВГ, ХГ, 6ХС, 9ХС и др.)
используются для изготовления протяжек, свёрл, метчиков, плашек, разверток. Они
имеют красностойкость 250-300

0

С и допускают скорость резания 15-25 м/мин.

    Более широкое применение находят быстрорежущие стали. Самыми
распространёнными являются: Р9, Р12, Р18, Р6М3, Р6М5, Р9Ф5, Р14Ф4, Р18Ф2,
Р9К5, Р9К10, Р10К5Ф2, Р10К5Ф5. Твёрдость таких сталей составляет НRC 62-65,
красностойкость 600-630

0

С. Обладая повышенной износостойкостью они могут

работать со скоростями до 100 м/мин. В табл.1 Приложения приведены
рекомендуемые области применения для некоторых марок быстрорежущих сталей.
    Металлокерамические твёрдые сплавы состоят из карбидов вольфрама, титана и
тантала (

WC, TiC, Ta,C)

, находящимися в металлическом кобальте (

Со).

Они

применяются в виде пластинок, изготавливаемых методом порош-ковой
металлургии, закрепляемых на державках режущего инструмента.
    Металлокерамический твёрдосплавный инструмент обладает высокими
твёрдостью (HRA 80-92), износостойкостью и красностойкостью (800-1000

0

С). Это

позволяет вести обработку со скоростями до 800 м/мин.
    Твёрдые сплавы делятся на следующие группы: однокарбидные (вольфрамовые) -
ВК2, ВК3, ВК3М, ВК4, ВК6М, ВК6 и т.д.; двухкарбидные (титано-вольфрамовые) -
Т30К4, Т15К6, Т5К10, Т5К12 и т. др.; трёхкарбидные (титано-танталовольфрамовые)
- ТТ7К12, ТТ10К8, ТТ8К6 и др.
    Твёрдые сплавы группы ВК используются для обработки твёрдых и хрупких
металлов, пластмасс и неметаллических материалов.

    Двухкарбидные сплавы рекомендуются для обработки изделий из пластичных и
вязких металлов и сплавов.
    Трёхкарбидные сплавы отличаются от первых двух повышенной
износостойкостью, прочностью и вязкостью и применяются для обработки деталей
из труднообрабатываемых сталей аустенитного класса.
    В табл.2 Приложения приведены некоторые марки вольфрамовых твёрдых сплавов
и области их рационального использования.
    В последние годы всё более широко используются безвольфрамовые твёрдые
сплавы ТМ1, ТМ3, ТН-20, ТН-30, ТН-40, КТН-16 и др. на основе карбидов или
других соединений титана с добавками молибдена, никеля и других тугоплавких
металлов. Например, сплав ТМ1 имеет износостойкость при обработке стали 50 в 2
раза выше, чем сплав Т30К4.
    Производительность обработки резанием существенно возрастает при
использовании инструментов, оснащённых поликристаллами сверхтвёрдых
материалов (СТМ) на основе кубического (КНБ) или вюрциподобного (ВНБ)
нитрида бора и синтетических алмазов (СА).
    В настоящее время инструментальная промышленность выпускает две группы
СТМ на основе нитрида бора (композиты) и углерода (поликристалические алмазы).
    Твёрдость поликристаллических алмазов выше, чем твёрдость композитов. Однако
теплостойкость в 1,5-2 раза ниже. Композиты практически инертны к чёрным
металлам, а алмазы проявляют к ним значительную активность при высоких
температурах. Это приводит к тому, что инструмент из СТМ наиболее выгодно
использовать на автоматических линиях, станках с ЧПУ, в гибких производственных
модулях и др., т. е. там где обеспечивается оптимальный режим резания, имеется
возможность плавного ввода и вывода инструмента из контакта с обрабатываемой
заготовкой, высокоэффективный контроль за его эксплуатацией.
Значительную роль при обработке резанием играют тип и геометрия режущей части
инструмента, а также период стойкости, т. е. время работы в мин. до затупления и
необходимости заточки. При назначении отмеченных парамет-ров следует
пользоваться справочной литературой или приложением настоящего пособия.


4. РЕЖИМЫ РЕЗАНИЯ


    При установлении режимов резания учитывается характер обработки, тип и
материал инструмента, его геометрические параметры, материал и состояние
заготовки, тип оборудования и другие факторы.
    Расчёт режимов чаще всего ведётся по следующей схеме

t

,

т.е.

устанавливается глубина резания (

t

) подача(S), определяется скорость резания (V) и

сила резания (Р), по которой рассчитывается потребная мощность станка.
    Глубина резания при черновой обработке назначается по возможности
максимальной ( чаще всего равную всему припуску на обработку), а при чистовой - в
зависимости от требований точности размеров и шероховатости обработанной
поверхности.
    Подача при черновой обработке выбирается максимально возможной, исходя из
жёсткости и прочности системы: станок-приспособление-инструмент-деталь;
мощности станка, прочности режущей части инструмента и других ограничивающих

факторов. При чистовой обработке принимается во внимание требуемая степень
точности и шероховатости обработанной поверхности.
    Скорость и силы резания рассчитываются по эмпирическим формулам,
устанавливаемым для каждого вида обработки. Значения коэффициентов и
показателей степени, содержащихся в этих формулах даны в справочной литературе
и в приложении данного пособия.


4.1. Точение



   Т о ч е н и е (токарная обработка) - наиболее распространённый метод обработки
поверхностей деталей типа тел вращения на токарных станках. Типы токарных

станков приведены в

и табл. 43 Приложения. Основные виды токарных работ:

обработка наружных цилиндрических и конических поверхностей, обработка пазов и
уступов, вытачивание пазов и канавок, отрезка заготовок, сверление, зенкерование,
развёртывание, нарезание резьб, обработка фасонных поверхностей, накатывание
рифлений и др. На рис.4.1 приведена технологическая схема точения.

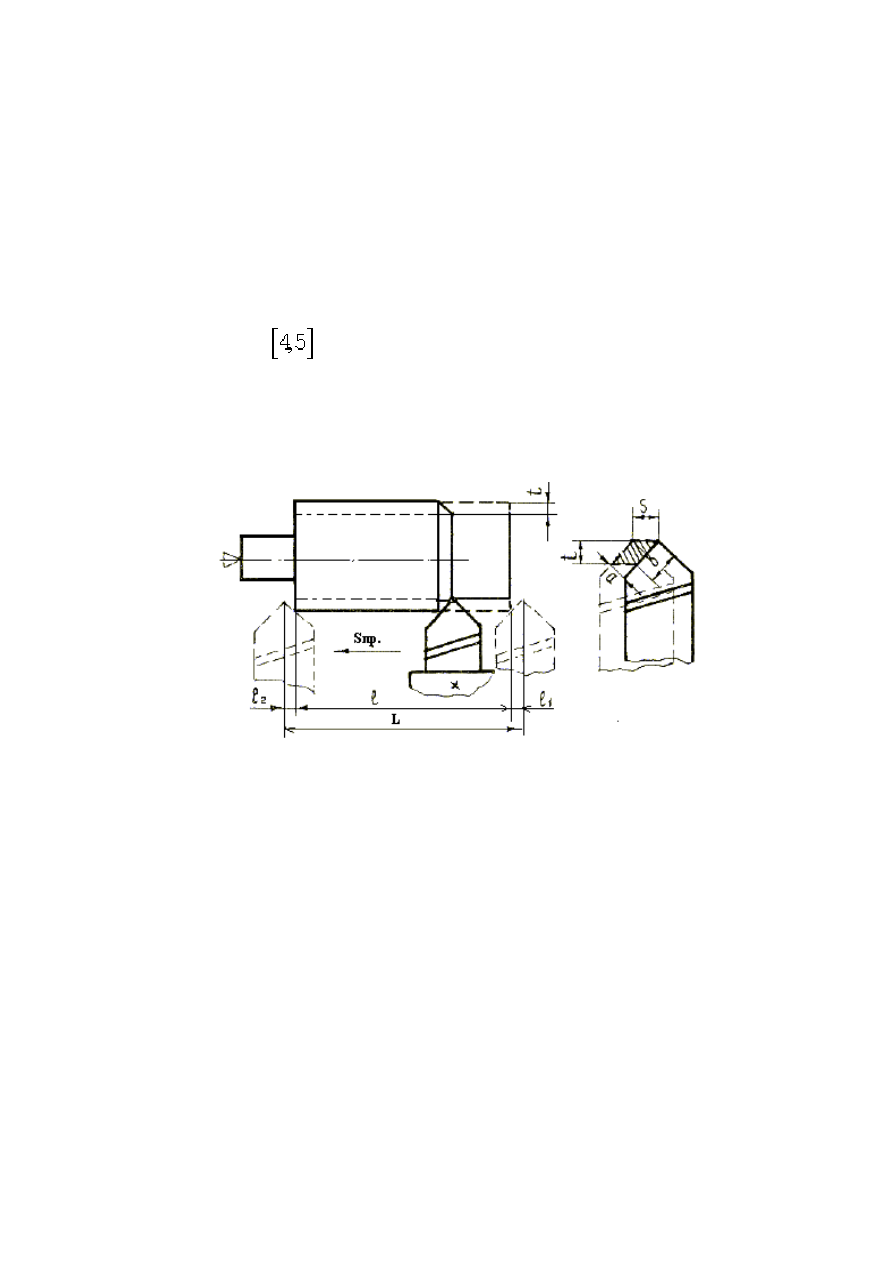

Рис.4.1. Технологическая схема точения


    Вращательное движение заготовки называется главным движением резания, а
поступательное движение режущего инструмента - движением подачи.

    П о д а ч е й (мм/об) называется (рис.4.1) путь, пройденный режущей кромкой
инструмента относительно вращающейся заготовки. Подача может быть продольной,
если инструмент перемещается параллельно оси вращения заготовки, и поперечной,
если инструмент перемещается перпендикулярно этой оси.
    Рекомендуемые подачи при черновом наружном точении приведены в табл.3
Приложения, а при черновом растачивании в табл.4 Приложения.
    Подачи при чистовом точении выбираются в зависимости от требуемых
параметров шероховатости обработанной поверхности и радиуса при вершине резца
(табл.5 Приложения).
    При прорезании пазов и отрезании величина поперечной подачи зависит от
свойств обрабатываемого материала, размеров паза и диаметра заготовки (табл.6
Приложения).

    Выбранную подачу необходимо скорректировать по паспорту станка, приняв

ближайшую меньшую ступень и выдержав условие

.


   Глубина  резания

t

(мм) определяется (рис.4.1) толщиной снимаемого слоя за один

рабочий ход резца, измеренной по перпендикуляру к обрабатываемой поверхности
детали.
    При черновом точении и отсутствии ограничений по мощности станка величина

t

принимаетися равной припуску на обработку (

h);

при чистовом точении припуск

снимается за два и более проходов на каждом последующем проходе глубина
резания устанавливается меньше, чем при предшествующем. При параметрах
шероховатости обработанной поверхности

R

a

=3,2

 мкм включительно

t=0,5-2,0

мм; при

R

a



0,8

мкм,

t=0,1-0,4

 мм.

При отрезке и прорезке глубиной резания является ширина главной режущей
кромки, которую можно определить из выражения:

b=0,6 D

0,5

 мм, где

D

 - диаметр

отрезаемой детали.
    Скорость резания

V

p

 (м/мин) зависит от конкретных условий обработки. На её

величину оказывает существенное влияние следующие факторы: стойкость
инструмента, физико-механические свойства обрабатываемого материала, подача и
глубина резания, геометрические параметры режущего инструмента, наличие
смазочно-охлаждающей жидкости (СОЖ), температура в зоне контакта инструмента
и детали, допустимый износ инструмента и др.
    При наружном продольном и поперечном точении а также при растачивании
расчётная скорость резания определяется по эмпирической формуле



а при отрезании, прорезании и фасонном точении - по формуле







где C

v

 - коэффициент, учитывающий условия резания; Т - период стойкости

инструмента, мин; S - подача, мм/об; K

v

 - корректирующий коэффициент;

m, x, y -

показатели степени.





Значения

С

v

, m, x, y

приведены в табл.7 Приложения.

    Средние значения периода стойкости

Т

 можно принимать в пределах 60 - 90 мин

для резцов из быстрорежущей стали и 90-120 мин для твердосплавного инструмента.
    Корректимрующий коэффициент определяется по следующей формуле:




где

К

mv

 - коэффициент, учитывающий влияние материала заготовки;

К

пv

 - ко-

эффициент, учитывающий состояние поверхности заготовки;

К

иv
