ПРОЕКТИРОВАНИЕ И ИСПЫТАНИЕ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ - ЧАСТЬ 22




1   Расчетную несущую способность нагеля в двухсрезных несимметричных соединениях при не-

одинаковой  толщине элементов  следует определять с учетом следующего:

а) расчетную несущую способность нагеля из условия смятия в среднем элементе толщиной с при

промежуточных значениях  а между с и 0,5с следует определять интерполяцией между значениями по
пп. 2а и 2б таблицы;

б) при  толщине крайних  элементов  а>с  расчетную несущую способность нагеля следует опре-

делять из условия смятия в крайних элементах по п. 2а таблицы с заменой с на а;

в) при определении расчетной несущей способности из условий изгиба нагеля толщину крайнего

элемента а в п. 3 таблицы следует принимать не более 0,6с.

2   Значения коэффициентов k

н

 для определения расчетной несущей способности при смятии в бо-

лее  тонких  элементах  односрезных  соединений  и  в  крайних  элементах  неcимметричных  соединений
при с>а>0,35с приведены в табл. П.11.

3      Расчетную  несущую  способность  нагеля  в  рассматриваемом  шве  следует  принимать  равной

меньшему из всех значений, полученных по формулам табл. П.10.

4   Расчет нагельных соединений на скалывание производить не следует, если выполняются усло-

вия расстановки нагелей в соответствии с пп. 5.18 и 5.22 [9].



Таблица П.11



Значение коэффициента k

н

 для односрезных

соединений при а/с

Вид нагеля

0,35  0,5

0,6

0,7

0,8

0,9

1

Гвоздь, сталь-
ной, алюминие-
вый и стекло-
пластиковый
нагель

0,8

80

0,58

58

0,48

48

0,43

43

0,39

39

0,37

37

0,35

35

Дубовый нагель

0,5

50

0,5

50

0,44

44

0,38

38

0,32

32

0,26

26

0,2

20



а

а

с

а

а

с

с

с

а

а

с

а  с

а

а

с

а  с

с  с

а)

б)

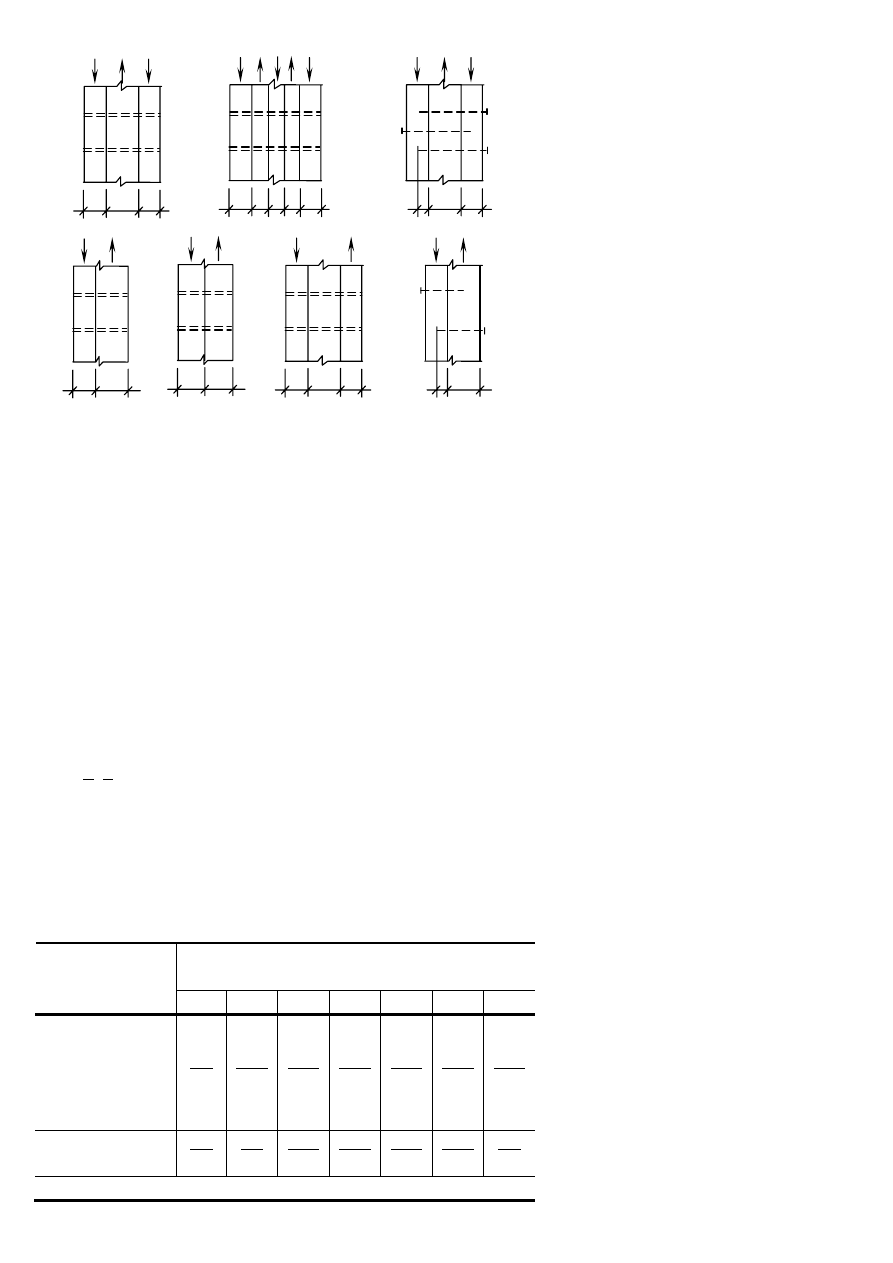

Рис. П.1   Нагельные соединения:

а – симметричные; б – несимметричные
