11.2 ПОДГОТОВКА КАРТЫ К РАБОТЕ

Правильно подготовленная рабочая карта намного облегчает пользование ею в боевой обстановке.
Подготовка карты слагается из выбора, оценки, склеивания, складывания и подъема карты.

Выбор карты

В качестве рабочей карты командира могут использоваться карты масштаба 1 : 50 000, 1 : 100 000. Выбор масштаба

карты зависит от предстоящих боевых действий, характера и содержания боевых задач, возлагаемых на то или иное
подразделение. Карту масштаба 1 : 50 000 целесообразно применять для детальных расчетов, особенно для расчетов,
связанных с решением огневых задач артиллерийскими подразделениями. Чаще всего такая карта используется как рабочая
карта командиров взводов, батарей при прорыве обороны противника, при топогеодезической привязке боевого порядка, при
действиях в крупных населенных пунктах.

Карта масштаба 1 : 100 000 широко используется как рабочая карта в подвижных формах боя: при совершении маршей,

при перегруппировках, во встречном бою, при преследовании противника. На этой карте имеются те же топографические
сведения, что и на карте 1 : 50 000, но с меньшей подробностью.

Оценка карты

Оценка карты заключается в изучении каждого листа карты. При этом уничтожается масштаб и год съемки или

рекогносцировки, год издания, система координат и поправка буссоли. Кроме того, изучаются чисто топографические
характеристики листов карты высота сечения, предельная крутизна ската.

Склеивание карты

Очень часто районы боевых действий подразделений будут выходить за пределы одного листа карты. В этих случаях

рабочая карта командира может состоять из нескольких листов. Для удобства пользования выбранными листами карт

производится их склеивание, т.е. нужные листы подклеиваются один к другому.

В начале необходимо правильно срезать края листов карты.

После того, как проведена срезка ненужных краев листов карты, производится их склеивание в определенном порядке.

Практикой установлен следующий порядок склеивания. В начале склеиваются листы карты по вертикали, с севера на юг,

образуя колонки склейки. После этого склеивают колонки между собой справа налево, т.е. с востока на запад (рис. 11.2.1).

Рис. 11.2.1

Складывание карты

Ничто не сказывается так отрицательно на пользование рабочей картой в боевой обстановке, как небрежное ее

складывание.

Правильность ее складывания обеспечивает:

• удобное размещение карты в планшете, полевой сумке, на столе;

• пользование картой без полного ее развертывания;

• быстрое нахождение на карте требуемого района;

• сохранение карты от преждевременного износа.

Разложив на столе склеенную карту, определяют район предстоящих боевых действий. Затем ориентируют карту по

направлению к противнику или вдоль маршрута предстоящего действия и, исходя из размеров ширины полевой сумки,

подгибают ее с двух сторон. После чего складывают ее гармошкой и вкладывают ее в полевую сумку или планшет (рис.

11.2.2).

Рис. 11.2.2

Подъем карты

Подъем карты облегчает работу с ней, значительно сокращает время на разработку боевых документов, обеспечивает

при меньшей затрате времени большую точность ориентирования и целеуказания. Процесс подъема карты заключается в

работе командира, направленной на то, чтобы более наглядно изобразить на ней те элементы местности или местные

приметы, которые по характеру предстоящих действий войск необходимо выделить из остальных или дополнить карту

новыми данными, необходимыми для оценки обстановки и принятия решения.

Карта поднимается цветными карандашами с применением условных сокращений, обозначений и тактических знаков.

Карандаш зеленого цвета применяется для подъема древесной и кустарниковой растительности, синего цвета – для

гидрографии и болот, светло-коричневого – для рельефа, темно-коричневого – для дорожной сети (кроме железных дорог) и

черного цвета – для остальных объектов и надписей.

Населенные пункты, железные дороги поднимаются увеличением их условного знака. Надписи названий

подчеркиваются или увеличиваются карандашом черного цвета. Для завершения подготовки рабочей карты необходимо
подписать ее (например "Рабочая карта командира взвода управления") и нанести координаты сетки на ту часть карты,
которая покрывает район предстоящих боевых действий, с таким расчетом, чтобы можно было, не развертывая всю склейку
карты, пользоваться ею при ориентировании. Одновременно в установленном порядке производится кодирование карты.

11.3 ПРАВИЛА ВЕДЕНИЯ РАБОЧЕЙ КАРТЫ

Рабочая карта ведется всеми офицерами лично. При этом каждый офицер наносит только те данные обстановки,

которые необходимы ему для работы по занимаемой должности.

Каждый офицер должен вести карту так, чтобы в отображенной на ней обстановке мог свободно разбираться любой

другой офицер.

При ведении рабочей карты данные обстановки следует наносить аккуратно, тонкими линиями (0,5 – 1 мм) и

установленными знаками, причем размеры должны согласовываться с масштабом карты и с величиной наносимых
войсковых единиц (табл. 11.3.1).

Таблица 11.3.1

Масштаб карты

Подразделение

1 : 25 000

1 : 50 000

Взвод

3 тв

2 мсв

1 минв

Рота (батарея)

5 мср
1батр

2 тр

Батальон (дивизион)

1 мсб

2 адн

2 тб

Условные знаки и создаваемая с их помощью обстановка играют большую роль в управлении войсками, так как они

служат средством отображения объективной деятельности, т.е. боевой обстановки. С их помощью показывают положение

подразделений (его площадные размеры), характер действий, количество сил и средств, цели действий и способы ее
достижения.

Поэтому при работе с картой надо всегда помнить, что за каждым знаком скрывается человек и боевая машина своих

войск, а также противник – объект действий, в условных знаках судьба людей и успех боя.

Условные тактические знаки – это своеобразный язык армии, узаконенный боевыми уставами. Поэтому необходимо

строго соблюдать четкость их нанесения, однозначность понимания.

При нанесении условных тактических знаков на карту, пояснительных надписей к ним необходимо правильно

использовать цветные карандаши (см. Приложение).

Карандашом красного цвета наносят положение, задачи и действия своих мотострелковых, танковых, воздушных и

авиационных подразделений и частей, а также их тылы.

Карандашом черного цвета наносят положение, задачи и действия своих ракетных, артиллерийских, зенитных,

инженерных, химических, радиотехнических подразделений, подразделений связи и все надписи о своих войсках.

Карандашом синего цвета наносят все сведения о противнике, включая и надписи о нем.
Карандашом коричневого цвета наносят колонные пути, маршруты движения.
Условные тактические знаки можно подразделить следующим образом.
1 Линейные замкнутые и разомкнутые (положение войск, траншеи, огневые позиции, рубежи различного назначения и

т.п.). Их наносят на карту с соблюдением масштаба, поэтому их часто называют масштабными условными знаками (рис.
11.3.1).

Рис. 11.3.1

Правильно

Неправильно

2 Фигурные условные знаки имеют правильную геометрическую форму (одиночные танки, артиллерийские батареи на

огневых позициях, некоторые тыловые подразделения) и представляющие собой точечные цели, являются внемасштабными
и наносятся на карту без соблюдения масштаба (рис. 11.3.2).

Рис. 11.3.2

3 Комбинированные условные знаки состоят из сочетания линий и фигур (наступление мср с танками, колонна на

марше с танками, пункты управления, средства связи и др.) (рис. 11.3.3).

Точечные цели, обозначенные на карте внемасштабными условными знаками, кроме командных пунктов, наносятся на

карту таким образом, чтобы центр условного знака находился в точке расположения объекта на местности. Координаты при
ориентировании по карте или передаче обстановки с карты должны даваться по центру знака.

Обстановка на рабочей карте наносится как одиночными, так и групповыми условными знаками одного цвета (синего

для противника) и комбинаций условных знаков различного цвета для своих войск.

Условные знаки, обозначающие войска, огневые средства и боевую технику (как свои, так и противника)

наносятся на карту в соответствии с действительным положением их на местности и располагаются по направлению
действий или ведения огня.

Рис. 11.3.3

При нанесении на карту орудия и других огневых средств в окопе надо помнить, что цвет знака окопа в этом случае

определяется цветом их знака, т.е. для орудия он будет черным, для танка – красным (рис. 11.3.4).

Важное значение для успешного овладения искусством ведения рабочей карты имеет точное соблюдение принятых

условных сокращений, обозначений и надписей. Они применяются для ускорения нанесения обстановки на карту и
обработки боевых документов. Сколько бы времени и места заняло бы написание таких надписей, как например, "батарея
самоходных артиллерийских установок", или "первая мотострелковая рота второго мотострелкового батальона". Используя
же соответствующие сокращения, мы можем записать так: батр САУ, 1 мср 2 мсб.

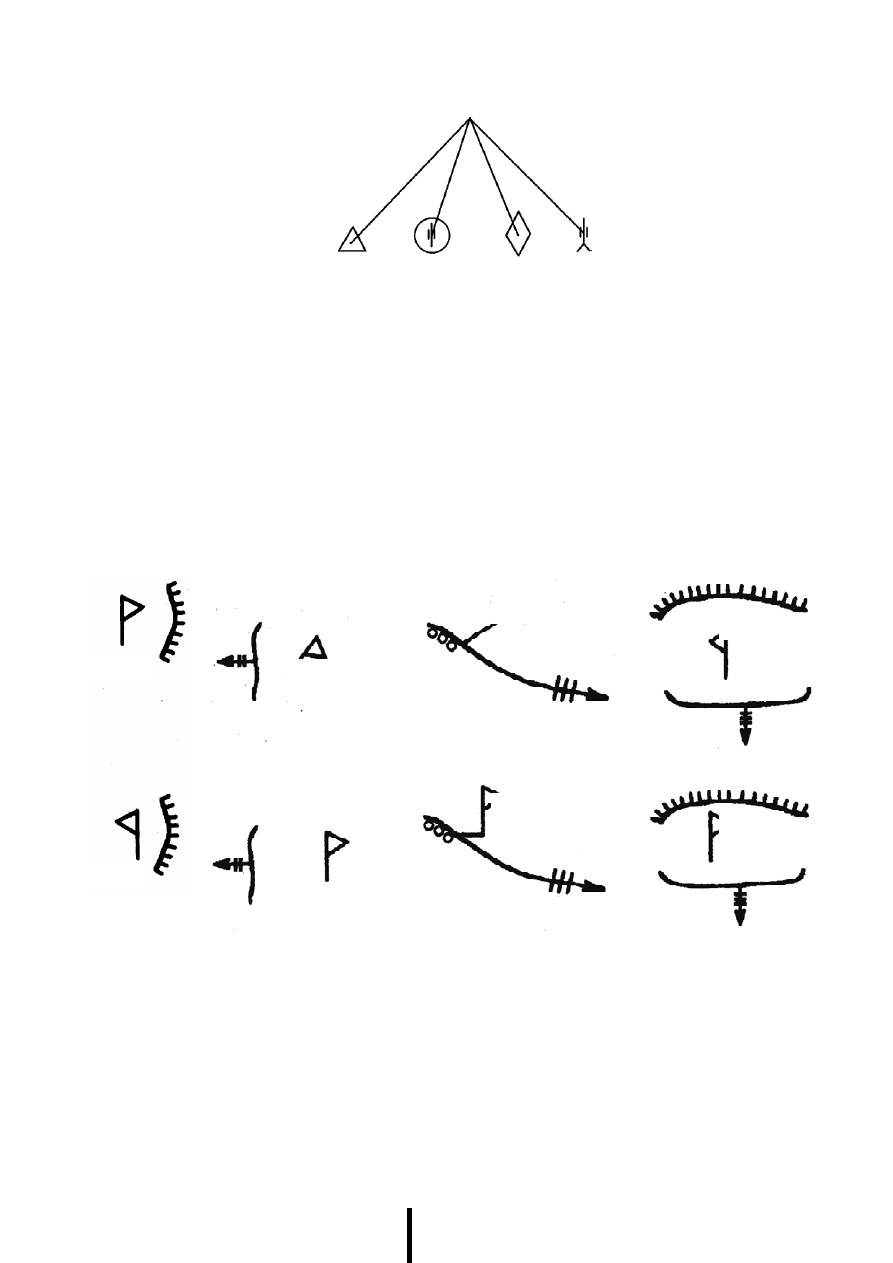

Важное место в достижении наглядности карты принадлежит правильному и умелому расположению сокращенных

обозначений и других пояснительных надписей. Хорошее исполнение и правильная расстановка надписей украшают карту и
в значительной степени способствуют ее наглядности и удобному чтению.

Правильно

Неправильно

2/1 мп

1/6 мсп
