АСИНХРОННЫЕ ЭЛЕКТРОДВИГАТЕЛИ
Что такое асинхронный двигатель?
Асинхронным называется электрический двигатель переменного тока, частота вращения ротора которого меньше частоты вращения поля статора. Отставание выражается в процентах и называется скольжением.
Как обозначаются асинхронные электродвигатели? Серия АО
Оболочка чугунная — АО, алюминиевая — АОЛ. Первая цифра после букв обозначает габарит, вторая — длина машины, третья — число полюсов. Пример АОЗ1-4:
-
— габарит; 1 — длина; 4 — число полюсов.
Серия А02
Состояла из девяти габаритов от 0,6 до 100 кВт. Обозначения серии такие же, как и серии АО, только после первых букв стоит цифра 2.
А02...
Двигатели указанной серии по исполнению могут быть в химостойком А02...Х, влагоморозостойком А02...ВМ, сельскохозяйственном А02.. .СХ.
Другие модификации обозначаются:
П — двигатели с повышенным пусковым моментом; С — с повышенным скольжением;
К — с фазным ротором.
Серия 4А
Серия включает все двигатели общего назначения мощностью до 400 кВт, напряжением до 1000 В.
Пример обозначения:
4АН200МЧУЗ
-
— номер серии, А — асинхронный, Н — степень защиты ГР. 23, для закрытых двигателей обозначение не дается, далее может быть буква А, означающая алюминиевую станину и щиты. Если станина и щиты чугунные, никакого обозначения не дается, 200 — высота оси вращения, М или SL — условная длина станины. Далее возможны буквы А или В, обозначающие длину сердечника статора, отсутствие букв означает одну длину в установленном размере 4 — число полюсов, У — для умеренного климата, 3 — категория размещения.
Кроме того, может быть специализированное исполнение двигателей по условиям окружающей среды:
Т — тропического исполнения; ХЛ — холодного климата;
X — химически стойкого исполнения;
СХ — сельскохозяйственного исполнения.
Серия АИ
Двигатели серии имеют ряд мощностей диапазоном от 0,025 до 400 кВт.
Пример обозначения:
АИРБС100М4НПТ2
АИР100М4 — базовое обозначение;
Р — вариант увязки мощности с установочными размерами (может быть обозначение С); 100 — высота от вращения;
М — длина корпуса по установочным размерам;
4 — число полюсов;
Б — закрытое исполнение с естественным охлаждением без обдува; С — с повышенным скольжением;
Н — малошумные;
П — с повышенной точностью установочных размеров; Т — для тропического климата;
2 — категория размещения.
Как определить синхронную скорость вращения магнитного поля асинхронного двигателя?
nc= 60ф где ф — частота трехфазного тока; Р — число пар полюсов обмотки статора.
Р
В каких пределах скорость ротора асинхронного двигателя отстает от скорости вращения магнитного поля?
Скольжение нормальных асинхронных двигателей колеблется в пределах от 1,5 до 7 %.
Выбор автоматических выключателей для защиты электродвигателей?
Ток уставки электромагнитных расцепителей для защиты электродвигателей с короткозамкнутым ротором принимают (7... 10)I ном. двиг. , с фазным ротором — (2,5...3)1 ном. двиг Для защиты нескольких электродвигателей, подключенных к общему автомату, ток уставки электрического рас-цепителя выбирается по формуле:
I уст.элм. _>(1,5...1,8)[ ∑ I ном. двиг. + (I1.пуск- I 1ном двиг.)],
где ∑ I ном. двиг сумма номинальных токов одновременно работающих электродвигателей;
работающих электродвигателей;
(I1.пуск- I 1ном двиг.)]— разность между пусковым и номинальным токами для двигателя, у которого она наибольшая.
Режим работы электродвигателей?
Стандартными режимами работы электродвигателей являются: продолжительный, кратковременный и повторно-кратковременный.
Продолжительным режимом работы называется режим работы электропривода такой длительности, при которой температура достигает установившегося значения при неизменной температуре окружающей среды.
Кратковременным режимом называется режим работы электропривода такой длительности, при которой температура электродвигателя не достигает установившегося значения и снижается до температуры окружающей среды во время паузы.
Повторно-кратковременный режим отличается от кратковременного тем, что время отключения недостаточно для охлаждения двигателя до температуры окружающей среды.
Допустимая температура нагрева изоляционных материалов?
Допустимая температура нагрева определяется по классу изоляционных материалов.
Класс изоляционных А Е В F Н материалов.
Предельно допустимая 105 120 130 155 180 температура нагрева, °С
Какие материалы используются для классов изоляции?
Класс А — хлопчатобумажное волокно, шелк, электрокартон, древесина, пропитанные лаками на основе природных смол и масел, лакоткани и лакобумаги, эмали на основе полиамидных смол.
Класс В — стекловолокно, асбест, стеклоткань, мико-нит, пропитанные битумами, синтетическими и эпоксидными смолами.
Класс Н — те же материалы, что и для класса В, в сочетании с кремнийорганическими связующими и пропиточными материалами.
Требования к аппаратуре управления, степень защиты аппаратов от внешних воздействий?
Обозначение степени защиты электрооборудования при помощи оболочек, кроме оболочек электробытовых приборов, проводов кабелей и других монтажных материалов, состоит из двух
букв латинского алфавита IP (International Protection) международные нормы защиты (ГОСТ 14254- 96) и двух цифр. Первая цифра характеризует степень защиты персонала от соприкосновения с токоведущими или вращающимися частями оборудования под оболочкой, а также степень защиты оборудования от попадания внутрь оболочки твердых посторонних предметов. Вторая цифра характеризует степень защиты оборудования от проникания воды.
Первая цифра может быть 0.. .6 и означать следующее:
0 — отсутствует какая-либо защита персонала от возможного соприкосновения;
-
-защита от случайного соприкосновения большого участка поверхности человеческого тела с токоведущими или движущимися частями; отверстия в ограждении таковы, что сквозь них не проходят посторонние предметы диаметром >50мм;
-
— защита от соприкосновения пальцев человека с токоведущими или движущимися частями и от попадания посторонних предметов диаметром >12,5 мм;
-
— защита от проникновения под оболочку инструмента, проволоки и твердых предметов диаметром > 2,5 мм;
-
— то же, при диаметре > 1 мм;
-
— защита от соприкосновения с любым предметом и отложения пыли; 6 — пыленепроницаемое.
Вторая цифра может иметь значение от 0 до 8, каждая из которых соответствует следующему содержанию:
0 — защита от проникновения воды отсутствует;
-
— имеется защита от вертикально падающих капель;
-
— защита от капель, падающих под углом 15° к вертикали; 3 — защита от дождя;
-
— защита от брызг;
-
— защита от водяных струй;
-
— защита от сильного действия струй;
-
— при временном непродолжительном погружении в воду она не проникает внутрь; 8 — при неограниченном пребывании под водой она не проникает внутрь.
Какое отклонение напряжения допустимо для работы электродвигателя? Нормально допустимые значения установившегося отклонения напряжения на выводах электродвигателя по ГОСТ должны составлять ± 5 %. Предельно допустимые значения
отклонения напряжения, при которых использование электродвигателя не рекомендуется,
— ± 10 %.
В каких случаях электродвигатель должен быть немедленно отключен от сети?
Срочное отключение электродвигателя от сети производится в следующих случаях:
-
при несчастных случаях с людьми;
-
появлении дыма или огня из корпуса электродвигателя или пускорегулирующей аппаратуры;
-
поломке приводного механизма;
-
резком увеличении вибрации подшипников агрегата;
-
нагреве подшипников сверх допустимой температуры, установленной в инструкции завода- изготовителя;
-
не указанных выше, но отраженных в эксплуатационных инструкциях.
Какова периодичность, продолжительность и трудоемкость ремонта асинхронных электродвигателей с ко-роткозамкнутым ротором?
Наименование и краткая характеристи- ка оборудования
Продолжительность работы между ремонтами, час
Трудоемкость ремонта, чел/час
Категория ре- монтной сложности (в усл. единицах)
текущий
капитальный
текущий
капитальный
Электродвигател
8640
86400
4
12,7
1
и
асинхронные с
корот-
козамкнутым
рото-
ром нормального
ис-
полнения
напряже-
нием до 1000 В с
час-
тотой вращения
до
3000 об/мин,
мощно-
стью до:
1кВт
1-13 кВт
8640
86400
4,5
16,1
1,5
14-50 кВт
8640
86400
6,8
19,5
2,5
51-100 кВт
8640
86400
8
41
3,5
101-160 кВт
8640
86400
12
48
7,5
161-250 кВт
8640
86400
16
65
9
Типовая номенклатура ремонтных работ асинхронных электродвигателей с короткозамкнутым ротором
№ п/п
Содержание работ
Текущий ремонт
1
При необходимости разборка электродвигателя в нужном для ремонта объеме.
2
Проверка состояния подшипников, при необходимости — ремонт или замена подшипников.
3
Проверка наличия смазки подшипников: при необходимости — ее смена.
4
Осмотр и очистка от пыли и грязи вентиляционных устройств.
№ п/п
Содержание работ
5
Замена прокладок и уплотнителей.
6
Очистка и продувка сжатым воздухом обмоток и вентиляционных каналов.
7
Проверка равномерности воздушного зазора между ротором и статором.
8
Проверка аксиального зазора.
9
Устранение местных повреждений изоляции обмоток, при необходимости — пропитка лаком.
10
Сборка электродвигателей и устранение повреждений окраски и маркировки выводных концов.
Капитальный ремонт
1
Все виды текущего ремонта.
2
Полная разборка электродвигателя.
3
Очистка и промывка всех элементов.
4
Пропитка и сушка обмоток.
5
Покрытие обмоток покровным лаком.
6
Замена неисправных пазовых клиньев.
7
Проверка исправности и крепления вентиляторов.
8
Ремонт вала.
9
Балансировка ротора.
10
Ремонт подшипниковых щитов и крышек, восстановление размеров посадочных мест.
11
Ремонт системы вентиляции и охлаждения.
12
Частичная или полная замена обмоток.
13
Проверка состояния подшипников. Замена подшипников качения.
14
Чистка, сборка, электродвигателей, испытание на холостом ходу и под нагрузкой с механизмом.
93

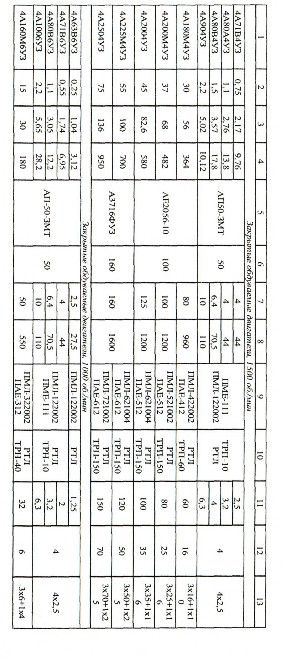

Выбор защитной и пусковой аппаратуры, проводов и кабелей для асинхронных электродвигателей серии 4А
4А80А2УЗ
4А80В2УЗ
4А71В2УЗ
4А71А2УЗ
4А63В2УЗ
Закрытые обдуваемые двигатели, 3000 об/мин
1
Тип электродви- гателя
1,5
2,2
1,1
0,75
0,55
2
Номинальная мощность электродвигателя, кВт
3,3
4,7
2,5
1,7
1,33
3
Номинальный ток электродвигат еля, А
21,4
30,6
13,75
9,35
6
4
Пусковой ток электродвигателя, А
АП50- ЗМТ
5
Тип автомата
50
6
Номинальный ток автомата, А
10
6,4
5
4
2,5
7
Номинальный ток асцепителя автомата, А
ПО
70,5
54
44
27,5
8
батывания электромагнитного асцепителя автомата, А
Ток ера
ПМЕ-111 ПМЛ-122002
9
Тип пускателя
ТРН-10 РТЛ
10
Тип тепло- вого реле
пускателя
5
4
2,5
2
1,6
11
{альный ток нагревательного элемента пускателя, А
4
12
Сечение алюминиевого провода с пластмассовой изоляцией, мм2, проложенного в трубах
4x2,5
13
Сечение кабеля, проложенного в воздухе, мм ,
с пластмассовой изоляцией
1
2
3
4
5
6
7
8
9
10
11
12
13
Закрытые обдуваемые двигатели, 750 об/мин
4А80А8УЗ
0,37
1,4
4,9
АП50- ЗМТ
50
4
44
ПМЛ-122002 ПМЕ-111
РТЛ ТРИ-10
1,6
4
4x2,5
4А90А8УЗ
4А1008УЗ
0,75
1,5
2,7
4,7
9,45
18,8
6,4
10
70,5
ПО
3,2 5
4А132М8УЗ
5,5
13,6
75
25
275
ПМЛ-222002 ПМЕ-2П
РТЛ ТРН-25
12,5
4
3x4+1 х2,5
4А180М8УЗ
15,1
32
192
50
550
ПМЛ-322002 ПАЕ-312
РТЛ
ТРН-40
32
6
3x6+1
х4
4А200М8УЗ
18,5
37,8
208
АЕ2046
-10
63
50
600
40
10
3x10+
1x6
4А2008УЗ
22
45
247
63
756
ПМЛ-422002 ПАЕ-412
РТЛ ТРН-60
50
16
3x16+
1x10
4А2508УЗ
37
75
450
АЕ2056
-10
100
100
1200
ПМЛ-521002 ПАЕ-512
РТЛ ТРН- 150
80
25
3x25+
1x16
4А250М8УЗ
45
89,6
538
160
125
1600
ПМЛ-621004 ПАЕ-612
РТЛ ТРН- 150
100
35
3x35+
1x16
4А280М8УЗ
75
146
803
А3716 ФУЗ
160
150
70
3x95+
1x35
Закрытые обдуваемые двигатели, 600 об/мин
4А25010УЗ
30
64
384
АЕ2056
-10
100
100
1200
ПМЛ-521002 ПАЕ-512
РТЛ ТРН- 150
80
25
3x25+
1x16
4А280М10УЗ
45
97
580
А3716 ФУЗ
160
125
1600
ПМЛ-621004 ПАЕ-612
100
50
3x50+
1x25
4А31510УЗ
55
116
696
160
120
50
3x70+
1x25
1 | 2 | 3 | 4 | 5 6 | 7 | 8 | 9 | 10 1 11 | 12 |
13 1
Закрытые обдуваемые двигатели, 500 об/мин
4А31512УЗ
45
100
600
А3716 ФУЗ
160
125
1600
ПМЛ-621004 ПАЕ-612
РТЛ ТРН- 150
100
50
3x50+
1x16
55
122
732
160
150
50
3x70+
1x25
Защищенные двигатели, 3000 об./мин
4АН1602УЗ
4АН160М2УЗ
22 30
43,2
55,7
302
390
АЕ2046
-10
АЕ2046
-10
63
83
63 80
756
960
ПМЛ-422002 ПАЕ-412
РТЛ ТРН-60
50 50
16 16
3x16+
1x10
4АН1802УЗ
37
67,8
474
АЕ2056
-10
100
100
1200
ПМЛ-521002 ПАЕ-512
РТЛ ТРН- 150
80
25
3x25+
1x16
4АН160М2УЗ
55
93
650
А3716Ф УЗ
160
125
1600
ПМЛ-621004 ПАЕ-612
100
35
3x35+
1x16
Защищенные двигатели, 1000 об/мин
4АН1806УЗ
18,5
38
228
АЕ2046
-10
63
50
600
ПМЛ-422002 ПАЕ-412
РТЛ ТРН-60
40
10
3x10+
1x6
4АН180М6УЗ
22
43,3
260
63
63
756
60
16
3x16+
1x10
4АН2006УЗ
37
70
460
100
100
1200
ПМЛ-521002 ПАЕ-512
РТЛ ТРН- 150
80
25
3x25+
1x16
4АН225М6УЗ
45
86,5
561
А3716 ФУЗ
160
125
1600
ПМЛ-721002 ПАЕ-612
РТЛ ТРН- 150
100
35
3x35+
1x16
4АН2506УЗ
75
142
995
160
160
1600
150
70
3x70+
1x25
1
2
3
4
5
6
7
8 9
10
11
12
13
Защищенные двигатели, 750 об/мин
4АН1808УЗ
15
33,2
183
АЕ2046
-10
63
100
600
ПМЛ-422002 ПАЕ-412
РТЛ ТРН-60
40
10
3x10+
1x6
4АН225М8УЗ
37
77
423
АЕ2056
-10
100
125
1200
ПМЛ-621004 ПАЕ-512
80
25
3x35+
1x16
4АН250М8УЗ
55
112
672
А3716Ф УЗ
160
125
1600
ПМЛ-621004 ПАЕ-612
РТЛ ТРН- 150
120
50
3x70+
1x25
4АН2808УЗ
75
146
730
160
150
70
3x95+
1x35
Защищенные двигатели, 600 об/мин
4АН28010УЗ
45
94
516
А3716Ф УЗ
160
125
1600
ПМЛ-621004 ПАЕ-612
РТЛ ТРН- 150
100
35
3x50+
1x25
4АН280М10У
3
55
114
626
150
ПМЛ-621004 ПАЕ-150
120
50
3x70+
1x25
4АН31510УЗ
75
153
840
160
ПМЛ-721002 ПАЕ-612
150
70
3x95+
1x35
Защищенные двигатели, 500 об/мин
4АН31512УЗ
55
118
650
А3716Ф УЗ
160
160
1600
ПМЛ-621004 ПАЕ-612
РТЛ ТРН- 150
120
50
3x70+
1x25
4А71В6УЗ
0,55
1,74
6,95
АП-50- ЗМТ
50
4
44
ПМЕ-122002 ПМЕ-111
РТЛ ТРИ-10
2
4
4x2,5
4А80В6УЗ
1,1
3,05
12,2
6,4
70,5
3,2
4А1006УЗ
2,2
5,65
28,2
10
ПО
6,3
4А160М6УЗ
15
30
180
50
550
ПМЛ-322002 ПАЕ-312
РТЛ ТРН-40
32
6
3x6+1
х4
1 2 3
4
5 6 | 7
8
9 1 10 11
12 13
Закрытые обдуваемые двигатели, 750 об/мин
4А80А8УЗ 0,37
1,4
4,9
АП-50- ЗМТ
50
4
44
ПМЕ-122002 ПМЕ-111
РТЛ ТРН-10
1,6
4
4x2,5
4А90А8УЗ 0,75 2,7
9,45
6,4
70,5
3,2
4А1008УЗ 1,5 4,7
18,8
10
ПО
5
4А132М8УЗ 5,5
13,6
75
25
275
ПМЕ-122002 ПМЕ-111
РТЛ ТРН-25
12,5
4
3x4+
1x2,5
4А180М8УЗ 15,1
32
192
50
550
ПМЛ-322002 ПАЕ-312
РТЛ ТРН-40
32
6
3x6+1
х4
4А200М8УЗ 18,5
37,8
208
АЕ2046
-10
63
50
600
4А2008УЗ 22 45
247
63
756
ПМЛ-422002 ПАЕ-412
РТЛ ТРН-60
50
16
3x16+
1x10
4А2508УЗ 37 75
450
АЕ2056
-10
100
100
1200
ПМЛ-521004 ПАЕ-512
РТЛ ТРН- 150
80
25
3x25+
1x16
4А250М8УЗ 45 89,6
538
160
125
1600
ПМЛ-721002 ПАЕ-612
РТЛ ТРН- 150
100
35
3x35+
1x16
4А280М8УЗ 75 146
803
А3716 ФУЗ
160
150
70
3x95+
1x35
1 2 3 4 5 6 7 8 9 10 11 12 13
Закрытые обдуваемые двигатели, 600 об/мин
4А25010УЗ 30 64 384 АЕ2056
-10
4А280М10УЗ .45 97 580 А3716
ФУЗ
100 100 1200
ПМЛ-621004 ПАЕ- 512
160 125 1600 ПМЛ-721002
ПАЕ-612
РТЛ ТРН- 150
80 25 3x25+
1x16
100 50 3x50+
1x25
4А31510УЗ 55 116 696 160 120 50 3x70+
1x25
Закрытые обдуваемые двигатели, 500 об/мин
45 100 600 А3716
160 125 1600 ПМЛ-621004
РТЛ
100 50 3x50+
4А31510УЗ
ФУЗ
55 122 732 160
ПАЕ-612
ТРН- 150
1x16
150 50 3x70+
1x25
Если автоматический выключатель не обеспечивает по своим защитным характеристикам отключение поврежденного участка сети в течение времени, оговоренного в ПУЭ, то следует применять другие защитные аппараты.
Сравнительная таблица асинхронных трехфазных электродвигателей с короткозамкпутым ротором
Синхрон ная частота вращени я в об/мин
Серия АО
Серия А02
Серия 4А
Серия АИ
Мощност ь, кВт
Мощность, кВт
Мощность, кВт
Мощность, кВт
3000
0,6; 1,0;
1,7; 2,8;
4,5; 7,0;
10,0;
14,0;
20,0;
28,0;
40,0; 55,0
0,8; 1,1; 1,5;
2,2; 3,0; 4,0;
5,5; 7,5; 10,0;
13,0; 17,0;
22,0; 30,0;
40,0; 55,0
0,09;0,12;0,18; 0,25;
0,37; 0,55;0,75; 1,1; 1,5;
2,2; 3,0; 4,0;5,5; 7,5;
11,0; 15,0; 18,5; 22,0;
30,0; 37,0; 45,0; 55,0;
75,0; 90,0;
ПО; 132; 160;
200; 250; 315
0,18; 0,25; 0,37;
0,55; 0,75; 1,1; 1,5; 2,2; 3,0; 4,0;
5,5; 7,5; 11,0; 15,0; 18,5; 22,0;
30,0; 37,0; 45,0; 55,0; 75,0; 90,0;
ПО; 132; 160; 200
1500
0,6; 1,0;
1,7; 2,8;
4,5; 7,0;
10,0;
14,0;
20,0;
28,0;
40,0; 55,0
0,6; 0,8; 1,1;
1,5; 2,2; 3,0;
4,0; 5,5; 7,5;
10,0; 13,0;
17,0; 22,0;
30,0; 40,0;
55,0; 75,0;
100,0
0,06;0,09;0,12;0,18;
0,25; 0,37;0,55; 0,75;
1,1;1,5; 2,2; 3,0;4,0; 5,5;
7,5;11,0; 15,0; 18,5;22,0;
30,0; 37,0;45,0; 55,0;
75,0;90,0;
ПО; 132;160; 200; 250;
315
0,12; 0,18; 0,25; 0,37; 0,55; 0,75;
1,1; 1,5; 2,2; 3,0;
4,0; 5,5; 7,5; 11,0; 15,0; 18,5;
22,0; 30,0; 37,0; 45,0; 55,0; 75,0;
90,0; ПО; 132;
160; 200; 250; 315
1000
1,0; 1,7;
2,8;4,5;
7,0;10,0;
14,0;20,0;
28,0;
40,0; 55,0
0,4; 0,6; 0,8;1,1;
1,5; 2,2;3,0; 4,0;
5,5;7,5; 10,0;
13,0;17,0; 22,0;
30,0; 40,0;55,0;
75,0
0,18; 0,25; 0,37; 0,55;
0,75;1,1; 1,5; 2,2;
3,0; 4,0; 5,5; 7,5; 11,0;
15,0; 18,5; 22,0; 30,0;
37,0; 45,0; 55,0; 75,0;
90,0; ПО;132; 160; 200
0,18; 0,25; 0,37;0,55; 0,75; 1,1;
1,5; 2,2; 3,0;4,0; 5,5; 7,5;
11,0; 15,0; 18,5;22,0; 30,0; 37,0;
45,0; 55,0; 75,0;90,0; ПО; 132;
160; 200
750
4,5; 7,0;
10,0;
14,0;
20,0;
28,0;
40,0
2,2; 3,0; 4,0;
5,5; 7,5; 10,0;
13,0; 17,0;
22,0; 30,0;
40,0; 55,0
0,25; 0,37; 0,55;
0,75; 1,1; 1,5;2,2; 3,0;
4,0;5,5; 7,5; 11,0; 15,0;
18,5; 22,0; 30,0; 37,0;
45,0; 55,0; 75,0; 90,0;
ПО; 132; 160
0,37; 0,55; 0,75;
1,1;1,5;2,2;3,0; 4,0; 5,5; 7,5; 11,0;
15,0; 18,5; 22,0; 30,0; 37,0; 45,0;
55,0; 75,0; 90,0; ПО; 132; 160,0
600
17,0; 22,0; 30,0;
40,0
30,0; 37,0;45,0; 55,0;
75,0; 90,0; ПО
37,0; 45,0; 55,0; 75,0; 90,0; ПО
500
—
—
45,0; 55,0; 75,0; 90,0
45,0; 55,0; 75,0; 90,0
содержание .. 1 2 3 4 5 6 7 8 9 ..
